Programovateľné digitálne vstupy
Vhodné pre Ring Main Unit
8 DI & 5 DO
4 vstupný prúd a 3 vstupné napätie
Záznamník porúch
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

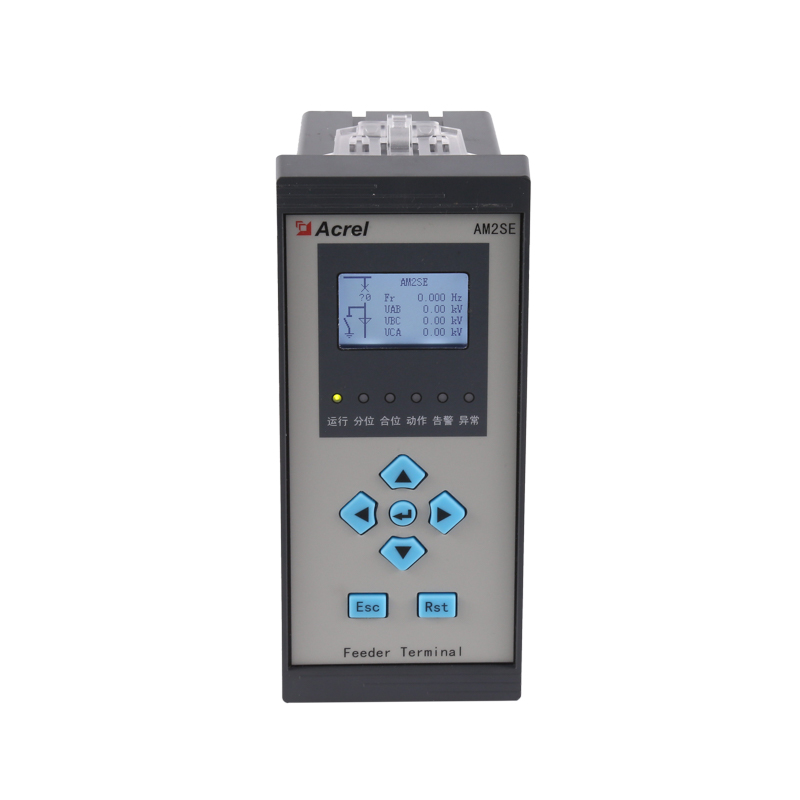

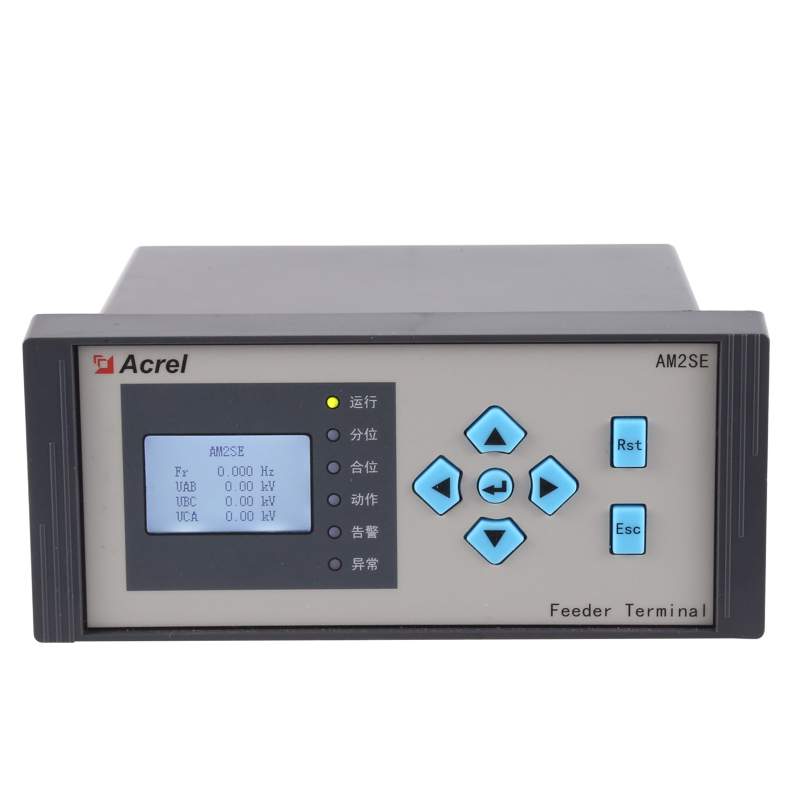

Ochranné relé Acrel AM2SE je vysoko adaptabilné riešenie určené pre aplikácie vysokého napätia (10 kV). Vyznačuje sa modulárnym dizajnom s programovateľnými digitálnymi vstupmi (8 DI & 5 DO), vďaka čomu je ideálny pre kruhové hlavné jednotky a rozvádzače vysokého napätia. Relé podporuje 4 vstupné prúdy a 3 vstupné napätia, čím poskytuje flexibilitu pre rôzne scenáre ochrany podávača.
AM2SE je vybavený pokročilými ochrannými funkciami a vyhovuje štandardom ANSI vrátane 50N, 51, 51N, 46, 49F, 27 a 59N. Obsahuje záznamník porúch na podrobnú analýzu udalostí, zvyšuje spoľahlivosť systému a efektivitu údržby.
Relé ponúka všestranné možnosti komunikácie s podporou protokolov Modbus-RTU/TCP a IEC 60870-5-103. Jeho výkonný CPU zaisťuje efektívne spracovanie dát a integráciu do moderných energetických systémov. AM2SE navyše poskytuje USB konektivitu pre jednoduchú konfiguráciu a programovateľné 4-20mA DC výstupy na prenos analógového signálu.
Vďaka svojej robustnej konštrukcii a rozsiahlej sade funkcií je ochranné relé AM2SE spoľahlivou voľbou na ochranu sietí vysokého napätia a zabezpečuje efektívnu a bezpečnú distribúciu energie.
| Technické parametre | Hodnota | |||
| Vstup | Pripojenie | Jednofázový-2-vodičový, 3-fázový-3-vodičový, 3-fázový-4-vodičový | ||
| Frekvencia | 45-65Hz | |||
| Napätie | Hodnotenie: | |||
| jednofázový: AC 100V, 400V | ||||
| Trojfázové: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(iba veľkosť 96) | ||||
| Preťaženie: 1,2-násobné hodnotenie (nepretržité): 2-násobné hodnotenie na 1 sekundu | ||||
| Spotreba energie: < 0,5VA | ||||
| Aktuálne | Hodnotenie: AC IA、5A | |||
| Preťaženie: 1,2-násobné hodnotenie (nepretržité); 10-násobné hodnotenie za 1 sekundu | ||||
| Spotreba energie: < 0,5VA | ||||
| Výstup | Elektrická energia | Výstup mode:open-collector photo-coupler pulse | ||
| Pulzná konštanta: 10 000 imp/kWh (nastaviteľné), podrobnosti nájdete v schéme zapojenia. | ||||
| Komunikácia | Port RS485, protokol Modbus -RTU, protokol DLT645 (verzie 07 a 97), | |||
| prenosová rýchlosť 1200 ~ 38400 | ||||
| Funkcia | Prepínací vstup | Suchý kontaktný vstup, vstavaný napájací zdroj; ak je model KA, je aktívny AC 220V. | ||
| Spínací výstup | Výstup mode: Relay normally open contact output | |||
| Kapacita kontaktu: AC 250V/3A、 DC 30V/3A | ||||
| Analógový výstup | 4 - 20 mA | |||
| Trieda presnosti | Frekvencia:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Napájanie | AC/DC 85-265V alebo DC24V（±20%）alebo DC48V(±20%) | |||
| spotreba energie ≤ 10 VA | ||||
| Bezpečnosť | Odolné napätie výkonovej frekvencie | Medzi Napájanie//Spínaný výstup// Prúdový vstup//napäťový vstup a vysielanie// Komunikácia //Pulzný výstup//spínací vstup AC 2 kV 1min; | ||
| Medzi napájanie, spínaný výstup, prúdový vstup, napäťový vstup AC 2 kV 1 min; | ||||
| Medzi vysielaním, komunikáciou, pulzným výstupom, spínacím vstupom AC 1kV 1 min; | ||||
| Izolačný odpor | Vstup、Output end to machine enclosure >100MΩ | |||
| Životné prostredie | Teplota | práca: -25°C~ 65°C skladovanie: -40°C ~ 80°C | ||
| Vlhkosť | ≤ 93 % RH Nekondenzujúca | |||
| Nadmorská výška | ≤ 2 500 miliónov $ $ | |||
