How Modbus-Based Smart Gateways Turn Scattered Energy Meter Data Into Usable Power Insight
Prečo sa priemyselné zariadenia štandardizujú na jednom komunikačnom protokole
Väčšina priemyselných lokalít si nezamýšľala vybudovať fragmentované meracie prostredie. Stalo sa to postupne: výrobca panelov nainštaloval jednu značku merača pre hlavného príjemcu, dodávateľ elektrickej energie pridal ďalší pre novú výrobnú linku a projekt modernizácie priskrutkoval tretí pre svetelné okruhy. Každé zariadenie hovorí vlastným dialektom registrov, prenosových rýchlostí a konvencií adresovania. Výsledkom je zariadenie, ktoré generuje enormné objemy elektrických údajov, no stále sa snaží odpovedať na jednoduchú otázku: kde presne sa energia spotrebúva a prečo.
To je praktický dôvod, prečo toľko inžinierov zariadení konverguje na jednom sériovom protokole pre svoju meraciu vrstvu. Dobre nakonfigurovaný inteligentná brána sedí medzi zariadeniami v teréne a nadradenými systémami a prekladá prevádzku RS485 do formátov založených na Ethernete, ktoré môžu využívať platformy správy budov, vrstvy SCADA a cloudové dashboardy bez vlastných ovládačov pre každý model merača. Namiesto udržiavania tuctu integrácií point-to-point sa závod štandardizuje na jednej schéme adresovania a jednej logike dotazovania a potom nechá bránu zvládnuť preklad.

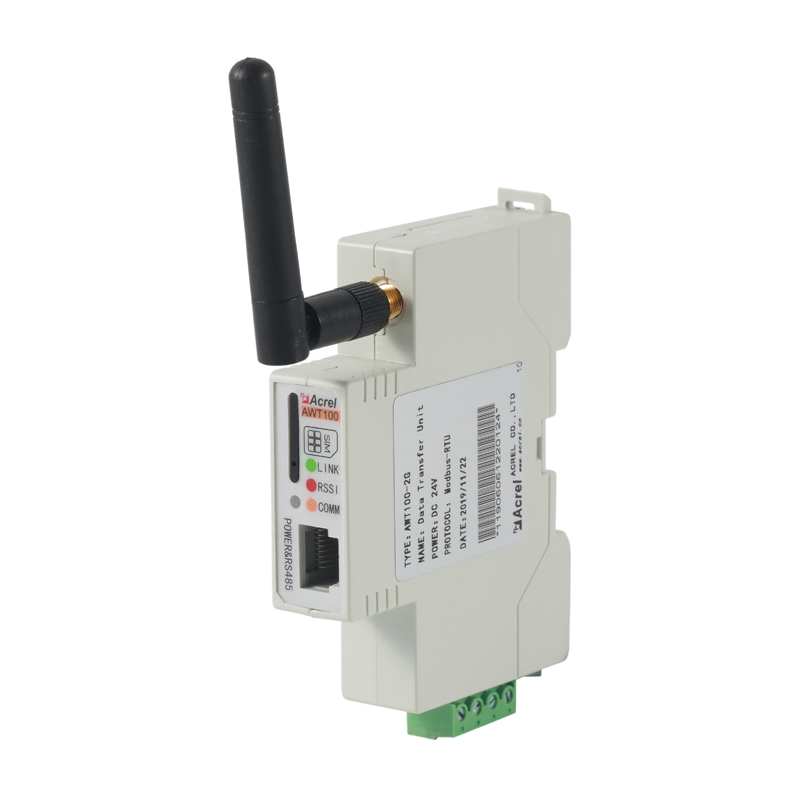

Brána konvertujúca prevádzkovú prevádzku RS485 na dátové toky založené na Ethernete
Základným faktorom sú náklady na vlastníctvo. Zariadenia, ktoré sa spoliehajú na kombináciu proprietárnych protokolov, hlásia dlhšie cykly uvádzania do prevádzky a vyššie náklady na integráciu pri každej výmene merača alebo pridaní nového okruhu. Vrstva zdieľaného protokolu znižuje toto trenie, pretože a elektromer modbus od ktoréhokoľvek vyhovujúceho predajcu možno v zásade pridať do siete pomocou rovnakej logiky registra, ktorá je už zdokumentovaná pre zvyšok vozového parku.
Ako komunikácia Modbus RTU v skutočnosti presúva dáta cez podlahu závodu
Komunikácia Modbus RTU prebieha podľa modelu master a slave cez zdieľanú sériovú zbernicu, ktorá je typicky zapojená ako RS485. Jedno hlavné zariadenie, zvyčajne brána alebo lokálny ovládač, vydá požiadavku, ktorá obsahuje adresu zariadenia a funkčný kód. Reaguje iba podriadené zariadenie, ktoré sa zhoduje s touto adresou, čo zachováva deterministický charakter zbernice, aj keď desiatky metrov zdieľajú rovnaký fyzický pár káblov. Funkčné kódy definujú operáciu: čítanie uchovávacích registrov pre namerané hodnoty, čítanie vstupných registrov pre stavové údaje alebo zápis jednotlivých registrov pre zmeny konfigurácie.
Integrácia merača energie RS485 do značnej miery závisí od disciplíny fyzickej vrstvy. Polarita vodičov, reťazová topológia namiesto hviezdicového vedenia a správny odpor zakončenia na oboch koncoch zbernice ovplyvňujú to, či merač bude spoľahlivo reagovať na dlhšie vzdialenosti alebo vyššie prenosové rýchlosti. Zariadeniam, ktoré preskakujú ukončovacie odpory, sa často vyskytujú prerušované časové limity, ktoré vyzerajú ako softvérový problém, ale v skutočnosti ide o problém so zapojením.
Merače, analyzátory a brány: odlišné úlohy v jednom dátovom reťazci

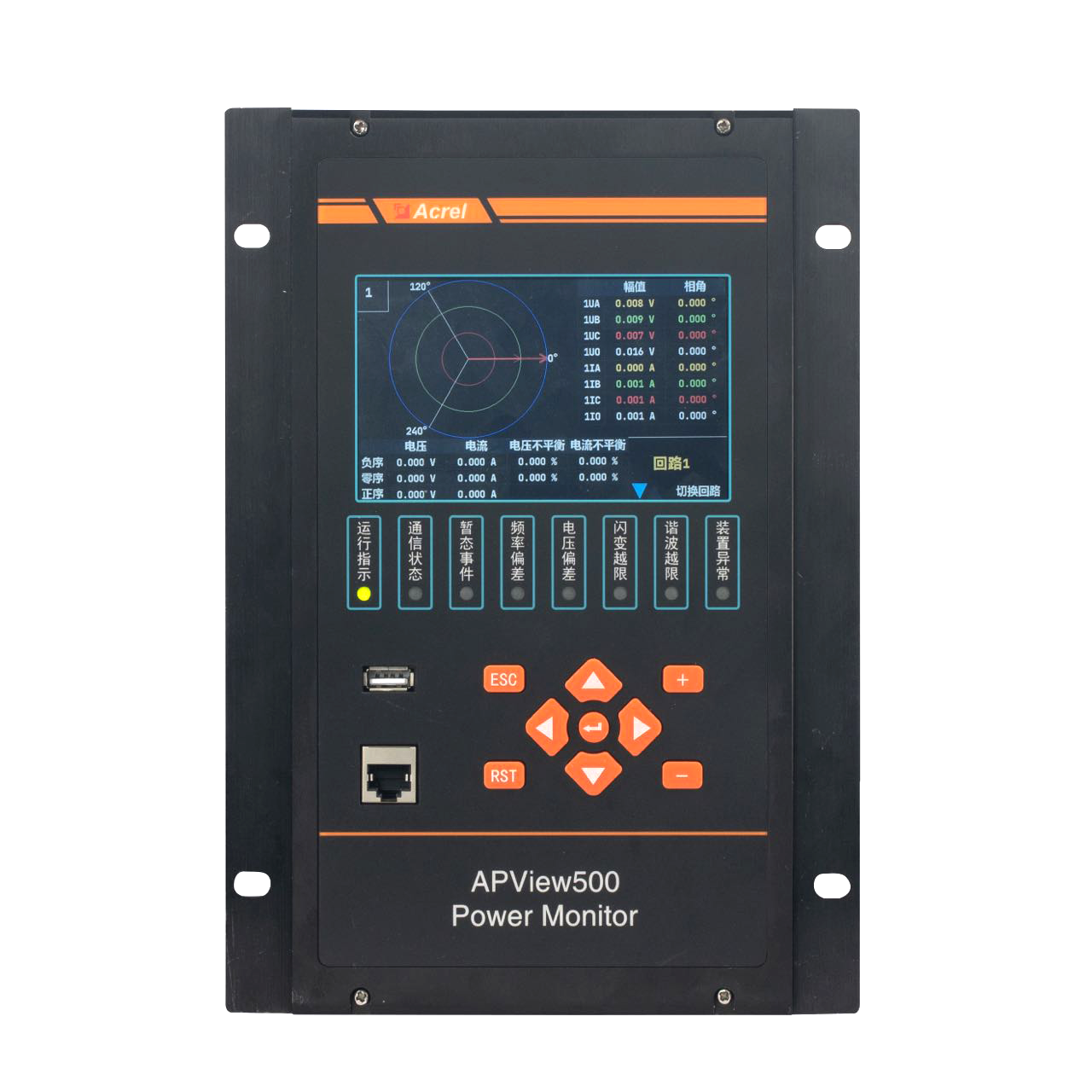

Pred návrhom siete pomáha oddeliť to, čím každý typ zariadenia skutočne prispieva. A viacokruhový merač energie meria veľa napájačov z jednej jednotky, čo vyhovuje panelom s desiatkami slaboprúdových okruhov, ako je osvetlenie alebo čiastkové zaťaženie nájomníkov. A analyzátor kvality energie ide ešte ďalej, zachytáva harmonické, poklesy napätia, blikanie a prechodné udalosti, ktoré základný elektromer zvyčajne nezaznamenáva. Brána sama nič nemeria; jeho úlohou je agregácia a preklad.
| Typ zariadenia | Primárna funkcia | Typické umiestnenie |
|---|---|---|
| Viacokruhový elektromer | Sledovanie spotreby podokruhu | Rozvodné panely, podružné meranie nájomníkov |
| Analyzátor kvality energie | Harmonické, poklesy, prechodné javy | Hlavné privádzače, citlivé podávače záťaže |
| Inteligentná brána (ANet series) | Konverzia protokolov, agregácia dát | Komunikačná miestnosť, sieťová skriňa |
Hardvér brány ANet sa často spáruje s flotilami meračov, pretože je navrhnutý na základe rovnakých konvencií registrov, aké už merače používajú, čo skracuje prácu s mapovaním popísanú v ďalšej časti. Výber zariadení navrhnutých tak, aby spolupracovali, redukuje vlastnú konfiguráciu, ktorá inak pripadá na inžiniera, ktorý uvádza do prevádzky.
Mapovanie údajov merača energie: Štruktúrovanie registrov, takže hodnoty dávajú zmysel
Mapovanie údajov elektromera je proces dokumentovania, ktorá adresa registra zodpovedá ktorej fyzickej veličine, aký typ údajov používa a aký škálovací faktor sa musí použiť, kým sa nespracované celé číslo stane zmysluplnou technickou hodnotou. Preskočenie tejto dokumentácie je jedným z najčastejších dôvodov, prečo sa integračné projekty zastavia uprostred, pretože ten, kto konfiguruje značky SCADA, musí spätne analyzovať mapovanie metódou pokus-omyl.
| Registrovať adresu | Parameter | Typ údajov | Škálovanie |
|---|---|---|---|
| 0x0000 | Napätie fázy A | Bez podpisu 16-bit | Deliť 10 |
| 0x0006 | Prúd fázy A | Bez podpisu 16-bit | Deliť 1000 |
| 0x000C | Celkový aktívny výkon | Podpísané 32-bit | Deliť 100 |
| 0x0100 | Kumulatívna energia | Bez podpisu 32-bit | Deliť 100 |
Užitočnou disciplínou je udržiavať verziu mapy registra kontrolovanú popri schéme zapojenia, takže technik, ktorý po rokoch vymieňa chybný elektromer, nemusí hádať pôvodnú schému adresovania. Kde je to možné, štandardizácia na rovnakej mape pre všetky elektromer modbus vo flotile, dokonca aj v rôznych veľkostiach okruhov, znamená, že rovnakú šablónu SCADA možno opätovne použiť a nie prestavať pre každý panel.
Čo ukazujú údaje poľa: Kvantifikácia ziskov integrácie
Tímy zariadení, ktoré prechádzajú z izolovaných odpočtov meračov na sieť agregovanú bránou, zvyčajne hlásia dva merateľné efekty: menej nezrovnalostí medzi fakturovanou a meranou spotrebou a prudký pokles manuálneho úsilia vynaloženého na zosúladenie odpočtov medzi panelmi. Nasledujúce obrázky zhŕňajú výsledky zaznamenané v rôznych typoch zariadení po štandardizácii integrácie merača energie RS485 so spoločnou vrstvou brány.
Konfigurácia brány: Praktické kroky pre konverziu protokolu Power System
Konfigurácia brány pre energetické systémy sa riadi predvídateľnou sekvenciou a preskakovanie krokov mimo poradia je miesto, kde vzniká väčšina oneskorení. Nižšie uvedený zoznam odráža poradie, ktoré väčšina tímov uvádzajúcich do prevádzky považuje za efektívne.
- Priraďte jedinečnú adresu zariadenia každému meraču na zbernici pred zapojením, nie po ňom.
- Prispôsobte prenosovú rýchlosť, paritu a stop bity vo všetkých zariadeniach zdieľajúcich rovnaký sériový segment.
- Definujte interval dotazovania, ktorý vyvažuje aktuálnosť údajov a zaťaženie zbernice, najmä na segmentoch s viac ako dvadsiatimi zariadeniami.
- Mapujte každý register merača na zodpovedajúcu značku v upstream protokole, či už ide o inú mapu Modbus, BACnet alebo tému MQTT.
- Pred odovzdaním vykonajte test nasiaknutia po dobu najmenej 24 hodín, aby ste odstránili prerušovaný časový limit alebo problémy s hlukom.
Konverzia priemyselných protokolov sa stáva zložitejšou, keď zariadenie zmieša sériové a ethernetové segmenty, pretože brána potom musí súčasne riadiť dva rôzne modely časovania. Podcenenie latencie dotazovania na sériovej strane je častou príčinou zastaraných údajov, ktoré sa objavujú na inak správne nakonfigurovanom prístrojovom paneli.
Konverzia sprostredkovaná bránou verzus priamy prieskum z bodu do bodu
Niektoré menšie inštalácie stále zisťujú každý meter priamo z miestneho ovládača bez vyhradenej vrstvy brány. Funguje to na niekoľkých zariadeniach, ale s rastúcou flotilou sa zhoršuje. Radarové porovnanie nižšie odráža porovnanie týchto dvoch prístupov v piatich praktických dimenziách.
Priamy dopyt môže prekonať bránu na surovej latencii pri veľmi malom počte zariadení, ale táto výhoda zmizne, keď zariadenie pridá druhý protokol, redundantný ovládač alebo viac ako zhruba pätnásť metrov na jednu zbernicu.
Bežné úskalia implementácie a praktické opravy
- Duplicitné adresy zariadení: Dva merače zdieľajúce jednu adresu spôsobujú kolízie odozvy; počas inštalácie uchovávajte vytlačený protokol adries.
- Zmiešané prenosové rýchlosti na jednom segmente: Každé zariadenie na rovnakej fyzickej zbernici sa musí zhodovať, aj keď sa predvolené nastavenie výrobcu líši.
- Neškálované hodnoty registra: Nespracované celé čísla bez správneho škálovacieho faktora vytvárajú hodnoty napätia alebo výkonu, ktoré vyzerajú hodnoverne, ale sú rádovo nesprávne.
- Dlhé káble bez opakovačov: Kvalita signálu RS485 sa zhoršuje za typické vzdialenosti určené predajcom; opakovač obnovuje spoľahlivé načasovanie.
- Prekrývajúce sa intervaly hlasovania: Príliš agresívne hlasovanie vo veľkom autobuse môže spôsobiť nedostatok pomalšie reagujúcich metrov šírky pásma.
Kontrolný zoznam nasadenia pred spustením
Denník adries bol overený Zdokumentovaná mapa registra Nainštalované ukončovacie odpory Soak test dokončený Namapované značky proti prúdu
Zaobchádzanie s týmto kontrolným zoznamom ako s formálnym dokumentom na odhlásenie, a nie za neformálny zvyk, je to, čo oddeľuje projekty uvádzania do prevádzky, ktoré sa dokončia podľa plánu, od projektov, ktoré znova otvoria tú istú rozvodnú skriňu trikrát.
Často kladené otázky
Otázka 1: Aký je praktický rozdiel medzi Modbus RTU a Modbus TCP v kontexte monitorovania energie?
Modbus RTU beží cez sériovú zbernicu RS485 a je bežný na úrovni elektromera, zatiaľ čo Modbus TCP beží cez Ethernet a zvyčajne sa používa medzi bránou a nadradenými systémami. Brána vykonáva konverziu medzi týmito dvoma.
Q2: Koľko metrov môže reálne zdieľať jednu zbernicu RS485?
Špecifikácie často umožňujú až 32 zariadení na segment bez opakovačov, ale praktická spoľahlivosť pri dlhších volebných frekvenciách je zvyčajne lepšie zachovaná s menším počtom zariadení na segment, najmä na hlučných priemyselných miestach.
Otázka 3: Prečo potrebuje analyzátor kvality energie iný dátový profil ako štandardný elektromer?
Analyzátor kvality napájania zachytáva rýchle prechodné javy a harmonický obsah, ktorý si vyžaduje vyššiu vzorkovaciu frekvenciu, takže jeho nastavenie registra a frekvencia hlásenia sú štruktúrované odlišne od merača zameraného iba na kumulatívnu energiu.
Q4: Môžu merače od rôznych výrobcov koexistovať v rovnakej sieti Modbus?
Áno, pokiaľ sú nastavenia adresovania, prenosovej rýchlosti a parity zosúladené a mapa registrov každého zariadenia je zdokumentovaná samostatne, pretože rozloženia registrov nie sú štandardizované medzi výrobcami.
Otázka 5: Aký je najčastejší dôvod, prečo novo sprevádzkovaná brána vykazuje občasné medzery v údajoch?
Vo väčšine správ z terénu je hlavnou príčinou neukončené alebo nesprávne zapojené vedenie RS485, po ktorom nasledujú intervaly dotazovania nastavené príliš agresívne pre počet zariadení na zbernici.
