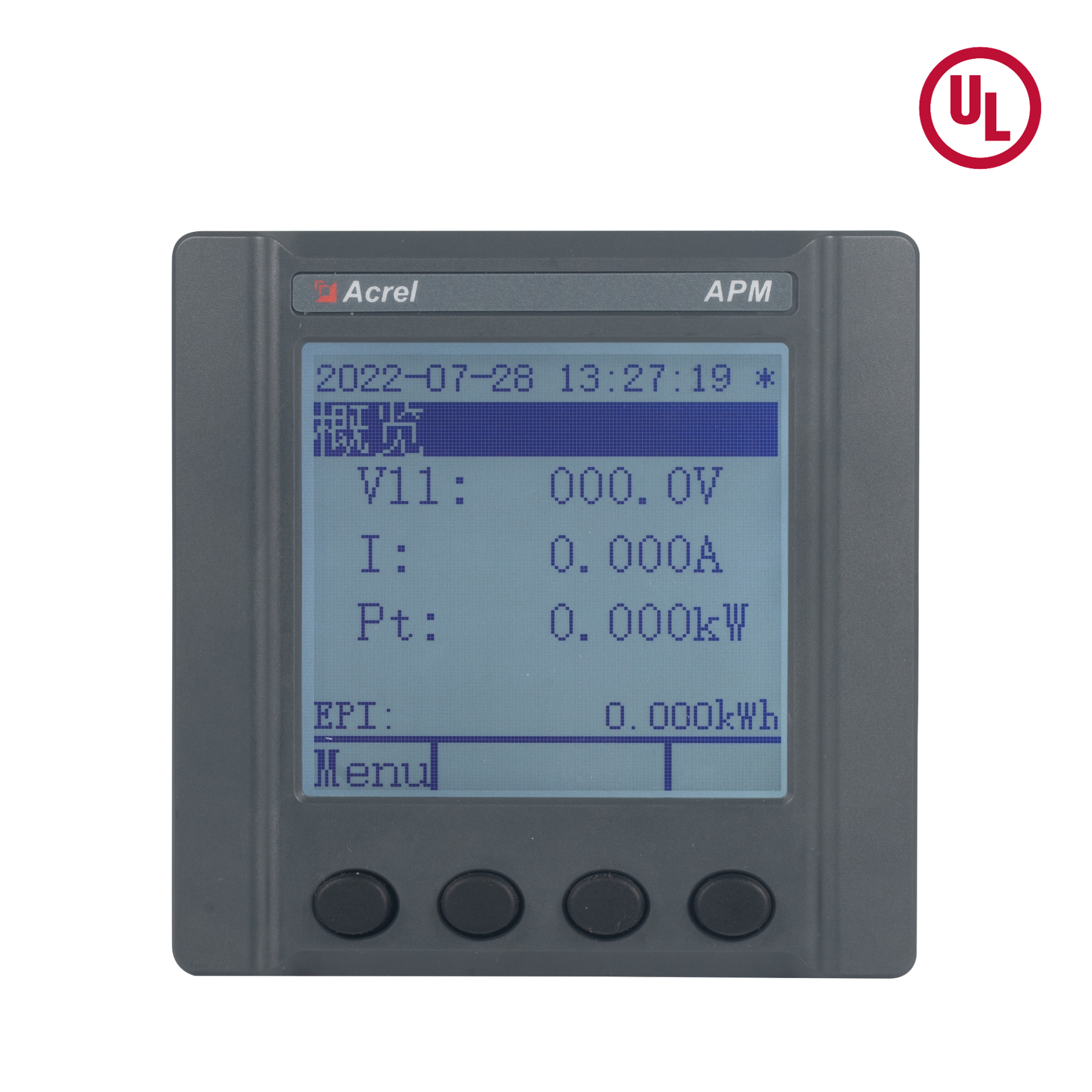

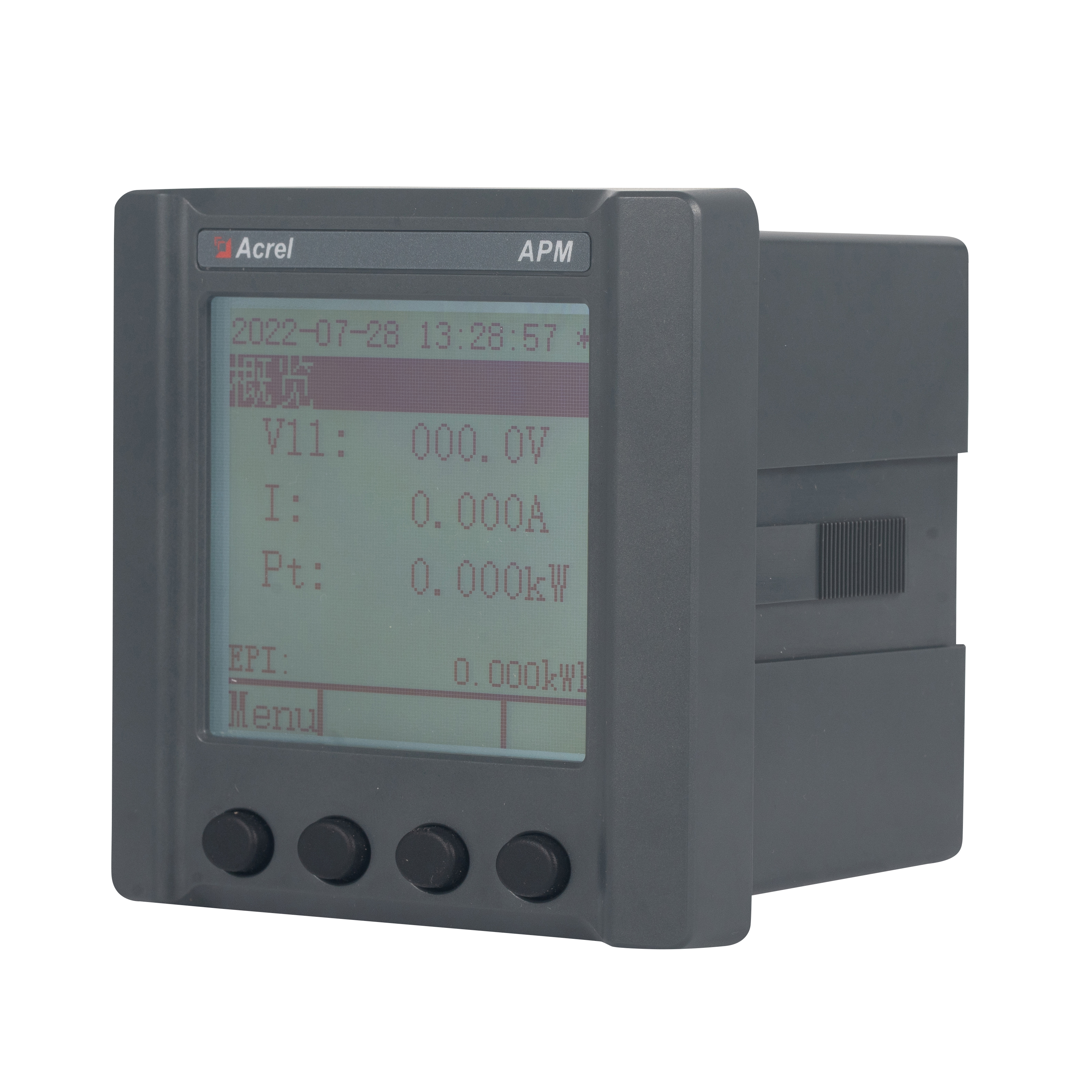

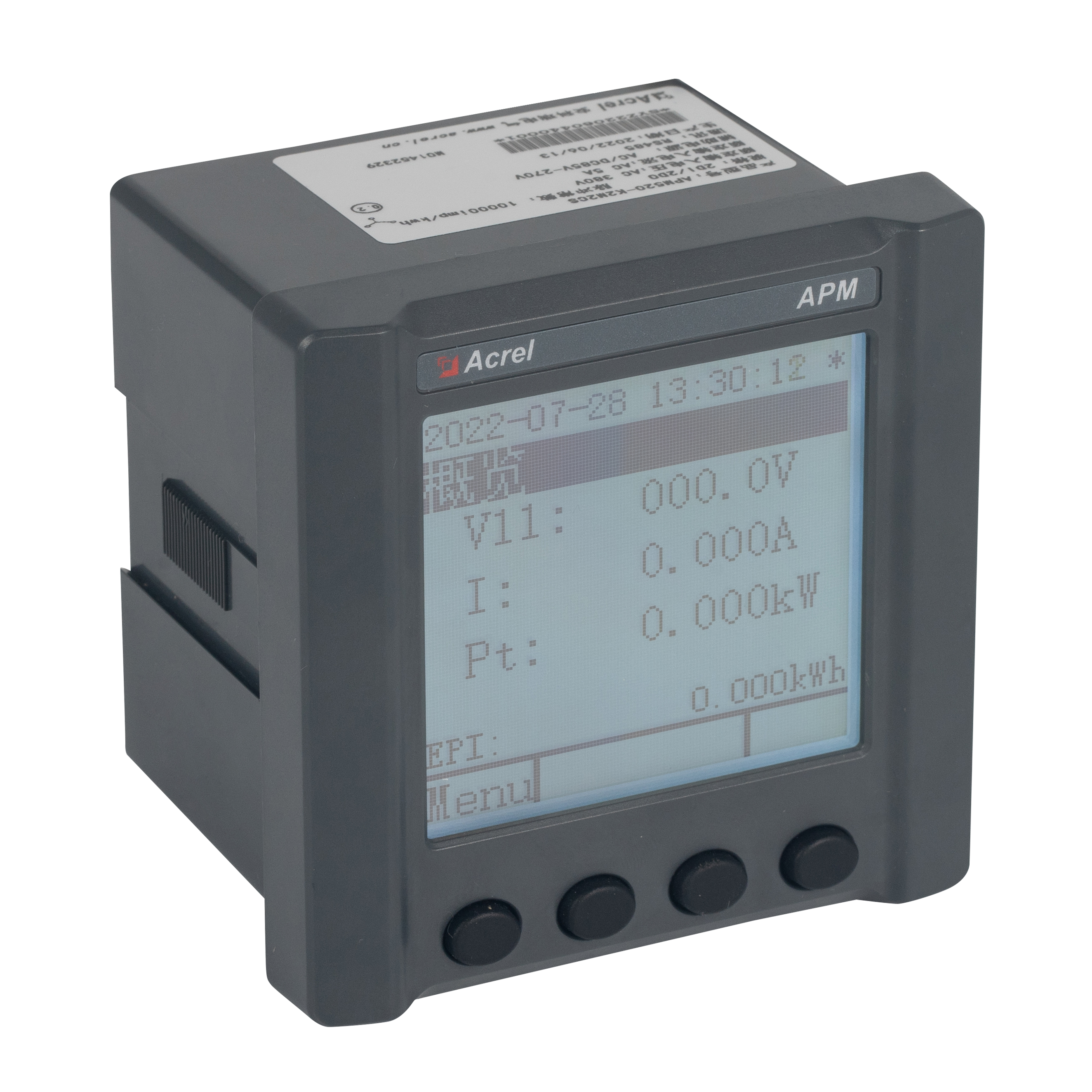

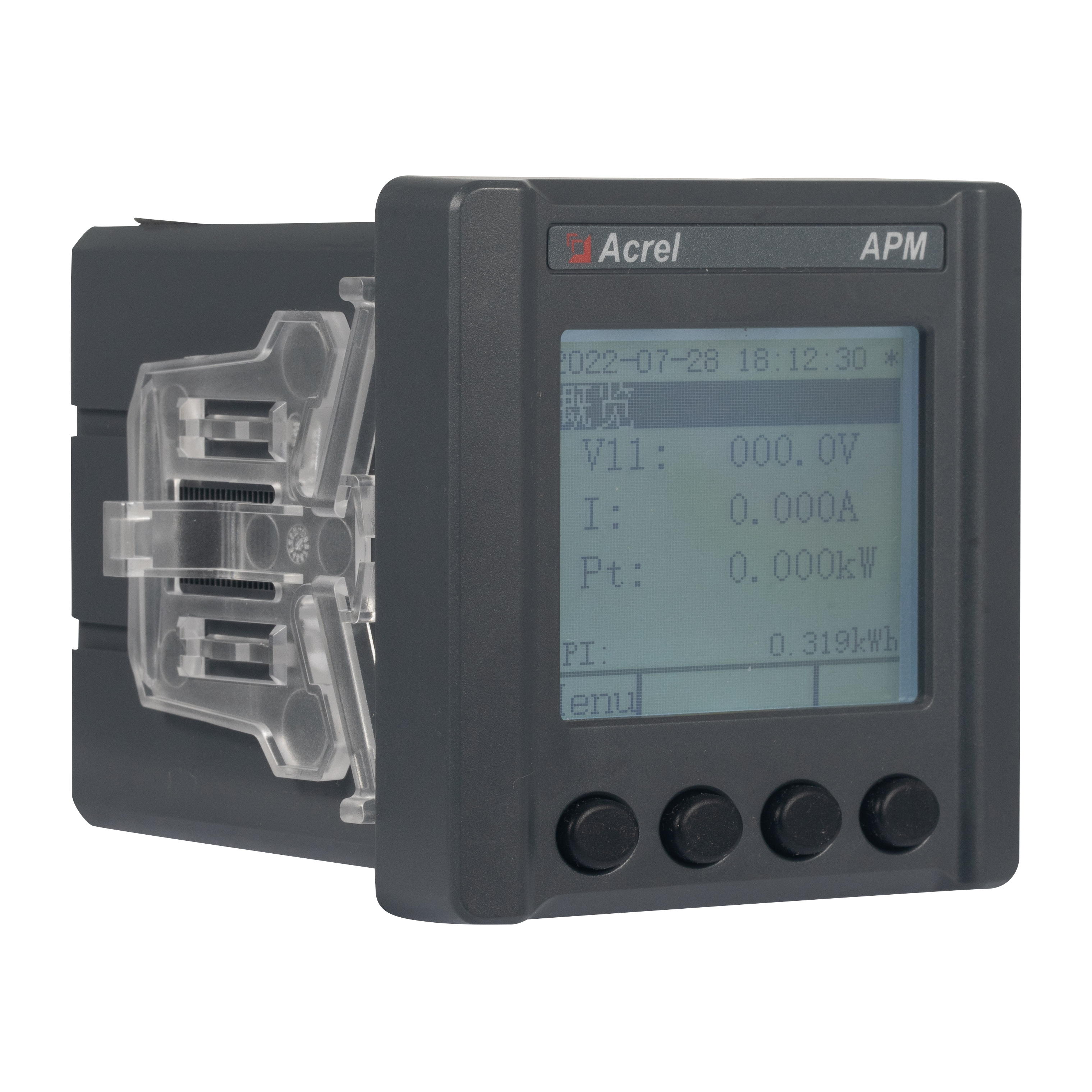

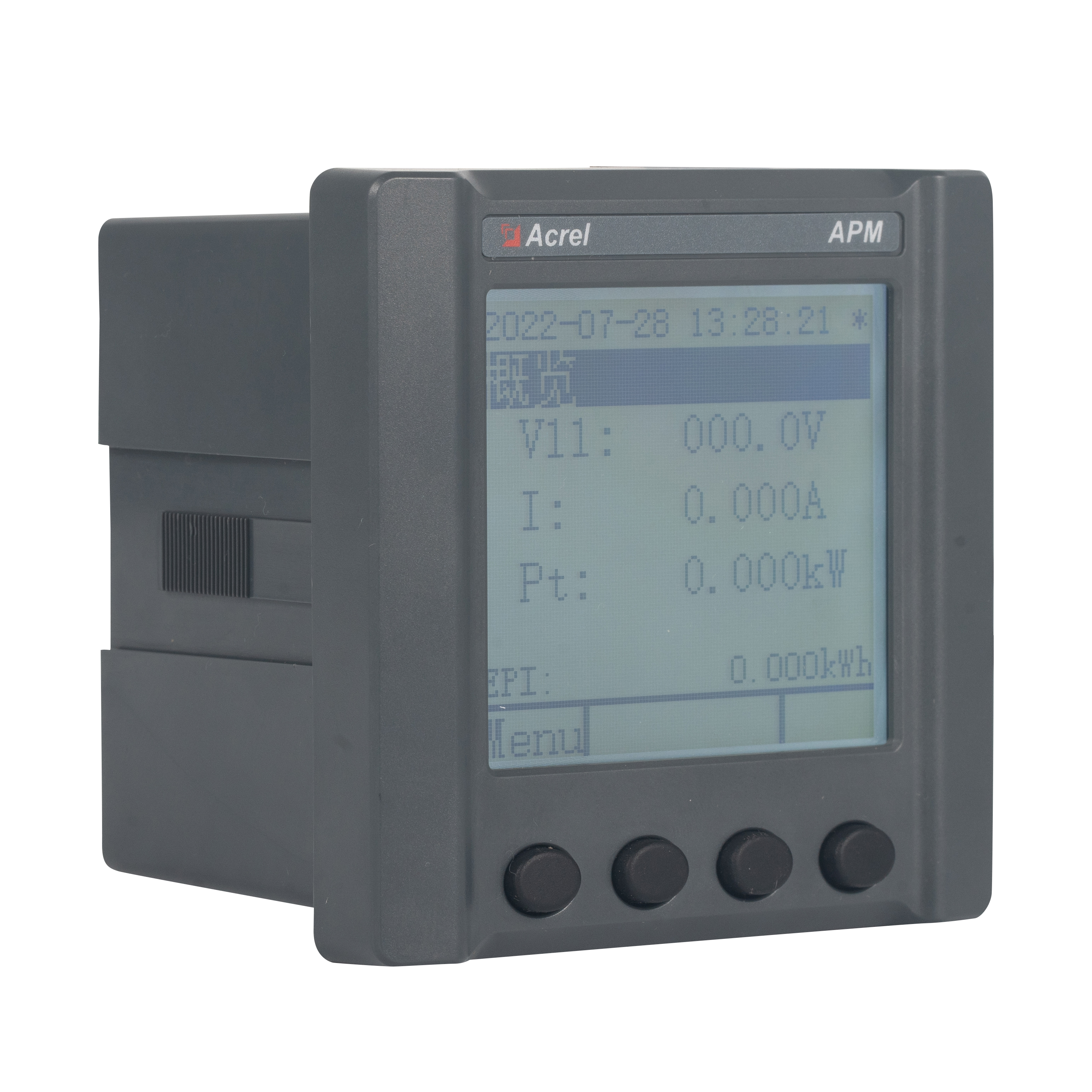

Sieťový merač výkonu APM521 (ďalej len merač) je navrhnutý podľa medzinárodných noriem IEC a zahŕňa úplné meranie elektrickej veličiny, energetickú štatistiku, analýzu kvality energie, funkcie zaznamenávania udalostí a možnosti sieťovej komunikácie. Primárne sa používa na komplexné sledovanie kvality napájania v energetických sieťach. Táto séria meračov je vybavená modulmi DI/DO a modulmi AO, ktoré ponúkajú množstvo funkcií, umožňujúcich flexibilnú implementáciu úplného merania elektrických veličín a monitorovanie stavov spínačov v elektrických obvodoch.
Funkcie:

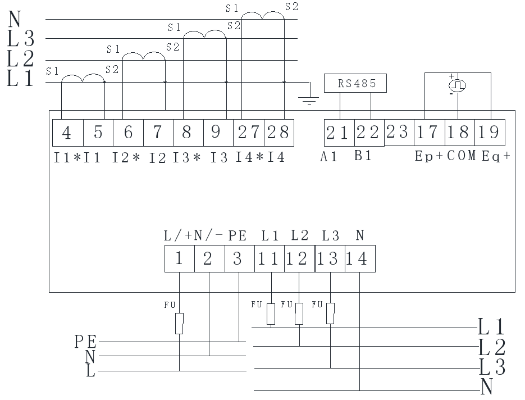

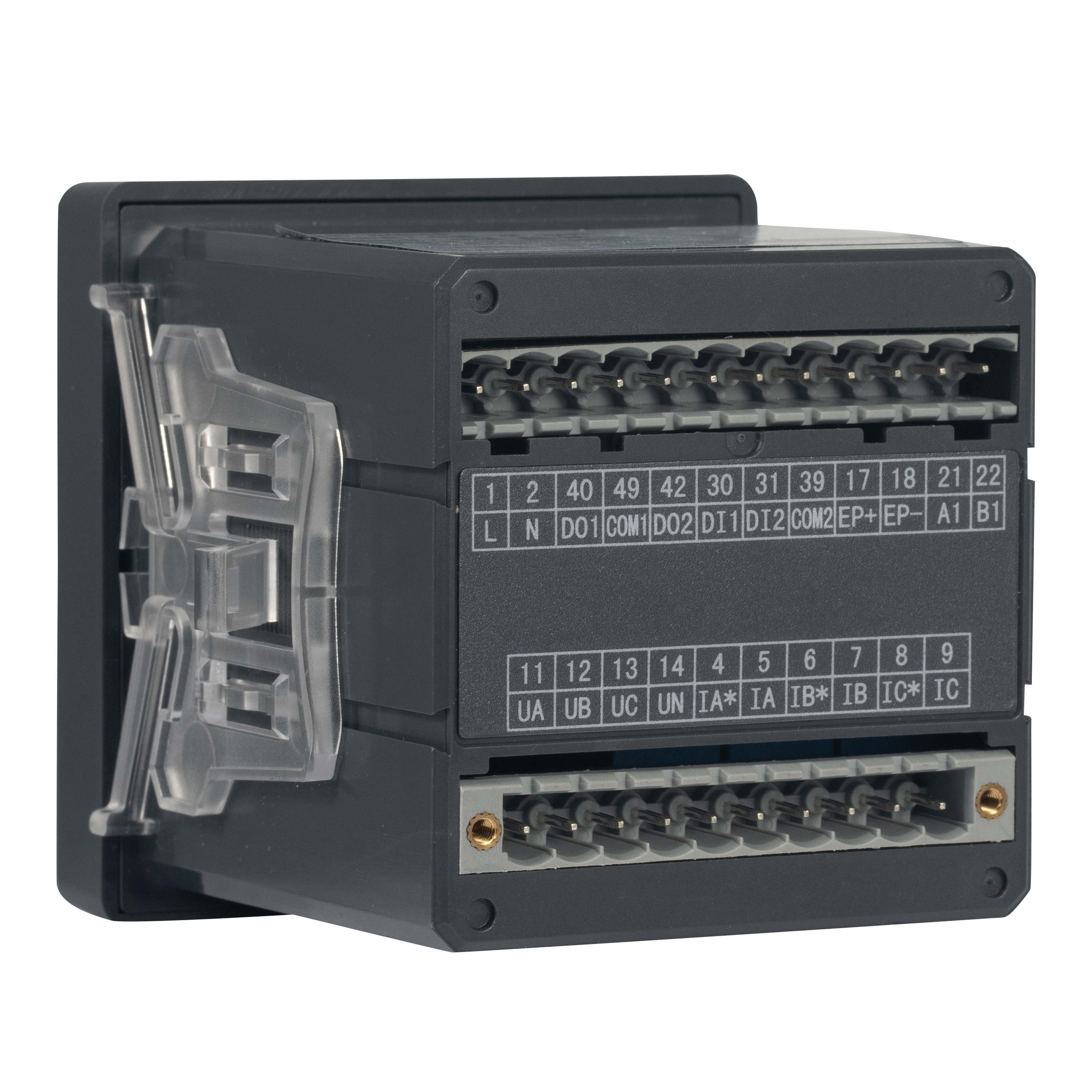

| Merané parametre | Celkové elektrické meranie |
| Štvorkvadrantová energia, Štvorkvadrantová reaktívna elektrická energia, Delená fáza elektriny, Zdanlivá energia, Viacstupňová energia | |
| Pulzný výstup | Celkový činný výkon, celkový jalový výkon pulzný výstup elektrickej energie |
| Dopyt | Trojfázový prúd, aktívny výkon, jalový výkon, zdanlivý výkon v reálnom čase a maximálny odber (vrátane časovej pečiatky), maximálny odber za posledný mesiac (vrátane časovej pečiatky). |
| Štatistika extrémnych hodnôt | Prúd, sieťové napätie, fázové napätie, činný výkon, jalový výkon a iné extrémne hodnoty elektrických parametrov tohto a minulého mesiaca (vrátane časových označení) |
| Kvalita napájania | Nesymetria prúdu, sieťového napätia, fázového napätia |
| Fázový uhol napätia, aktuálny fázový uhol | |
| Celkový (nepárny, párny) harmonický obsah napätia a prúdu | |
| Harmonický obsah napätia a prúdu (2-63 krát) | |
| Špičkový koeficient napätia | |
| Faktor tvaru vlny telefónu | |
| Aktuálny K-faktor | |
| Vektor | |
| Priebeh napätia a prúdu | |
| Základné napätie, prúd a účinník | |
| Odchýlka napätia, odchýlka frekvencie | |
| Kladné - sekvenčné napätie, záporné - sekvenčné napätie, nulové - sekvenčné napätie | |
| Kladný - sekvenčný prúd, záporný - sekvenčný prúd, nulový - sekvenčný prúd | |
| Zmrazená elektrická energia | 24-hodinová zmrazená elektrická energia, 31-dňová zmrazená elektrická energia, decembrová zmrazená elektrická energia, pravidelne zmrazená elektrická energia |
| Záznam udalostí | Záznamy DIDO, ktoré dokážu zaznamenať posledných 128 záznamov DID |
| Zapisovanie alarmov | Je možné zaznamenať posledných 128 záznamov alarmov |
| Komunikácia | Protokol Modbus - RTU, štatút DL/T 645-2007 |
| Voliteľné funkcie | 4-kanálový digitálny vstup a 2-kanálový digitálny výstup |
| 2 kanály analógového výstupu, 4-20mA | |
| Rozšírte druhý komunikačný kanál RS485 o protokol Modbus - RTU | |
| Rozšírte ethernetovú komunikáciu s protokolom MODBUS-TCP，FTP protokol |
| Položka | Výkonnostné parametre | |||
| Napätie | Menovité napätie (UL, CE) | 66 VAC L-N 115 VAC L-L | ||
| 230 VAC L-N 400 VAC L-L | ||||
| 277 VAC L-N 480 VAC L-L | ||||
| 400 VAC L-N 690 VAC L-L | ||||
| Menovité napätie (CZA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Preťaženie | 1,2-násobné hodnotenie (kontinuálne) | |||
| 2-násobok hodnotenia na 1 sekundu | ||||
| Spotreba energie | <1VA | |||
| Trieda presnosti | Chyba ±0,2 % | |||
| Aktuálne | Menovitý prúd (UL, CE) | 1A, 5A | ||
| Menovitý prúd (CZA) | 0,015-0,075（6）A（Aktívna energia） | |||
| 3X1(6)A（Reaktívna energia） | ||||
| Preťaženie | 1,2-násobné hodnotenie (kontinuálne) | |||
| 10-násobok hodnotenia na 1 sekundu | ||||
| Spotreba energie | <0,2 VA | |||
| Trieda presnosti | Chyba ±0,2 % | |||
| Sila | Aktívny, jalový, zdanlivý výkon, chyba ±0,2 % | |||
| Frekvencia siete | UL, CE | 50Hz/60Hz, chyba ±0,2% | ||
| CZA | 50Hz, chyba ±0,2% | |||
| Miera odozvy | ≤200 ms (napätie, prúd, výkon) | |||
| ≤ 1 s (elektrická energia) | ||||
| Kategória merania | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230 ULN (＋20 %) 400 ULL (＋20 %) CATⅢ | ||||
| 277 ULN (＋20 %) 480 ULL (＋20 %) CATⅢ | ||||
| 400 ULN (＋20 %) 690 ULL (＋20 %) CATⅡ | ||||
| Meranie | Elektrická energia | Aktívna energia ： Trieda D（0,2 S） | ||
| Reaktívna energia (presnosť triedy 2) | ||||
| Prídavné napájanie | AC/DC 85-300V | |||
| Spotreba energie≤4W、10VA | ||||
| Elektromagnetická kompatibilita | Trieda odolnosti proti elektrostatickým výbojom IV | |||
| Trieda odolnosti proti rýchlemu elektrickému prechodu IV | ||||
| Prepäťová (šoková) imunita Trieda IV | ||||
| Bezpečnosť | Sila frequency withstand voltage | Medzi komunikáciou a vstupom signálu, AC4kV 1min | ||
| Izolačný odpor | Vstupné a výstupné svorky na kryte >500MΩ | |||
| Komunikácia | Rozhranie a komunikačný protokol | Rozhranie RS485, protokol Modbus RTU | ||
| Komunikácia address range | Modbus RTU: 1~ 247； | |||
| Prenosová rýchlosť | Podpora 1200-38400bps | |||
| Životné prostredie | Prevádzková teplota | -40 ℃ - 70 ℃ | ||
| Skladovacia teplota | -40 ℃ - 80 ℃ | |||
| Relatívna vlhkosť | ≤ 95 % (bez kondenzácie) | |||
| Nadmorská výška | ≥2 000 m, ≤ 5 000 m Platí len pre napájací zdroj s rozsahom napätia AC/DC 85-265 V a napätím pod 277/480 V. | |||
| Inštalačné prostredie | Použitie v interiéri (suché miesto) | |||
| Hodnotenie IP | IP54 (predný panel), IP30 (telo) | |||
| Stupeň znečistenia | trieda 2 | |||
| Kategórie prepätia | OVC III | |||
| Referenčný štandard | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 č.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CZA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
