Max. 12 obvodov trojfázové meranie
Max. 36 Jednofázové meranie obvodov
Vstupný prúd 5A pomocou CT
Funkcia predplatenia/spätnej platby pre fakturačný systém
kWh Trieda 0,5
Komunikácia RS485
Ethernetová komunikácia Voliteľná
+86-18702106858 / +86-21-69156352

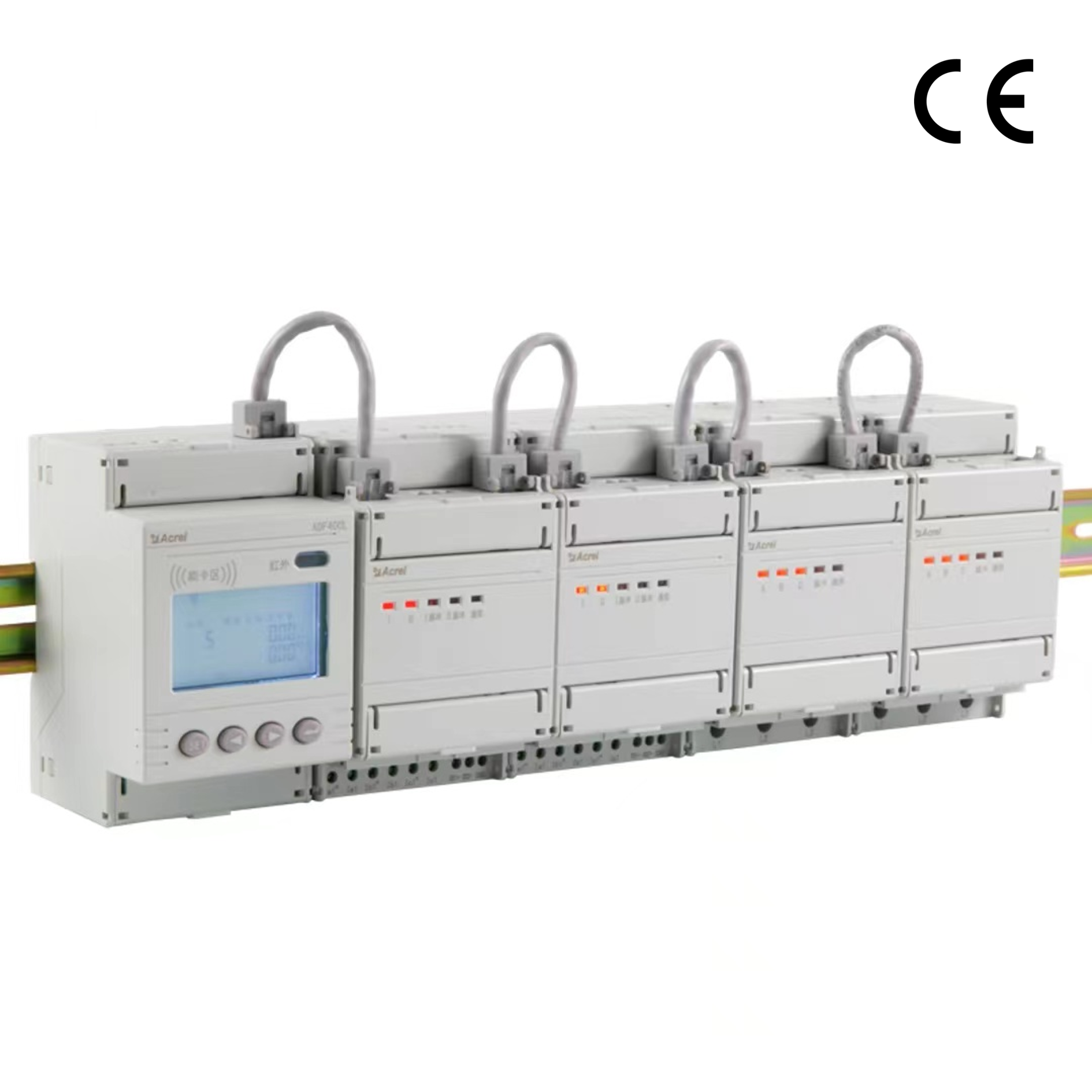

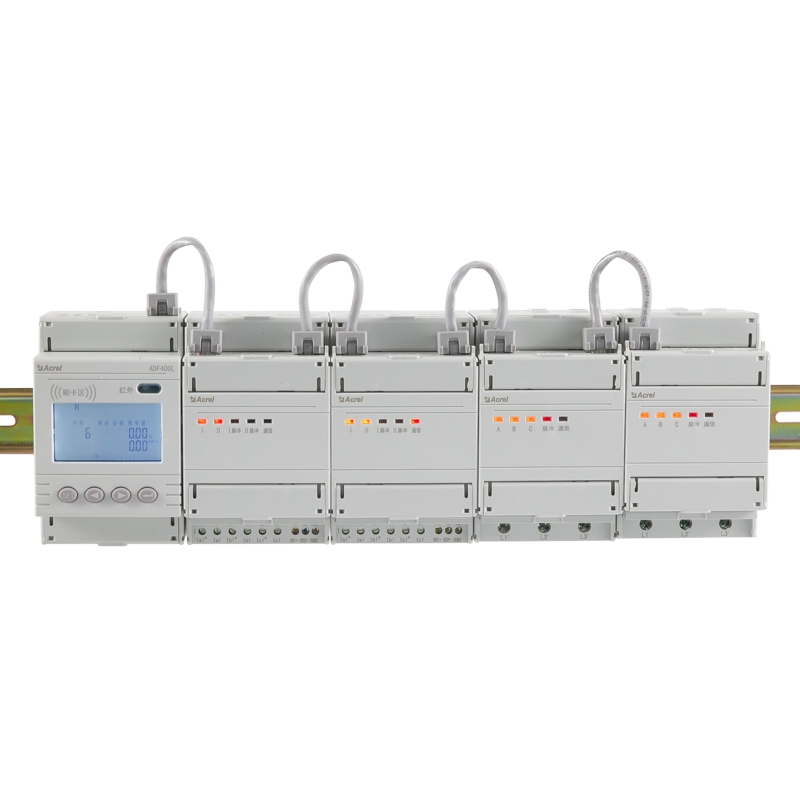

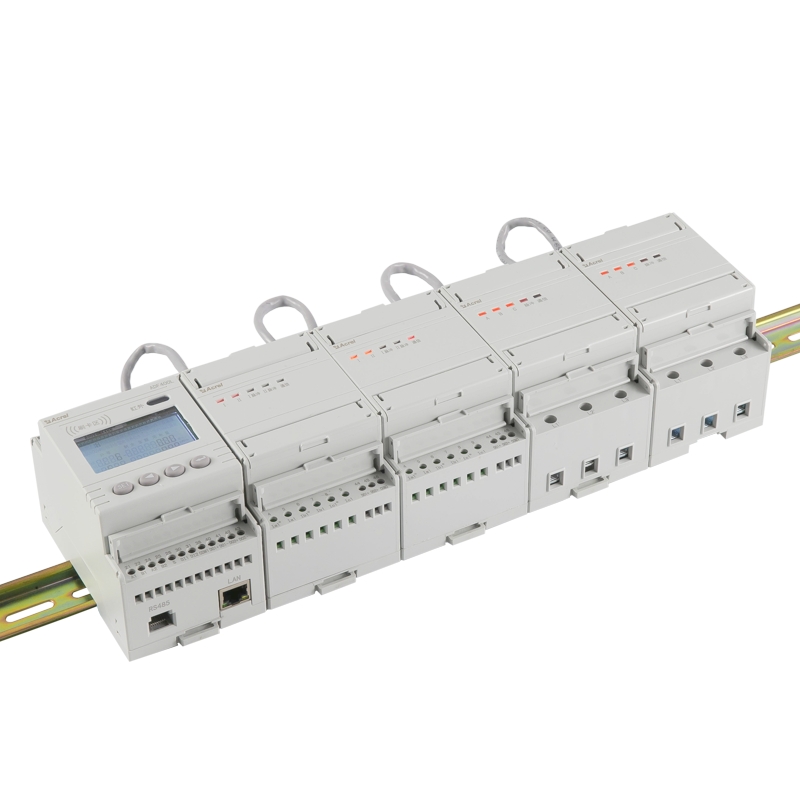

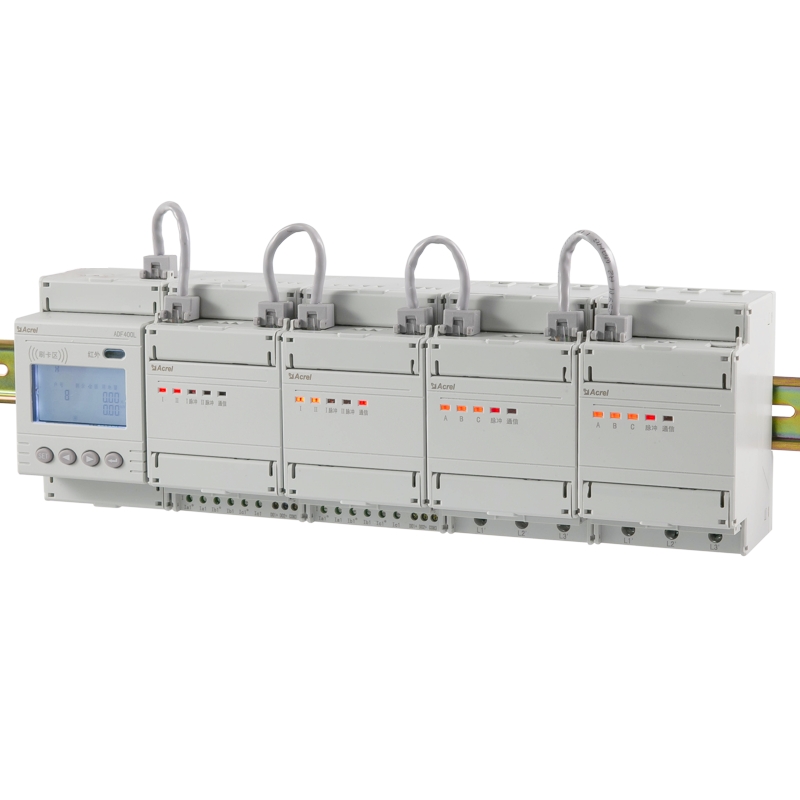

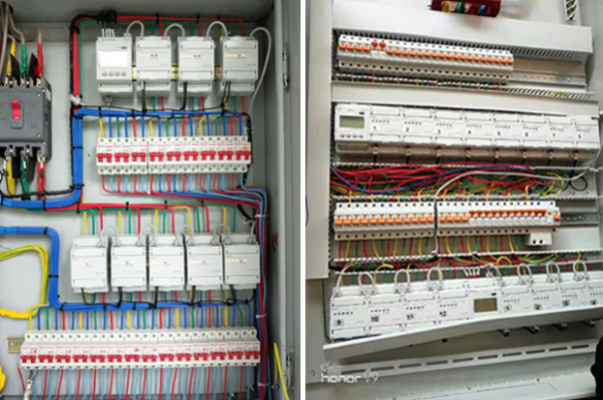

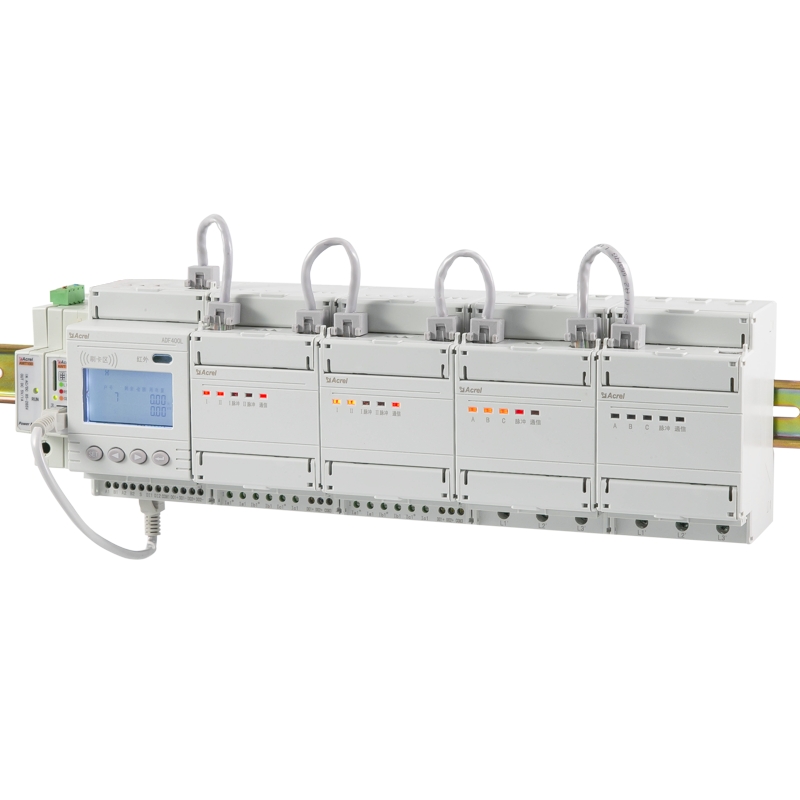

Viacokruhový elektromer Acrel ADF400L je vysoko všestranné a presné riešenie navrhnuté pre rôzne potreby merania energie. Môže obsahovať až 12 trojfázových alebo 36 jednofázových priamych pripojení alebo 12 trojfázových transformátorových pripojení, vďaka čomu je vhodný pre širokú škálu aplikácií, ako sú obytné komplexy, školy a podniky. Tento elektromer je vybavený pokročilými funkciami merania, vrátane celkovej aktívnej energie, priamej a spätnej aktívnej energie a multitarifného merania aktívnej energie. Podporuje viacero taríf so 4 časovými pásmami, 2 časovými plánmi, 14 dennými časovými úsekmi a 4 tarifnými sadzbami, čím poskytuje flexibilné riadenie spotreby energie.
Séria Acrel ADF400L je tiež vybavená užívateľsky prívetivým LCD displejom s podsvietením, ktorý umožňuje jednoduché čítanie meraní, ako je napätie, prúd, aktívny výkon, jalový výkon, zdanlivý výkon, účinník a frekvencia. Jeho komunikačné schopnosti sú ďalej vylepšené infračervenou komunikáciou spolu s rozhraniami RS485 a Ethernet, ktoré podporujú protokoly Modbus a DL/T 645, čím sa zabezpečuje bezproblémová integrácia s rôznymi systémami riadenia energie. Vďaka vysokej presnosti merania, rozsiahlym funkciám a flexibilným možnostiam inštalácie je viacokruhový elektromer ADF400L ideálnou voľbou pre efektívne a presné monitorovanie a správu energie.
| Technický parameter | ADF400L-□H□S□D(Y)- □ | |

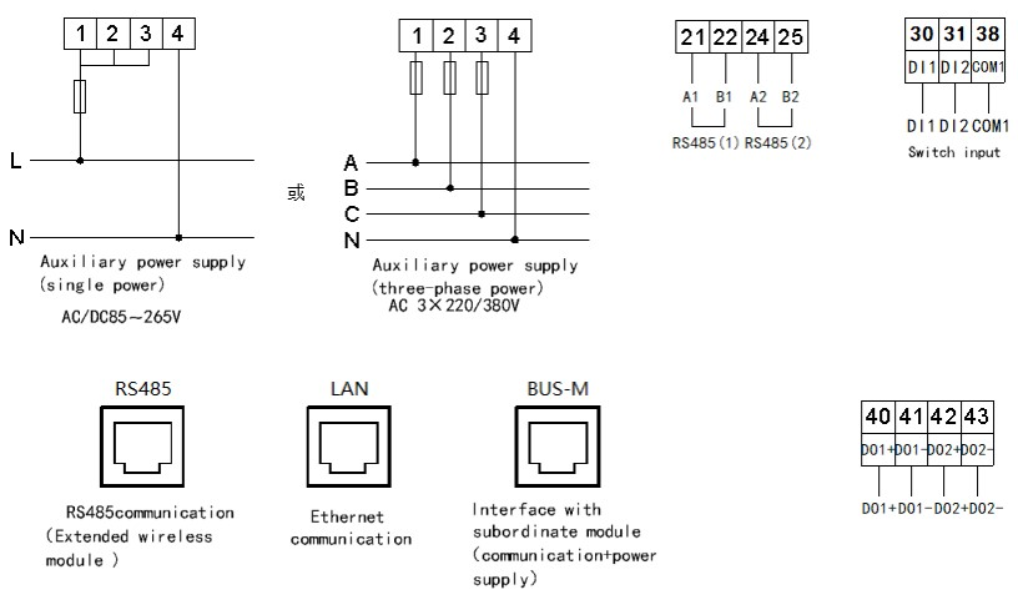

| Pomocná sila | Napätie | Trojfázové napájanie 3*220V/380V (pre jednofázové napájanie skratujte svorky 1, 2 a 3 na prístroji) |
| Spotreba energie | ≤ 10 W | |
| Napätie input | Menovité napätie | 3×220/380V, 3×57,7/100V |
| Referenčná frekvencia | 50 Hz | |
| Aktuálny vstup | Vstupný prúd | 3 × 1 (6) A (prístup CT), 3 * 10 (80) A (priamy prístup) |
| Štartovací prúd | 1‰Ib | |
| Meranie výkonu | presnosť merania | úroveň 0,5 s |
| Presnosť hodín | ≤ 0,5 s/d | |
| Pulz | Pulz output | Každý trojfázový merací modul má 1 impulz aktívnej energie |
| Pulz Width | 80 ms ± 20 ms | |
| Pulz constant | 3×1(6)A špecifikácia 6400 imp/kWh | |
| 3×10(80)A špecifikácia 400 imp/kWh | ||
| Prepínač | Hlavný modul | Hlavný modul 2DI 2DO，Among them, DI is dry contact input |
| Slave modul | Podriadený modul prístupu k transformátoru 2DI 4DO，medzi nimi je DI 220V mokrý kontaktný vstup | |
| Komunikácia | Infračervené rozhranie | Infračervená komunikácia |
| Rozhranie RS485 | MODBUS-RTU | |
| Ethernetové rozhranie | Modbus-TCP, TCP/IP | |
| Okolie | teplota | Prevádzková teplota: -20 ℃ ~ 60 ℃, |
| skladovacia teplota: -30 ℃ ~ 70 ℃ | ||
| vlhkosť | ≤95% RH, žiadna kondenzácia, žiadne miesto s korozívnym plynom | |
| nadmorská výška | ≤ 2 000 miliónov $ $ | |
