Ethernetový komunikačný port RJ45
Protokol Modbus-TCP
AC trojfázové meranie
Menovitý prúd: 5A pri CT alebo 80/120/200A pri externých CT
Menovité napätie: AC 3*230/400V
Certifikované CE
+86-18702106858 / +86-21-69156352

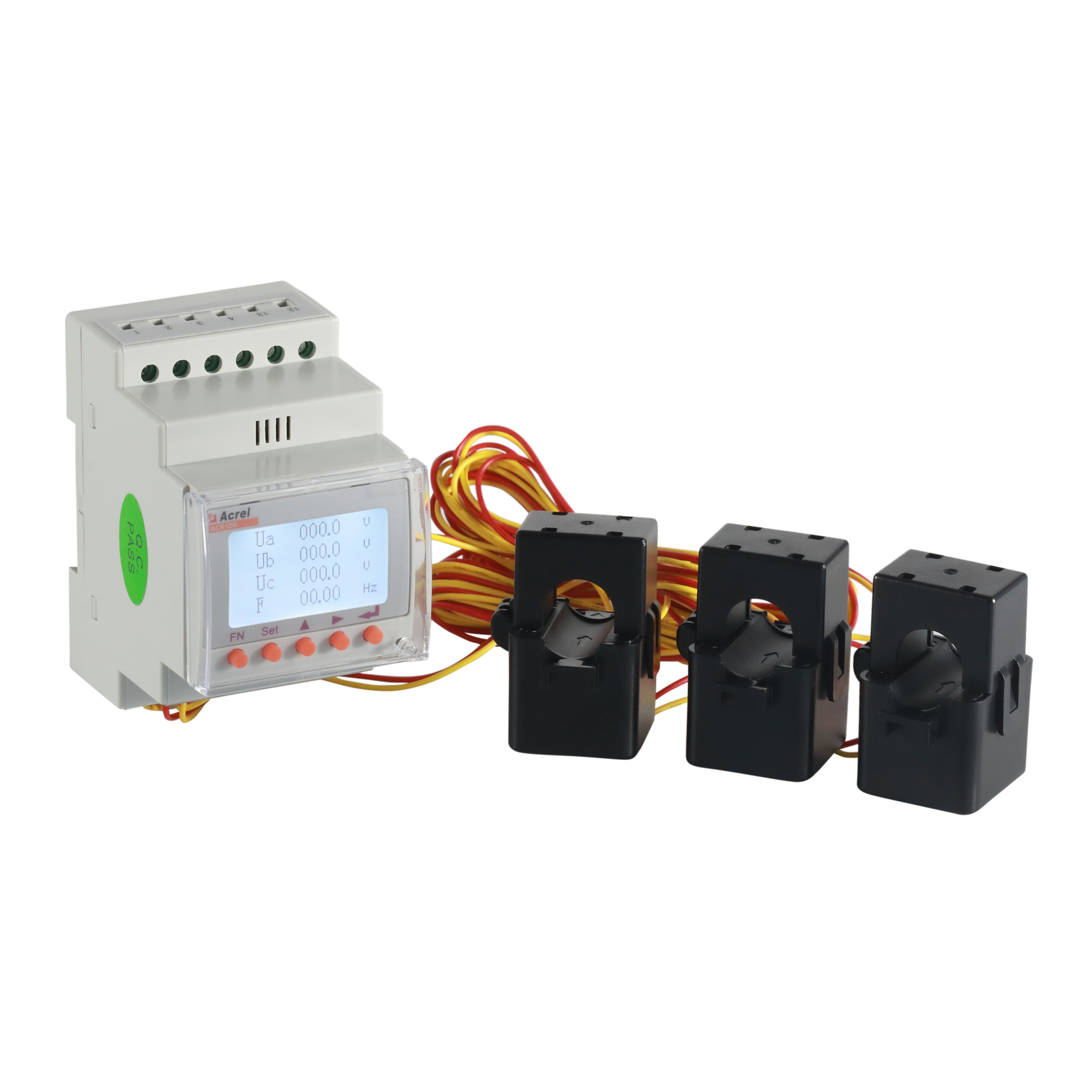

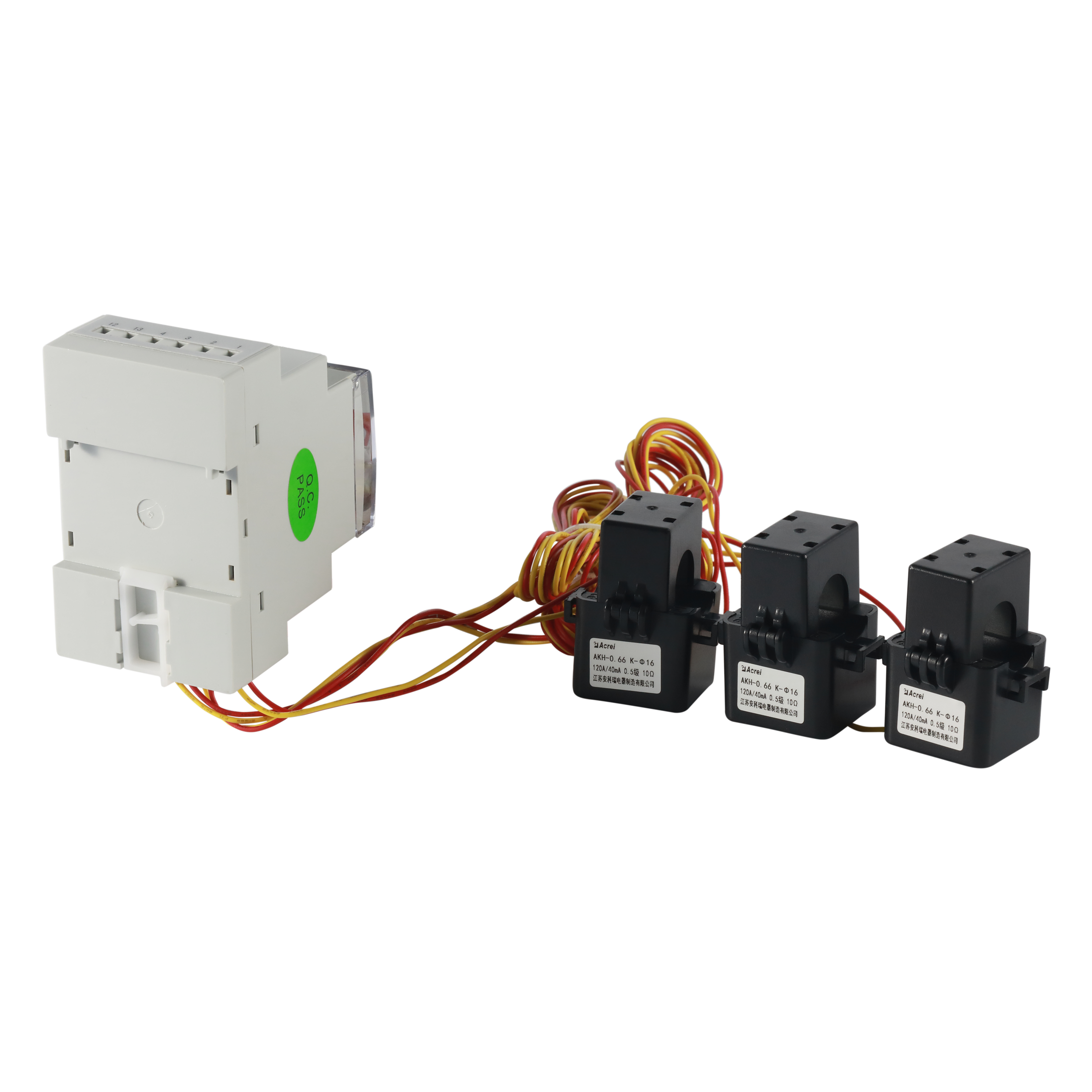

Multifunkčný elektrický prístroj koľajnicového typu ACR10R je inteligentné zariadenie určené na komplexné monitorovanie energie a správu napájania. Integruje presné merania elektrických parametrov, ako je jednofázový/trojfázový prúd, napätie, činný výkon, jalový výkon, zdanlivý výkon, frekvencia a účinník, pričom ponúka údaje v reálnom čase pre systémy riadenia energie. Jednou z jeho výnimočných vlastností je podpora ethernetovej komunikácie s protokolom Modbus-TCP, ktorá umožňuje bezproblémovú integráciu do moderných sietí priemyselnej automatizácie. Prístroj možno jednoducho nainštalovať na mieste pomocou montáže na lištu DIN a transformátora prúdu s deleným jadrom, čím sa eliminuje potreba odstraňovania prípojnice a znižuje sa čas inštalácie a náklady na prácu. Jeho LCD displej a intuitívne tlačidlové rozhranie umožňujú užívateľom konfigurovať parametre a monitorovať operácie lokálne, zatiaľ čo reléové výstupy a spínacie vstupy poskytujú vzdialenú signalizáciu a možnosti ovládania. Je navrhnutý pre náročné priemyselné prostredia a je ideálny pre energeticky efektívne rekonštrukcie v odvetviach s vysokou spotrebou energie, ako je tavenie, výroba železa a ocele a polovodiče. Okrem toho podporuje aplikácie ako distribuované monitorovanie fotovoltaickej energie a riadenie dopytu po energii. Vďaka širokému rozsahu prevádzkových teplôt a vysokým bezpečnostným štandardom spája ACR10R spoľahlivosť, všestrannosť a jednoduché použitie pre rôzne potreby monitorovania napájania.
Funkcie:
| Model | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| Funkcia | |||
| Spôsob zobrazenia | LCD (pole LCD) | ■ | ■ |
| Parametre merania | Prúd/napätie/frekvencia/účinník | ■ | ■ |
| Aktívny/jalový výkon/zdanlivý výkon | ■ | ■ | |
| Štvorkvadrantové meranie výkonu | ■ | ■ | |
| Maximálny dopyt | ■ | ■ | |
| Komplexné meranie výkonu | ■ | ■ | |
| Záznam údajov | Záznam udalostí | □ | |
| Alarm | □ | ||
| Vstavané hodiny | ■ | ■ | |
| Komunikácia | Rozhranie RS485 | ■ | ■ |
| Ethernetové rozhranie | □ | ||
| Rozhranie RJ45 | □ | ||
| Voliteľná funkcia (vyberte jednu) | Reléový výstup (2DO) | A1 (B1 alebo C1) | |
| (4DI 2DO alebo 4DI EP)* | |||
| Komunikácia | Prepínací vstup (4DI) | ■ | |
| Voliteľná funkcia (vyberte jednu) | Pulzný výstup (2 kanály) | A1 (B1 alebo C1) | |
| (4DI 2DO alebo 4DI EP)* | |||
| Technické parametre | Ukazovatele | |||
| Vstup | Mriežka | trojfázový štvorvodičový | ||
| Frekvencia | 45 až 65 Hz | |||
| Napätie | Menovité napätie: 220V/380V (400V) | |||
| Preťaženie: 1,2-násobok menovitého napätia (nepretržité); 2-násobok menovitého napätia po dobu 1 sekundy | ||||
| Spotreba energie: menej ako 0,2 VA | ||||
| Aktuálne | Hodnotenie: s externým transformátorom 80A/26,7mA，120A/40mA，200A/66,66mA | |||
| So vstavaným vzájomným snímačom: 5A | ||||
| Preťaženie: 1,2-násobok menovitého prúdu (nepretržitý);10-násobok menovitého prúdu trvajúceho 1 sekundu | ||||
| Spotreba energie: menej ako 0,2 VA | ||||
| Výstup | Elektrina | Výstup mode:Open collector optocoupler pulse, 2-way output | ||
| Trojfázový | Impulzná konštanta: 100 imp/kWh | |||
| Komunikácia | Rozhranie RS485, Modbus-RTU, Ethernet (voliteľné) | |||
| Displej | LCD | |||
| Funkcia | On Off Volume | Vstup | 4 vstupy so suchým kontaktom (voliteľné) | |
| Výstup | Výstup mode: 2-way relay normally open contact output（Optional） | |||
| Kapacita kontaktu: AC 250V/3A, DC 30V/3A | ||||
| Presnosť merania | 0,5 úrovne, Reaktívna energia: 2 úrovne、Iné: 1 úroveň | |||
| Napájanie | Spotreba energie AC85～265V≤10VA | |||
| Bezpečnosť | Odolné napätie výkonovej frekvencie | AC2kV medzi výkon//spínaný výstup//prúdový vstup a napäťový vstup//komunikácia//impulzný výstup//spínací vstup 1min. | ||
| Napájanie//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV medzi komunikáciou//impulzným výstupom//spínacím vstupom dva po dvoch 1min. | ||||
| Izolačný odpor | Vstup and output to chassis >100MΩ | |||
| Životné prostredie | Pracovná teplota: -10℃～ 55℃（Limitná pracovná teplota: -20℃～ 65℃）；Skladovacia teplota: -25℃～ 70℃ | |||
| Relatívna vlhkosť: 5%-95% bez kondenzácie; nadmorská výška: ≤ 2500 m $ $ | ||||
