Dátové centrum AC prichádzajúca linka
Nezávislý 2 kanálový trojfázový prívod
2. – 63. Harmonický
8DI 4DO 1 Tepl. a Vlhkosť
Ethernetová komunikácia (voliteľné)
3 kanály RS485 komunikácie
+86-18702106858 / +86-21-69156352

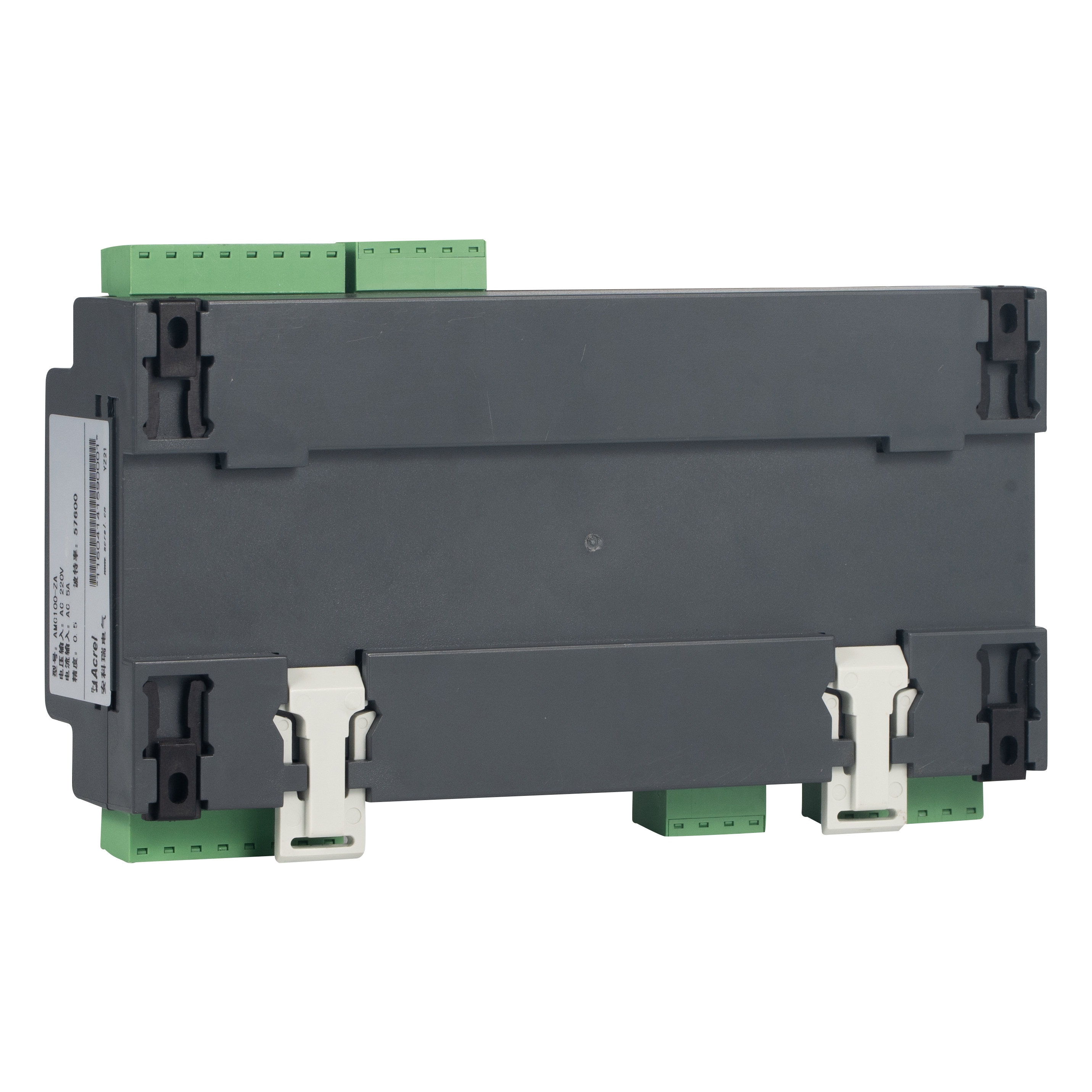

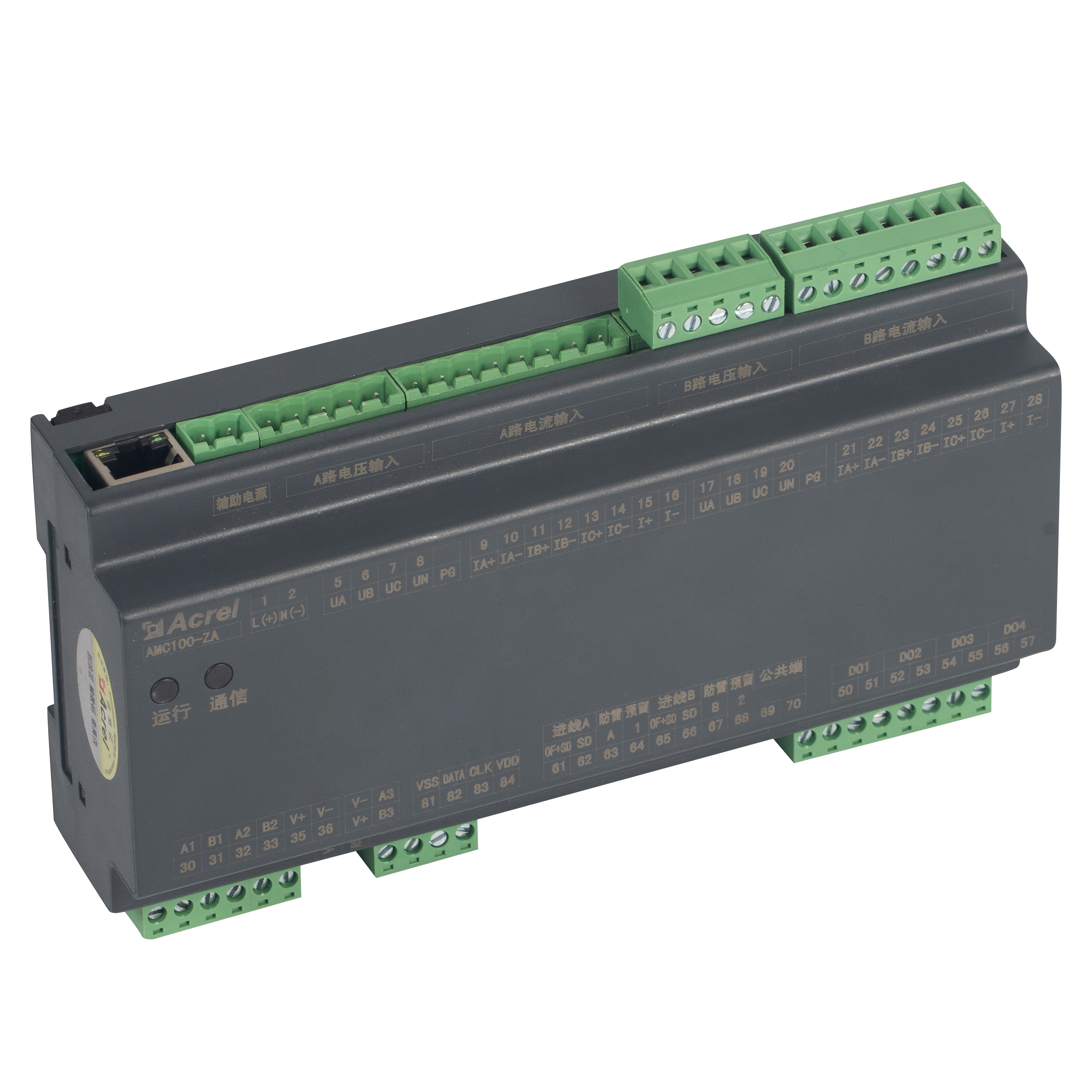

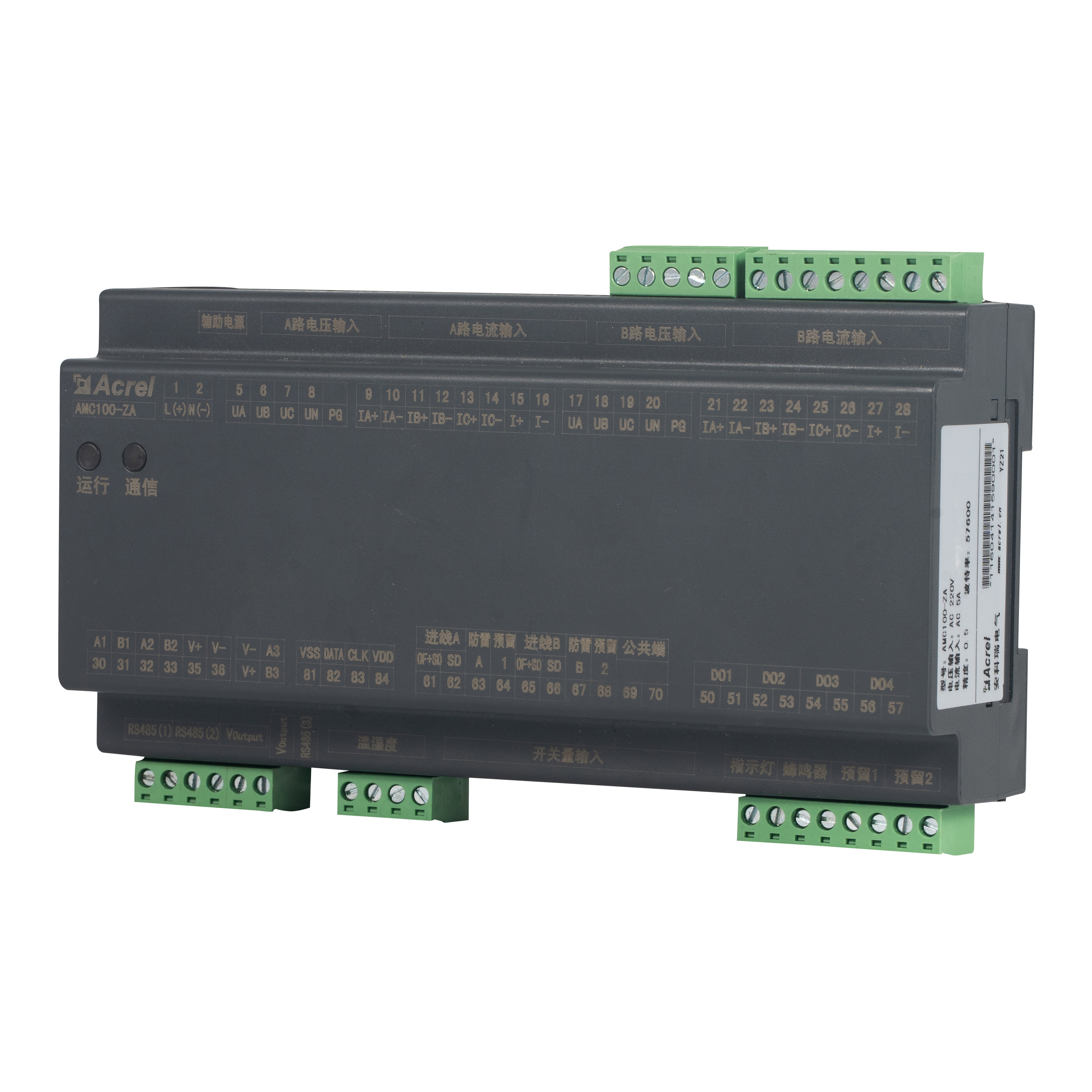

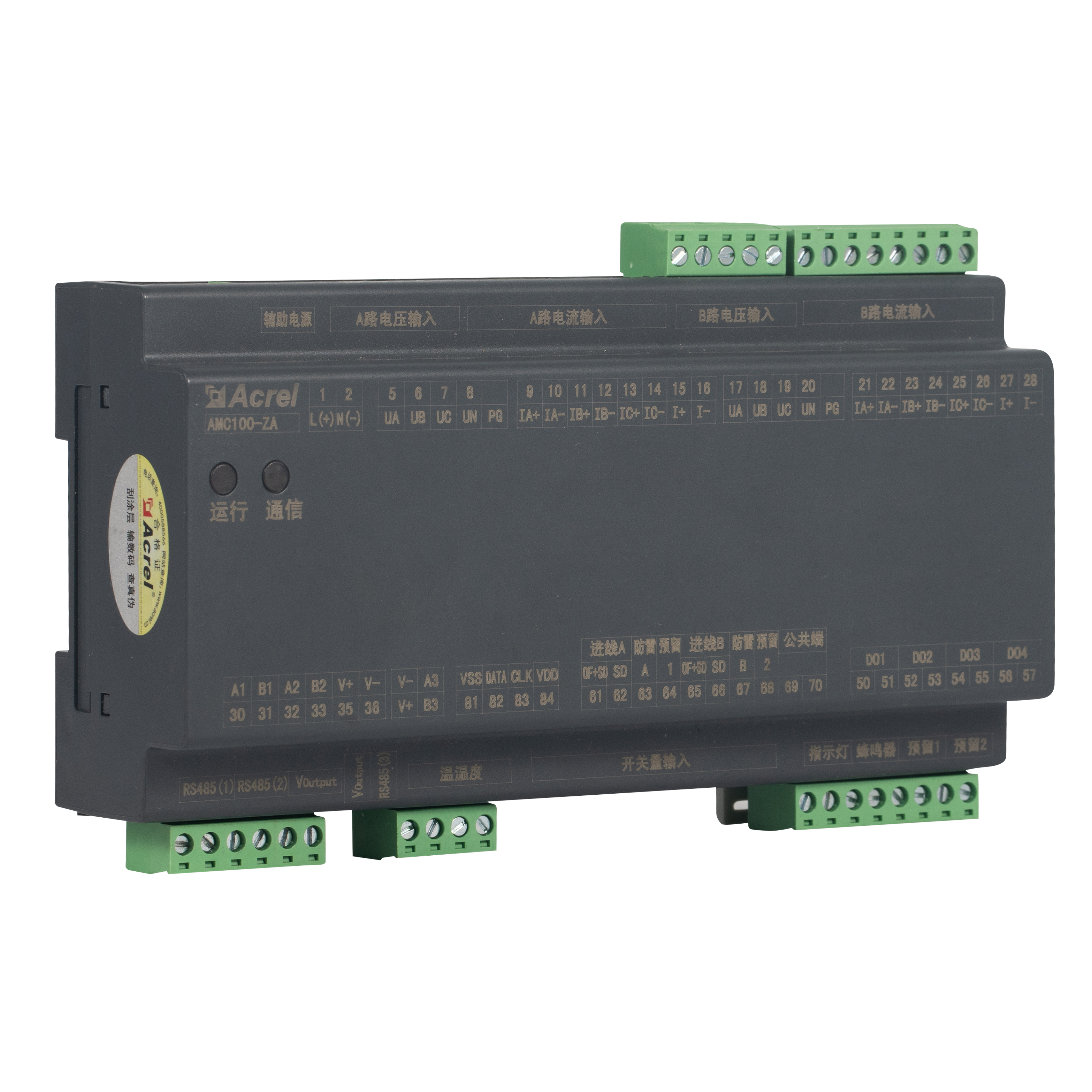

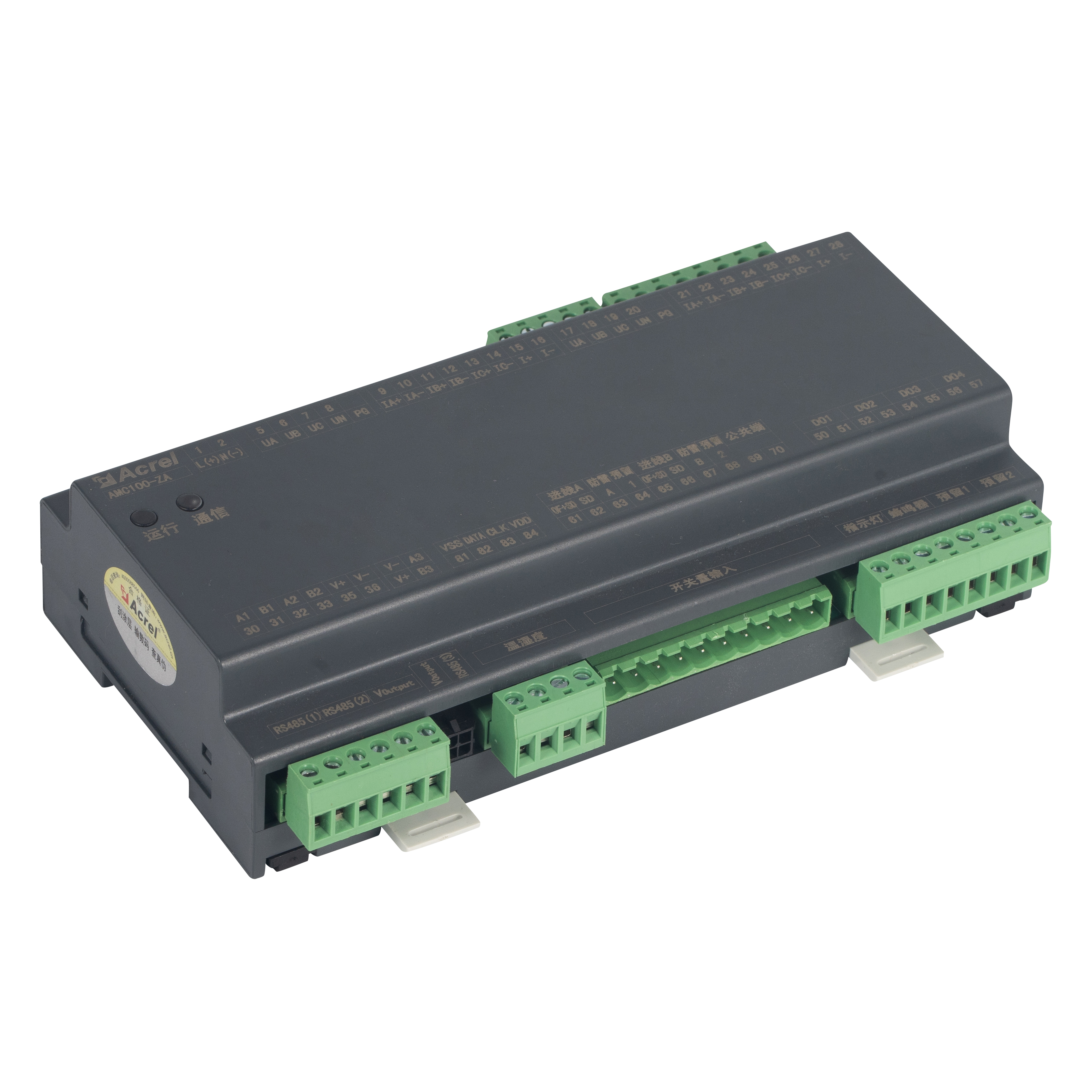

AMC100-ZA je presná monitorovacia jednotka AC na DIN lištu AC od spoločnosti Acrel navrhnutá pre serverové stojany dátových centier. Súčasne sleduje úplné elektrické parametre A B duálnych trojfázových napájačov, 192 výstupných obvodov, 8 stavových bodov DI / 4 DO, 2 únikové kanály, 1 snímač teploty a vlhkosti a 63 harmonických. Tri porty RS485 Modbus-RTU umožňujú bezproblémovú integráciu BMS/DCIM. Kompaktné 180 mm puzdro, presnosť ± 0,5 %, prahové hodnoty alarmu pre každý kanál a okamžité varovanie so zvukovým svetlom obmedzujú plytvanie energiou a prestoje, čo z neho robí škálovateľné srdce zelených dátových centier AC zbernice alebo monitorovacích riešení PDU.
| Model | AMC100-ZA | |
| Parametre merania | Napätie, prúd, frekvencia, činný výkon, jalový výkon, účinník, činná energia, jalová energia, napätie nula k zemi, zvodový prúd a prúd s nulovou sekvenciou, celkový obsah harmonických (THD), 2-63 harmonických, nevyváženosť prúdu a napätia, okolitá teplota a vlhkosť | |
| Napätie zbernice | Ohodnotené | 220 VAC |
| Rozsah merania | ±20 % | |
| Preťaženie | Okamžité napätie 2 krát/sec | |
| Prúdový vstupný obvod | Ohodnotené | Sekundárne 5A |
| Rozsah | 0-6A | |
| Preťaženie | Nepretržitý 1,2-krát, okamžitý 10-krát/s | |
| Teplota a vlhkosť | Teplotný rozsah | -40℃～ 99℃ |
| Rozsah vlhkosti | 20 % – 90 % | |
| Vstupná frekvencia | AC 45 až 65 Hz | |
|
Presnosť merania
| Prichádzajúca linka | Úroveň napätia/prúdu 0,2, činný výkon/úroveň energie 0,5, jalový výkon/úroveň energie 1 |
| Teplota | ± 1 °C | |
| Vlhkosť | ± 5 % | |
| Pomocná sila | AMC100-ZA: signál na odber energie (≤15W) AMC100-ZA-P220: 220V nezávislé napájanie AMC100-ZA-P24: Nezávislý napájací zdroj DC 12-24V | |
|
Životné prostredie
| Teplota | Práca: -20℃～150℃ Skladovanie: -25℃～70℃ |
| Vlhkosť | Relatívna vlhkosť ≤ 93 % | |
| nadmorská výška | ≤ 2500 m | |
| Prepnúť výstup | 4 kanály 3A 250VAC/3A 30VDC | |
| Prepnúť vstup | 8 suchých uzlín | |
| Komunikácia | 1 izolovaný RS485/Modbus-RTU do systému na pozadí 1 RS485/Modbus-RTU na dotykovú obrazovku 1 prípojný modul RS485/Modbus-RTU Voliteľná 1-kanálová ethernetová komunikačná funkcia | |
| Spôsob inštalácie | Inštalácia lišty DIN 35 mm alebo spodnej dosky | |
| Úroveň ochrany | IP20 | |
| Úroveň znečistenia | 2 | |
|
Bezpečnosť
| Izolácia | Izolačný odpor medzi všetkými svorkami a vodivými časťami plášťa nie je menší ako 100 MΩ |
| Vydržať napätie | Napäťový a prúdový signál//B napäťový a prúdový signál//výstup spínača//izolovaný komunikačný port//medzi ostatnými portami spĺňa AC2kV 1min, vstup spínača a ostatné porty by mali spĺňať AC0,5kV 1min, zvodový prúd by mal byť menší ako 2mA, bez poruchy alebo preskoku. | |
|
Elektromagnetická kompatibilita
| Antistatické rušenie | Úroveň 4 |
| Antielektrický rýchly prechodný záblesk | Úroveň 3 | |
| Rušenie proti prepätiu | Úroveň 4 | |
| Odolnosť proti žiareniu rádiofrekvenčného elektromagnetického poľa | Úroveň 3 | |
