Menovitý prúd: 120A podľa CT
Rýchla odozva 50 ms

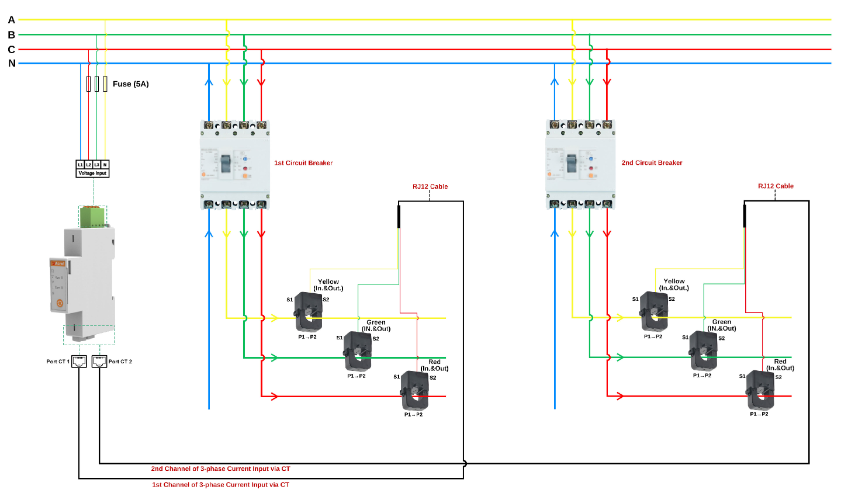

Pre multi-invertorový hybridný systém (fotovoltaický menič na ukladanie energie)
Menovité napätie: AC 3*230/400V
Vysoká trieda presnosti 0,5S

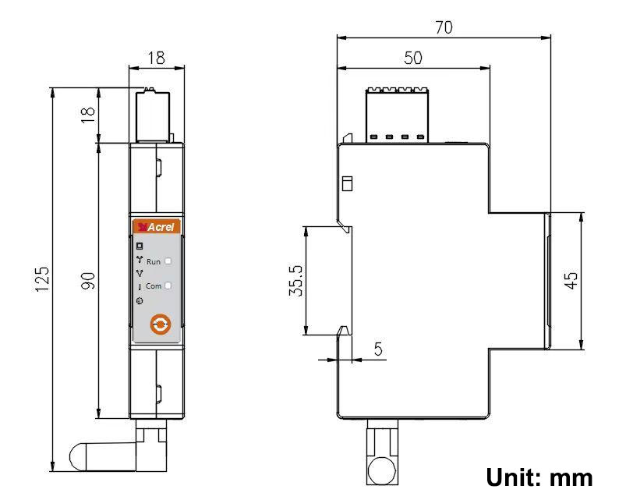

Ultra tenký 1P 18 mm $ $
+86-18702106858 / +86-21-69156352
Multifunkčný elektromer na lištu DIN s externými CT je inteligentný elektromer navrhnutý špeciálne pre systémy obnoviteľnej energie, ako je napríklad multiinvertorový hybridný systém (fotovoltaický invertor na ukladanie energie), mikroinvertorové systémy, systémy na ukladanie energie a systémy s AC väzbou.
Produkt sa vyznačuje vysokou presnosťou, malými rozmermi, rýchlou odozvou a jednoduchou inštaláciou. Je schopný vzorkovať, merať a monitorovať elektrické parametre.
Invertor alebo systém riadenia energie (EMS) s ním môže komunikovať, aby dosiahol antireverzný tok, upravoval výrobu energie a spravoval nabíjanie a vybíjanie batérie na základe výkonu a akumulovanej energie v reálnom čase. Podporuje obojsmerné meranie a umožňuje distribuované riadenie fotovoltaickej energie v domácnostiach.
| Položka | Parametre | ||
| Modelová séria | ADL 400M | ||
| Meranie | Mriežka | Jednofázový | |
| Napätie | Menovité napätie | AC 230 V | |
| Vstupný rozsah | ± 2 0% | ||
| Preťaženie | 1,2-násobné hodnotenie ( nepretržitý ) | ||
| 2-násobok hodnotenia na 1 sekundu | |||
| Spotreba energie | < 2 W , < 10 VA | ||
| Trieda presnosti | Chyba ±0,5 % | ||
| Aktuálne | Vstupný prúd | AC 0,5-10(80)A , AC 0,5-10( 120 ) A | |
| Preťaženie | 1.2 krát hodnotenie (nepretržité) | ||
| 2-násobok hodnotenia na 1 sekundu | |||
| Spotreba energie | < 1 W , < 1 VA | ||
| Trieda presnosti | Chyba ±0,5 % | ||
| Sila | Aktívny, jalový, zdanlivý výkon, chyba ±0,5 % | ||
| Mriežka frequency | 5 0/ 6 0 Hz, chyba ±0,5 % | ||
| Miera odozvy | ≤100 ms (napätie, prúd, výkon) | ||
| ≤ 1 s (elektrická energia) | |||
| Meranie category | CAT III | ||
| Úroveň prepätia | OVC III | ||
| Meranie | Elektrická energia | Aktívna energia ： C dievča B | |
| Reaktívna energia ( C dievča 2 accuracy) | |||
| Spotreba energie | ≤ 2 W | ||
| Elektromagnetická kompatibilita | E2 | ||
| Bezpečnosť | Sila frequency withstand voltage | Medzi komunikáciou a vstupom signálu, AC3kV 1min | |
| Izolačný odpor | Vstupné a výstupné svorky na kryte >100MΩ | ||
| Komunikácia | Rozhranie a komunikačný protokol | Rozhranie RS485 a protokol Modbus RTU | |
| Komunikácia address range | Modbus RTU:1~ 247 ； | ||
| Prenosová rýchlosť | Podpora 1200-38400bps | ||
| Životné prostredie | Prevádzková teplota | -40 ℃ ～ 70 ℃ | |
| Skladovacia teplota | -40 ℃ ～ 8 0 ℃ | ||
| Relatívna vlhkosť | ≤95 % (bez kondenzácie) | ||
| „Nie je vhodné do vlhkého prostredia“ | |||
| Nadmorská výška | ≤ 20 00 m | ||
| Štandardné | EN IEC 61010-1:2010 Bezpečnostné požiadavky na elektrické zariadenia na meranie, riadenie a laboratórne použitie - Časť 1: Všeobecné požiadavky | ||
| EN IEC 61010-2-030:2010 Bezpečnostné požiadavky na elektrické zariadenia na meranie, riadenie a laboratórne použitie - Časť 2-030: Osobitné požiadavky na zariadenia so skúšobnými alebo meracími obvodmi. | |||
| EN IEC 61326-1:2021 Elektrické zariadenia na meranie, riadenie a laboratórne použitie - Požiadavky EMC - Časť 1: Všeobecné požiadavky | |||
| EN IEC 61326-2-1:2021 Elektrické zariadenia na meranie, riadenie a laboratórne použitie - Požiadavky na EMC - Časť 2-1: Osobitné požiadavky na skúšanie elektromagnetickej kompatibility pre elektrické zariadenia na meranie, riadenie a laboratórne použitie. | |||
| EN 50470-3 Zariadenia na meranie elektriny (a.c.) - Časť 3: Osobitné požiadavky - Statické merače činnej energie (indexy triedy A, B a C) | |||
| IP ochrana | IP 51 ( Musí byť inštalovaný vo vhodnom kryte s krytím IP ) | ||
| Stupeň znečistenia | II | ||
| UC Titul | III | ||
| Inštalačné prostredie | Použitie v interiéri | ||
| Chrániť Titul | Trieda II (dvojitá izolácia) | ||
| Prostredie používania | Namontovaná skrinka (Vonkajšieho obalu sa nemožno dotknúť) | ||
| úroveň | M1 | ||
| CT bezpečnosť | Izolačný odpor: greater than 1000 M Ω za normálnych podmienok ； | ||
| Odolnosť voči elektrickej sile: Môže vydržať 4000V, 50Hz frekvenciu napájania po dobu 1 minúty ； | |||
| Nehorľavosť: Vyhovuje úrovni UL94-V0 ； | |||
