IEC61557-8
Menovité napätie: 50V~1000V
V súlade s CHAdeMO 3.0 a kombinovaným nabíjacím systémom (CCS)
Detekcia podpätia a prepätia
Režim zastavenia na deaktiváciu generátora meracích impulzov
+86-18702106858 / +86-21-69156352

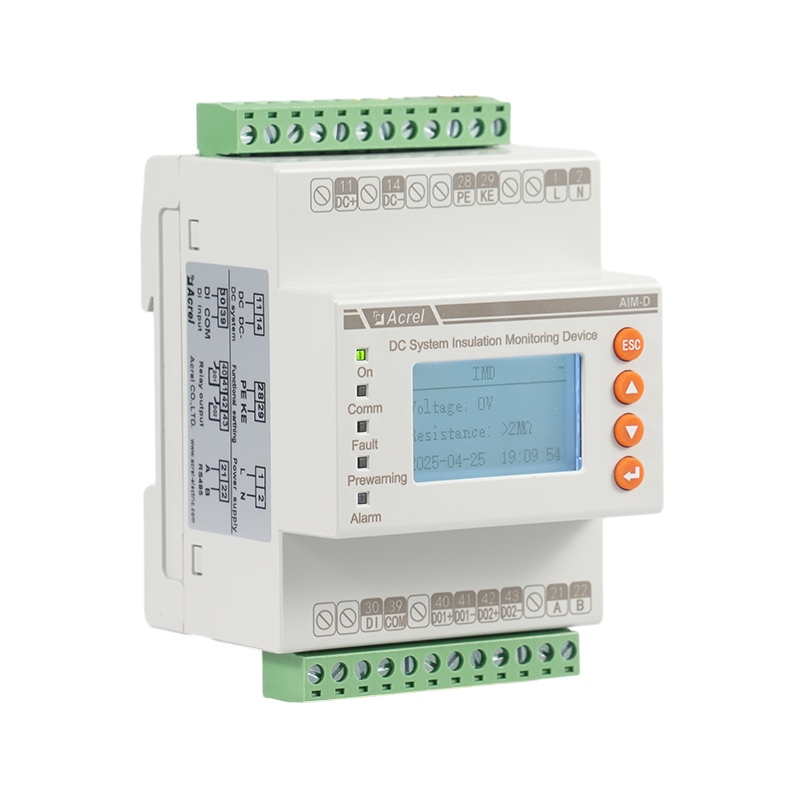

Acrel AIM-D500-CA DC izolačný monitor je špičkové zariadenie určené pre 0-1000V DC systémy, zaisťujúce bezpečnosť napájania nepretržitým monitorovaním izolačného odporu v IT systémoch.
Spĺňa požiadavky normy IEC 61557-8 a je kompatibilný s kombinovaným nabíjacím systémom (CCS) a štandardom CHAdeMO 3.0.

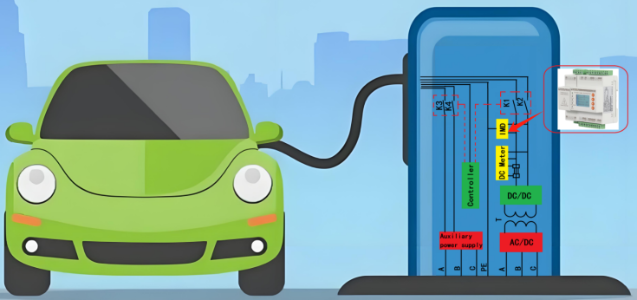

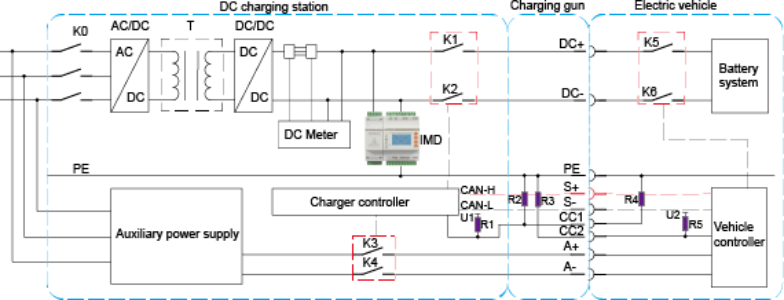

Dokáže monitorovať izolačný odpor DC nabíjacích staníc s menovitým rozsahom napätia systému od 50V do 1000V.
Zariadenie sa vyznačuje štvormodulovým krytom a montážou na DIN lištu, čo uľahčuje inštaláciu a integráciu do existujúcich systémov.
Má tiež schopnosť merať systémové napätie a detegovať stavy podpätia a prepätia.
Jeho režim zastavenia umožňuje používateľom deaktivovať generátor meracích impulzov prostredníctvom protokolu Modbus, cez menu zariadenia alebo pomocou externého tlačidla.

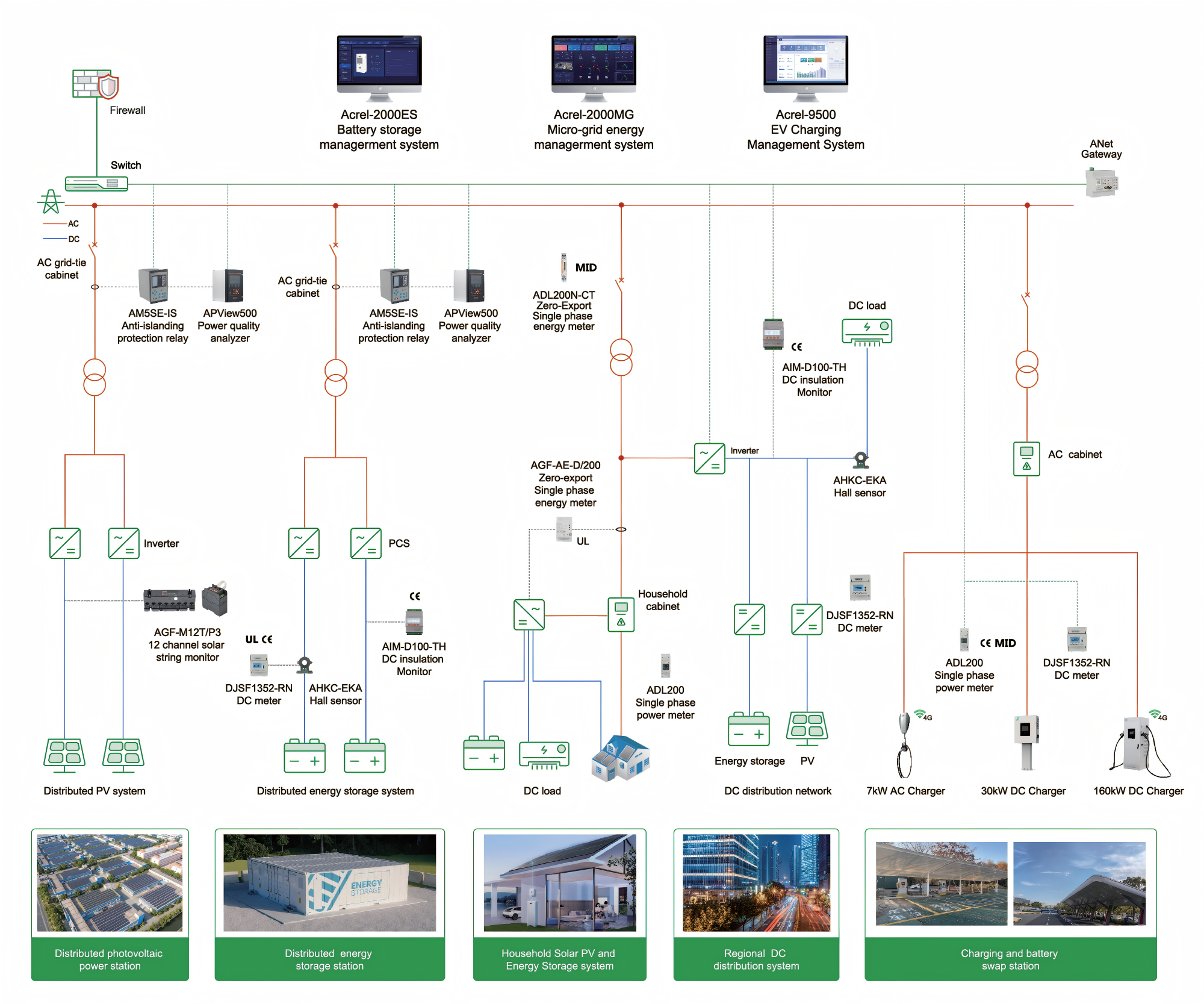

AIM-D500-CA je ideálnym riešením pre aplikácie, ako sú elektrárne, rozvodne, nabíjačky EV, systémy UPS a solárne systémy.
| Položka | Parameter | |
| Napájacie napätie | Napájacie napätie Us | AC/DC 85~265V |
| Frekvencia | 50/60 Hz | |
| Spotreba energie | ≤ 5 W | |

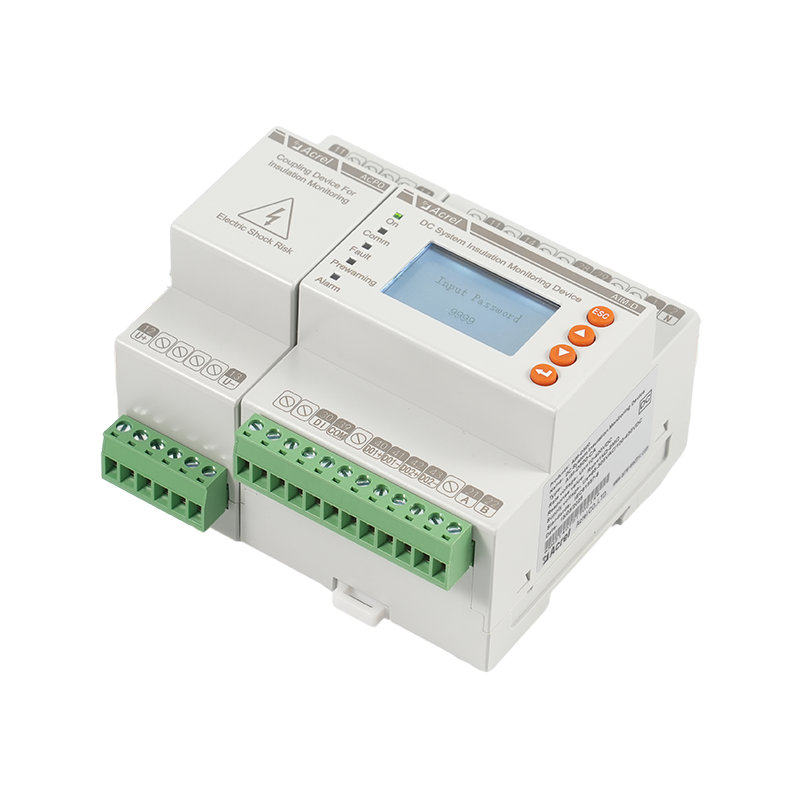

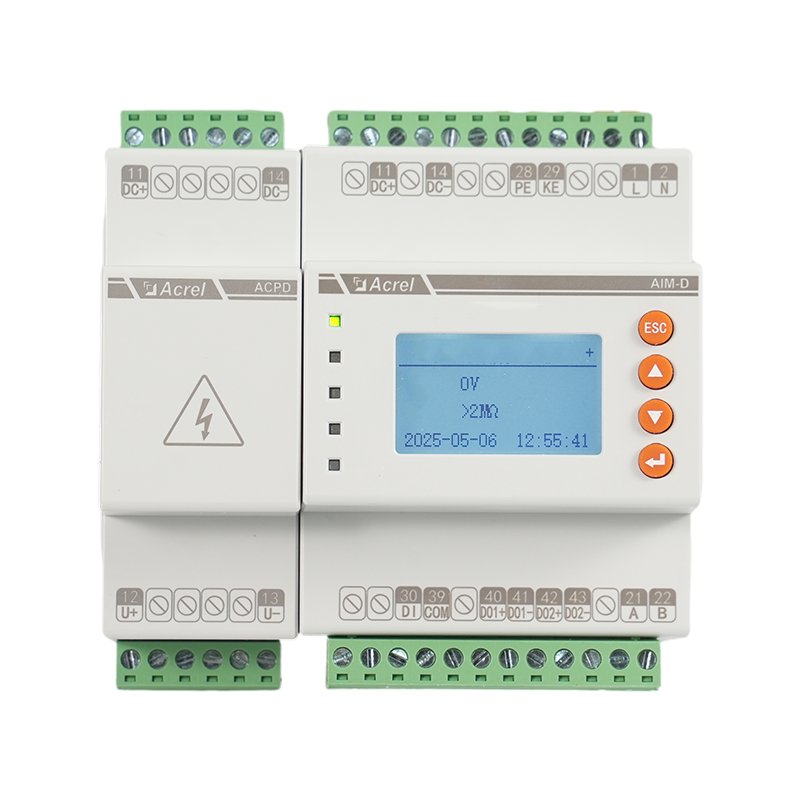

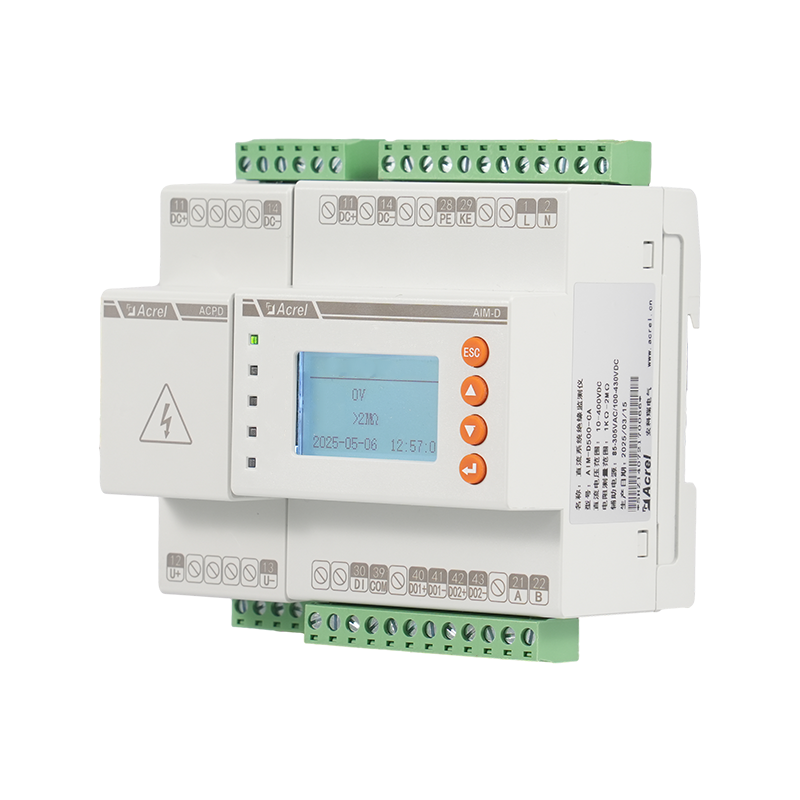

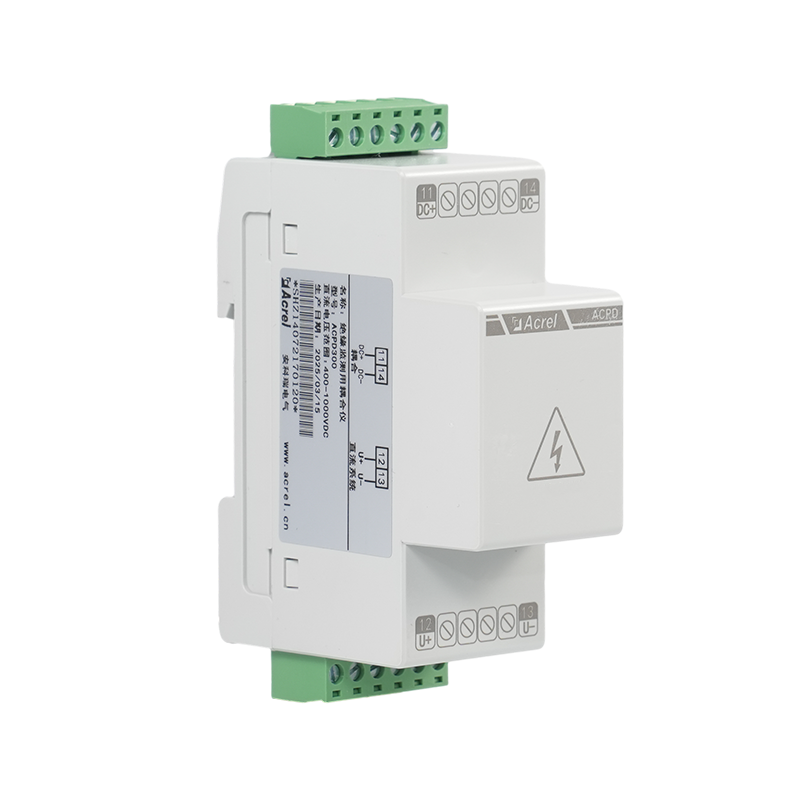

| IT systém monitorovaný | Nominálny systémové napätie s ACPD300, un | DC 50 … 1000V |
| Nominálny systémové napätie bez ACPD300, un | DC 50 … 400 V | |
| Hodnoty odozvy | Hodnota odozvy (predbežná výstraha izolácie) | Izolácia limitná hodnota alarmu … 2 mil Ω |
| Hodnota odozvy (alarm izolácie) | 1k Ω… 2 mil Ω | |
| Relatívna neistota | ± 15 %, ± 2k Ω | |
| Podpätie detekcia | (80%~100%) Un(off) * | |
| Detekcia prepätia | (100%~120%) Un(off) * | |
| presnosť | 1%, ± 1V | |
| Režim CCS a CHAdeMO 3.0 | Prípustná úniková kapacita systému | ≤ 20 μF |
| Meranie a zobrazovanie rozsahu izolačného odporu | 1k Ω… 2 mil Ω | |
| Meranie neistota / Relatívna neistota | C e ≤ 5 μF : ± 15 %, ± 2 k Ω | |
| C e >5 μF a R F >100 k Ω : ± 15 % | ||
| Čas odozvy | ≤ 10s | |
| Rozhranie | RS485/Modbus-RTU | |
| Reléový výstup | 2 x 1 n/o kontakt, AC 250V,3A, DC 30V,5A | |
| Životné prostredie | O prevádzková teplota | - 1 0 ℃ ~ 55 ℃ |
| S torážna teplota | - 2 0 ℃ ~ 70 ℃ | |
| H vlhkosť | ≤ 95 % RH , žiadna kondenzácia a korozívny plyn | |
| A ltitude | ≤ 2000 m | |
| hmotnosť | AIM-D500-CA | 244,3 g |
| ACPD300 | 86,1 g | |
| Certifikácia | CE, IEC, RoHS $ $ | |
