DC prichádzajúca linka dátového centra
Nezávislý 2 kanálový trojfázový prívod
2. – 63. Harmonický
8DI 4DO 1 Tepl. a Vlhkosť
Ethernetová komunikácia (voliteľné)
3 kanály RS485 komunikácie
+86-18702106858 / +86-21-69156352

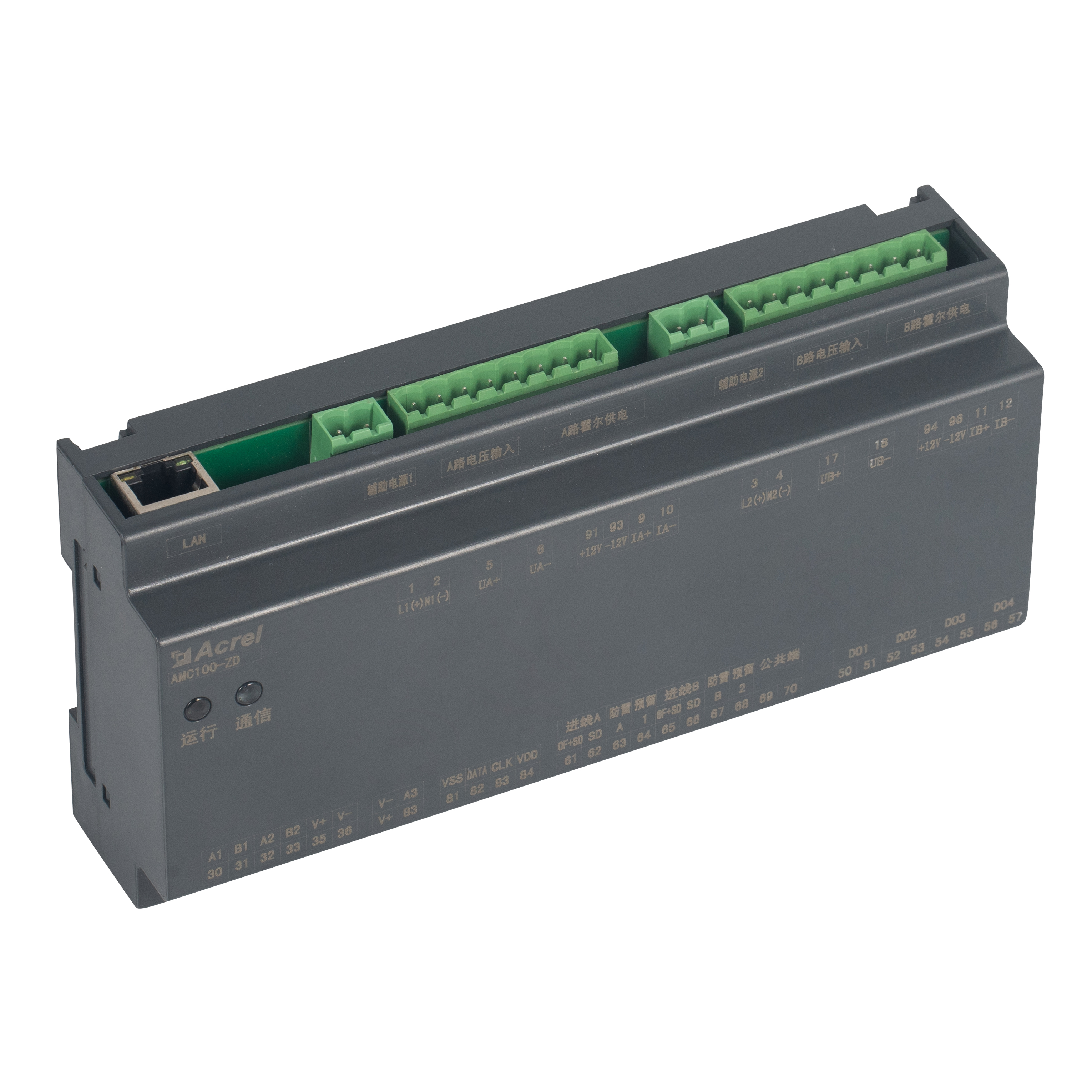

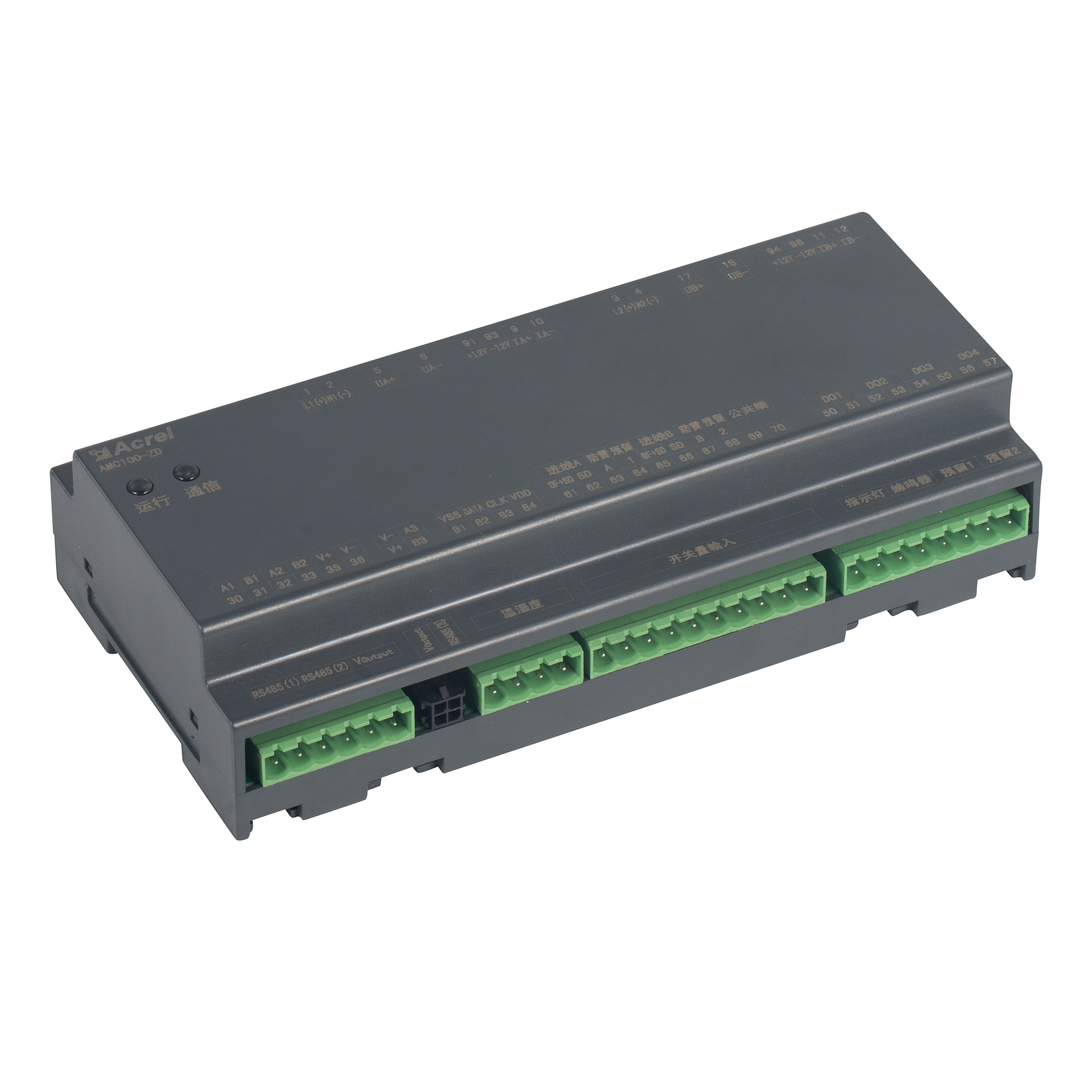

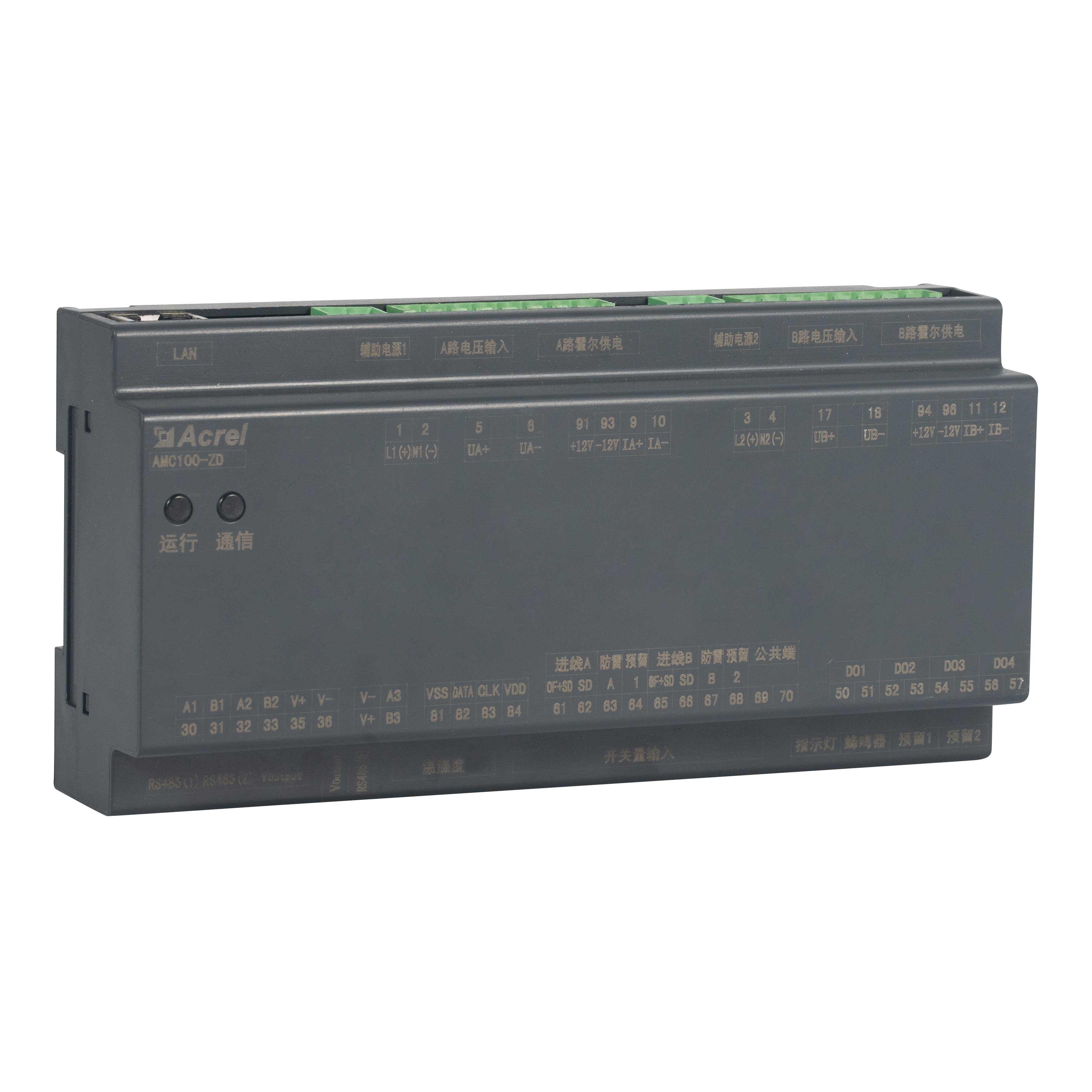

AMC100-ZD je presná jednotka na monitorovanie distribúcie energie na DIN lištu od spoločnosti Acrel navrhnutá pre serverové stojany dátových centier. Súčasne sleduje úplné elektrické parametre A B duálnych trojfázových napájačov, 192 výstupných obvodov, 8 stavových bodov DI / 4 DO, 2 únikové kanály, 1 snímač teploty a vlhkosti a 63 harmonických. Tri porty RS485 Modbus-RTU umožňujú bezproblémovú integráciu BMS/DCIM. Kompaktné 180 mm puzdro, presnosť ±0,5 %, prahové hodnoty alarmu na kanál a okamžité varovanie so zvukovým svetlom obmedzujú plytvanie energiou a prestoje, čo z neho robí škálovateľné srdce zelených dátových centier DC zbernice alebo monitorovacích riešení PDU.
| Model | AMC100-ZD | |
| Merané parametre | Napätie, prúd, výkon, elektrická energia, okolitá teplota a vlhkosť | |
| Napätie zbernice | Ohodnotené | 48 V DC, 240 V DC, 336 V DC |
| Rozsah merania | ±20 % | |
| Preťaženie | Okamžité napätie 2 krát za sekundu | |
| Prúdový vstupný obvod | Ohodnotené | 5V ( Hallov senzor, ±12V napájaný z AMC100-ZD ) |
| Preťaženie | Trvanie je 1,2-krát, okamžité 10-krát za sekundu | |
| Teplota a vlhkosť | Rozsah teplôt | -40 ℃ ～ 99 ℃ |
| Rozsah vlhkosti | 20 % ～ 90 % | |
| Presnosť merania | Cievka dovnútra | Úroveň napätia/prúdu 0,5, úroveň výkonu/elektrickej energie 1 |
| Teplota | ± 1 °C | |
| Vlhkosť | ± 5 % | |
| Pomocný zásobovanie | AMC100-ZD ： Výkon signálu ( ≤ 15 W ) | |
| AMC100-ZD-P24 ： Nezávislé napájanie DC 12-24V | ||
| AMC100-ZD-P220 ： | ||
| 1, Keď je konštantné napätie DC 240V 、 DC336V, napájané AC220V 、 DC 240V 、 Nezávislé napájanie DC336V | ||
| 2, Keď je konštantné napätie DC 48V, napájané nezávislým zdrojom DC48V | ||
| Životné prostredie | Teplota | Prevádzka ： -15 ℃ ～ 55 ℃ Skladovanie ： -25 ℃ ～ 70 ℃ |
| Vlhkosť | Relatívna vlhkosť ≤ 93 % | |
| Nadmorská výška | ≤ 2500 m | |
| Spínací výstup | 4-cestný 3A 250VAC /3A 30VDC | |
| Prepnúť vstup | 8 suchých uzlov | |
| Komunikácia | 1 kanál izolovaný RS485/Modbus-RTU od systému na pozadí | |
| 1 RS485/Modbus-RTU na dotykovú obrazovku | ||
| 1 pripojenie RS485/Modbus-RTU k nadradenému modulu | ||
| 1-kanálová ethernetová komunikačná funkcia je voliteľná | ||
| Inštalácia | Spôsob inštalácie DIN35mm lišty alebo spodnej dosky | |
| Úroveň ochrany | IP20 | |
| Úroveň znečistenia | 2 | |
| Bezpečnosť | Izolácia | Izolačný odpor medzi všetkými svorkami a vodivými časťami na plášti musí byť aspoň 100 MΩ |
| Vydržať napätie | Napäťový a prúdový signál linky A // Napäťový a prúdový signál linky B // Spínací výstup // Izolovaný komunikačný port // Dva z ďalších portov by mali spĺňať AC2kV po dobu 1 minúty, spínací vstup a ostatné porty by mali spĺňať AC0,5kV po dobu 1 minúty, zvodový prúd by mal byť menší ako 2 mA, bez poruchy alebo preskoku. | |
| Antistatické rušenie | úroveň 4 | |
| Elektromagnetická kompatibilita | Rýchly prechodný impulz reakcie | úroveň 3 |
| Odolnosť proti prepätiu | úroveň 4 | |
| Rádiofrekvenčné elektromagnetické žiarenie | úroveň 3 | |

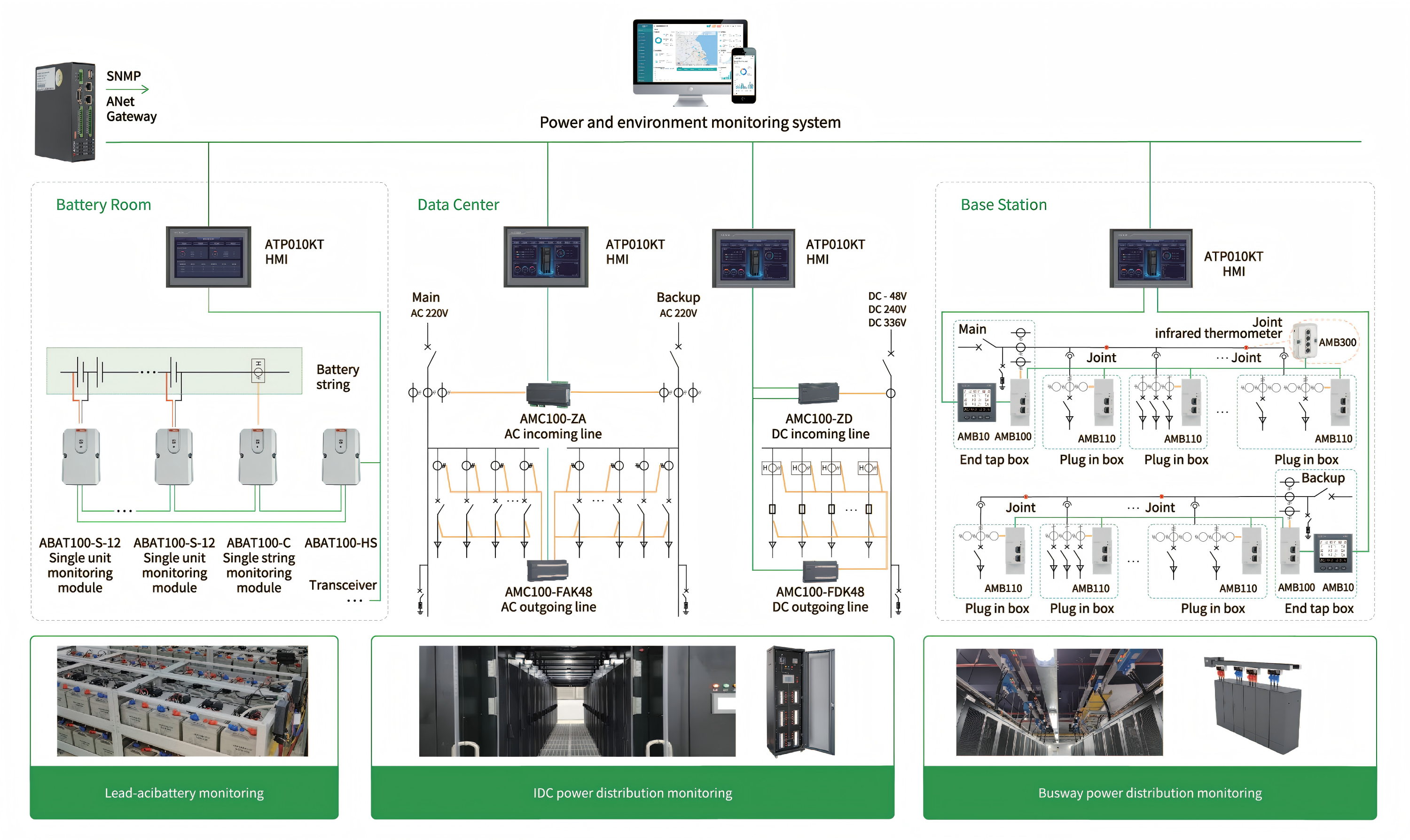

Dátové centrum EMS riešenie $ $
