Menovitý prúd: 80A/120A/200A/300A podľa CT
Certifikované MID
Rýchla odozva 100 ms
Menovité napätie: 3*230/400V
Vysoká trieda presnosti 0,5S
Komunikácia RS485
+86-18702106858 / +86-21-69156352

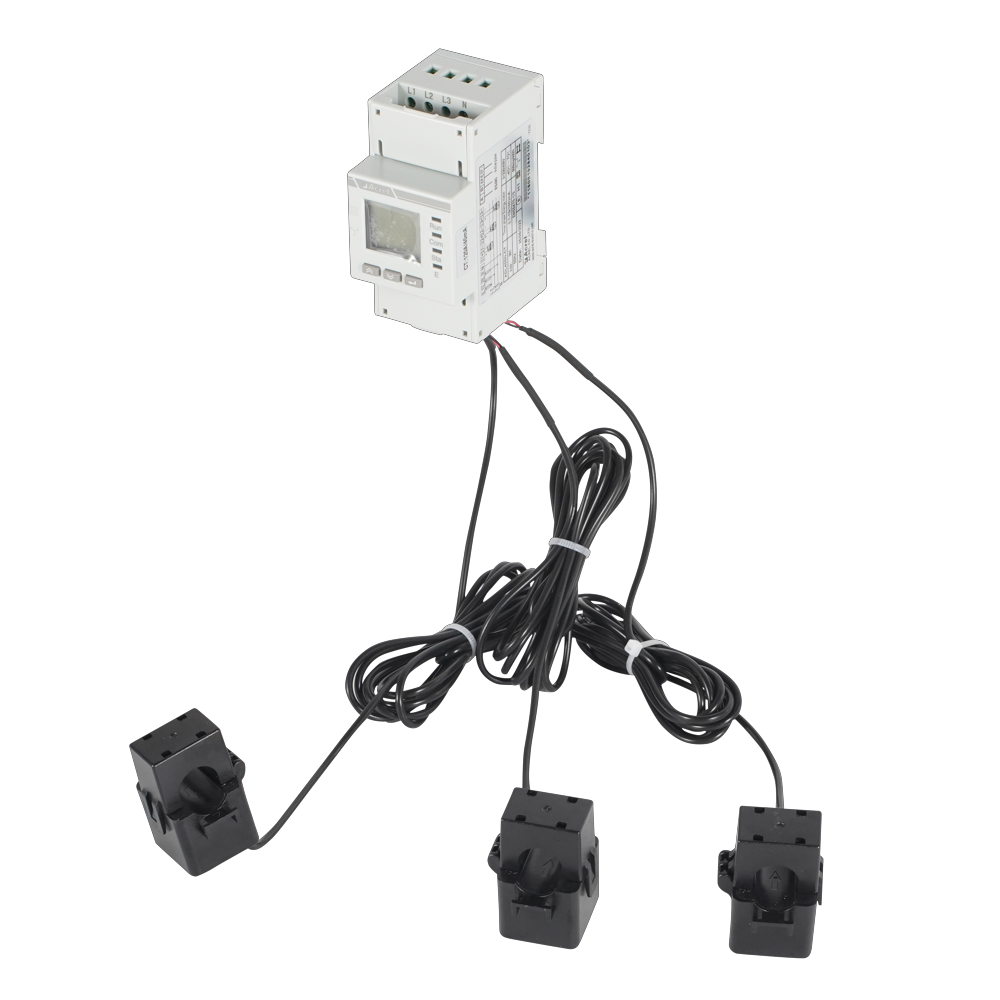

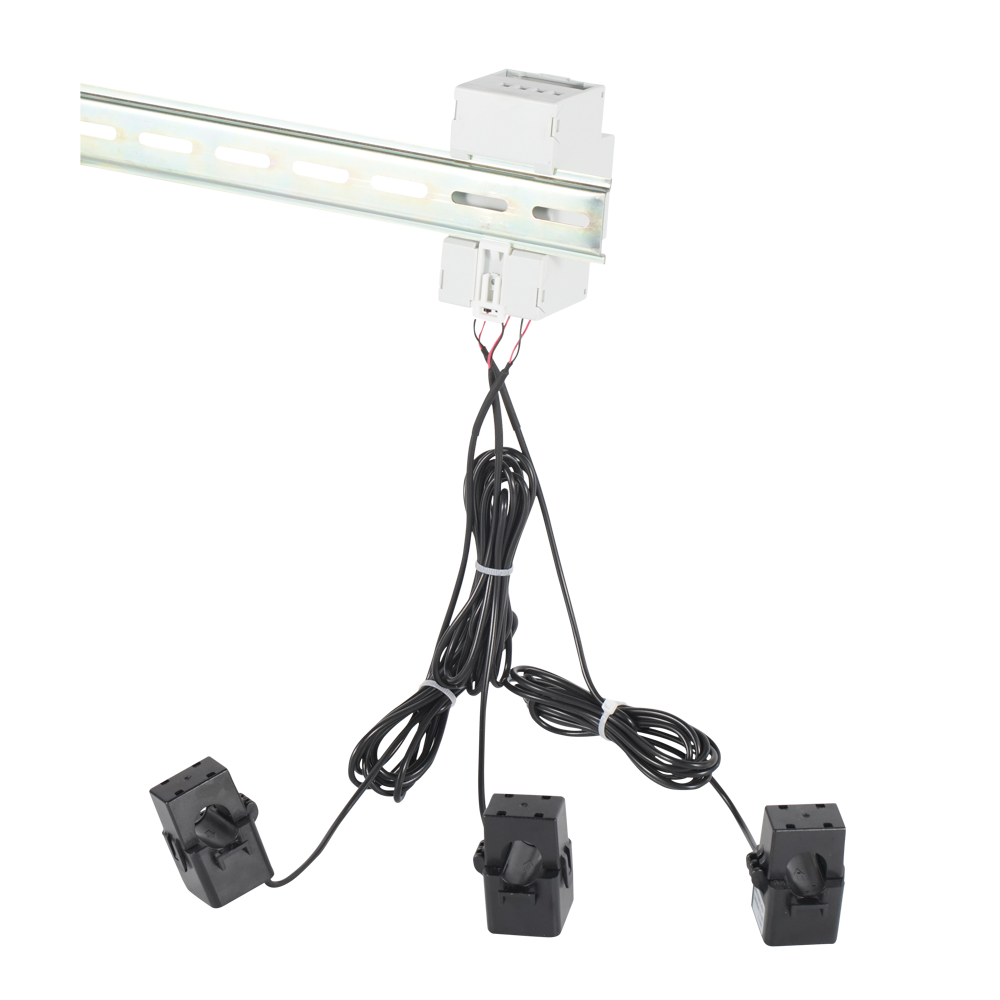

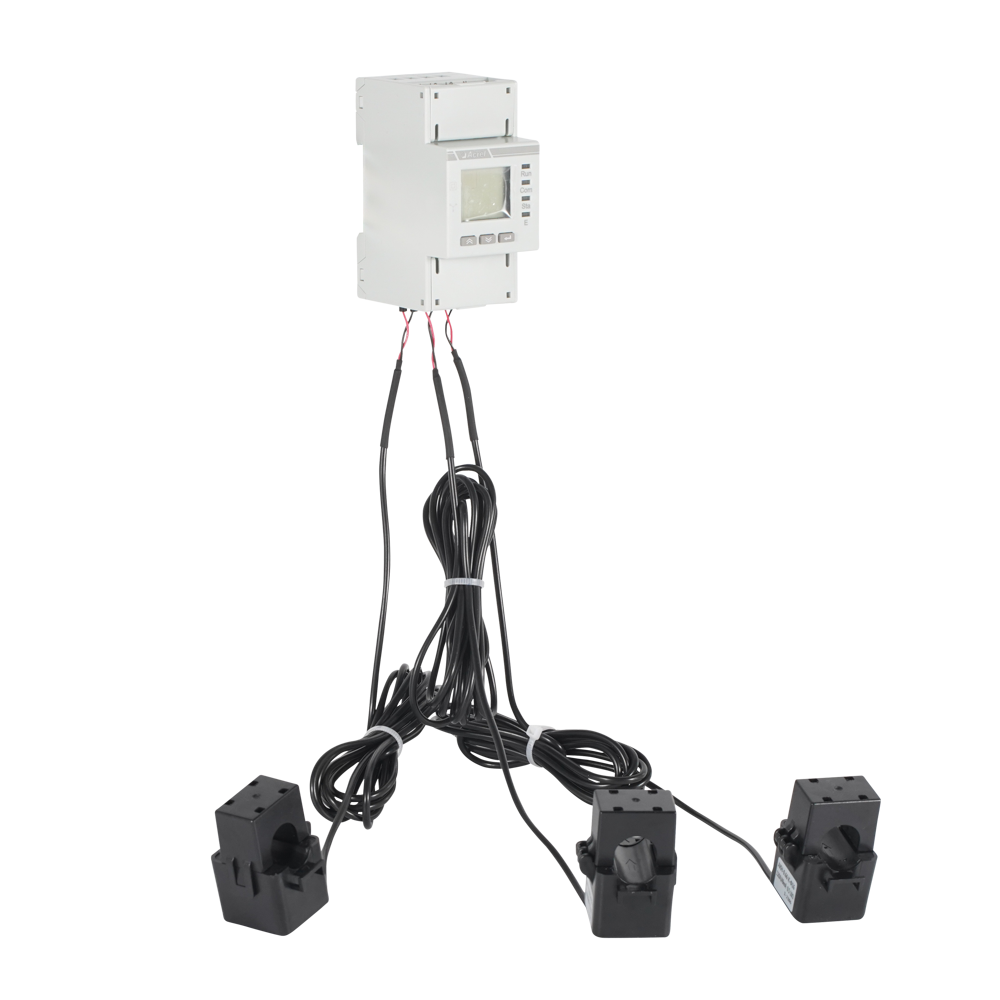

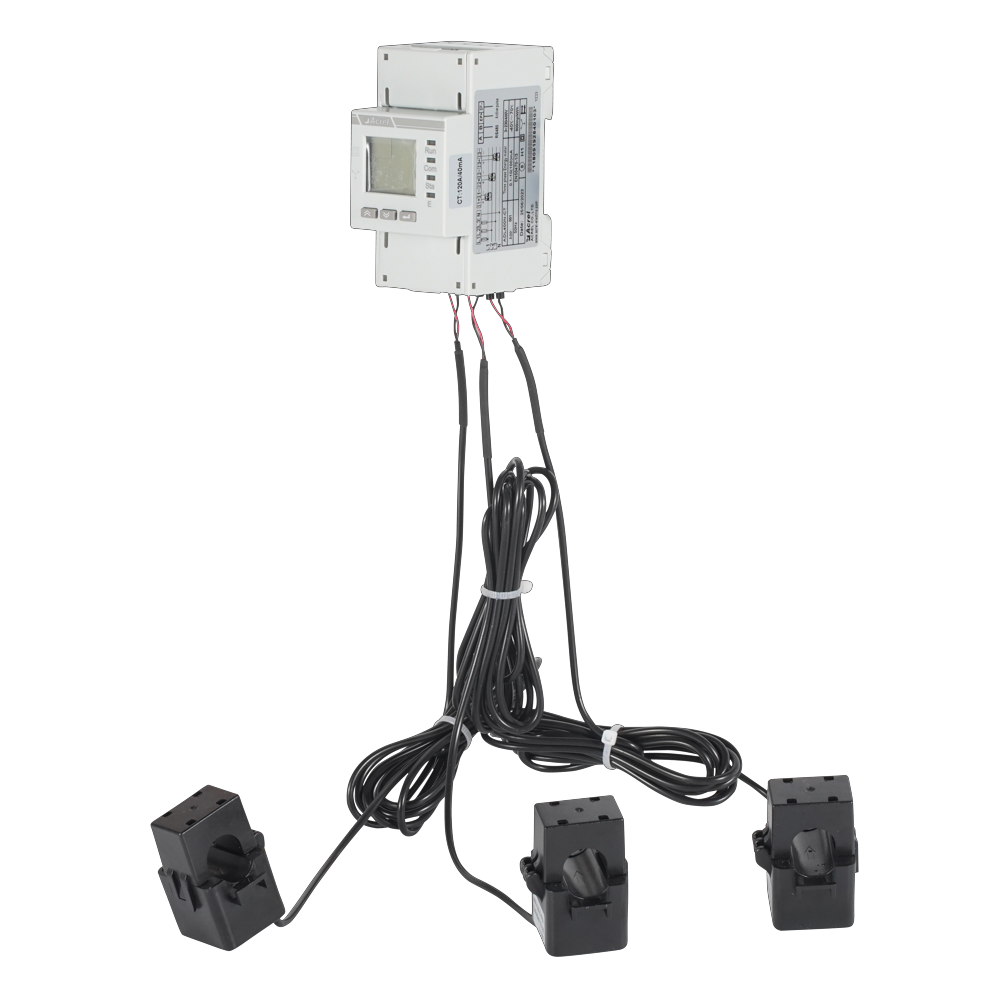

Multifunkčný elektromer na DIN lištu série ADL je inteligentné zariadenie navrhnuté pre nové systémy na výrobu energie, vrátane fotovoltaických systémov pripojených k sieti, mikro invertorov, skladovania energie a AC väzobných systémov.
Tento produkt ponúka vysoko presné meranie, kompaktný dizajn, rýchlu odozvu a jednoduchú inštaláciu. Dokáže vzorkovať, merať a monitorovať parametre napájania pri komunikácii s invertormi alebo systémami riadenia energie (EMS). Medzi kľúčové funkcie patrí zabránenie spätnému toku energie, regulácia výroby energie a riadenie nabíjania a vybíjania batérie na základe akumulovanej elektrickej energie v reálnom čase.
Okrem toho podporuje obojsmerné meranie a správu fotovoltaickej energie distribuovanej v domácnosti, čím zaisťuje efektívne a inteligentné využitie energie.
| Položka | Parametre | ||
| Model č. | ADL400N-CT | ||
| Meranie | Mriežka | Trojfázový štvorvodičový | |
| Napätie | Menovité napätie | Trojfázové: 3×230/400V | |
| Vstupný rozsah | ±20 % | ||
| Preťaženie | 1,2-násobné hodnotenie (kontinuálne) | ||
| 2-násobok hodnotenia na 1 sekundu | |||
| Spotreba energie | <2 W , <10VA | ||
| Trieda presnosti | Chyba ±0,5 % | ||
| Aktuálne | Vstupný prúd | AC 80A/120A/200A/300A | |
| Preťaženie | 1,2-násobné hodnotenie (kontinuálne) | ||
| 2-násobok hodnotenia na 1 sekundu | |||
| Spotreba energie | <1 W , <1VA | ||
| Trieda presnosti | Chyba ±0,5 % | ||
| Sila | Aktívny, jalový, zdanlivý výkon, chyba ±0,5 % | ||
| Mriežka frequency | 50/60 Hz, chyba ±0,5 % | ||
| Miera odozvy | ≤100 ms (napätie, prúd, výkon) | ||
| ≤ 1 s (elektrická energia) | |||
| Meranie category | CAT III | ||
| úroveň prepätia | OVC III | ||
| Meranie | Elektrická energia | Aktívna energia ： trieda B | |
| Reaktívna energia (presnosť triedy 2) | |||
| spotreba energie | ≤ 2 W | ||
| Elektromagnetická kompatibilita | E2 | ||
| Bezpečnosť | Sila frequency withstand voltage | Medzi komunikáciou a vstupom signálu, AC3kV 1min | |
| Izolačný odpor | Vstupné a výstupné svorky na kryte >100MΩ | ||
| Komunikácia | Rozhranie a komunikačný protokol | Rozhranie RS485 a protokol Modbus RTU | |
| Komunikácia address range | Modbus RTU:1~ 247 ； | ||
| Prenosová rýchlosť | Podpora 1200-38400bps | ||
| Životné prostredie | Prevádzková teplota | -40 ℃ ～ 70 ℃ | |
| Skladovacia teplota | -40 ℃ ～ 80 ℃ | ||
| Relatívna vlhkosť | ≤ 95 % (bez kondenzácie) | ||
| „Nie je vhodné do vlhkého prostredia“ | |||
| Nadmorská výška | ≤ 2000 m | ||
| Referenčný štandard | EN IEC 61010-1:2010 Bezpečnostné požiadavky na elektrické zariadenia na meranie, riadenie a laboratórne použitie - Časť 1: Všeobecné požiadavky. | ||
| EN IEC 61010-2-030:2010 Bezpečnostné požiadavky na elektrické zariadenia na meranie, riadenie a laboratórne použitie - Časť 2-030: Osobitné požiadavky na zariadenia so skúšobnými alebo meracími obvodmi. | |||
| EN IEC 61326-1:2021 Elektrické zariadenia na meranie, riadenie a laboratórne použitie - Požiadavky EMC - Časť 1: Všeobecné požiadavky | |||
| EN IEC 61326-2-1:2021 Elektrické zariadenia na meranie, riadenie a laboratórne použitie - Požiadavky EMC - Časť 2-1: Osobitné požiadavky na skúšanie elektromagnetickej kompatibility elektrických zariadení na meranie, riadenie a laboratórne použitie. | |||
| EN 50470-3 Zariadenia na meranie elektriny (a.c.) - Časť 3: Osobitné požiadavky - Statické merače činnej energie (indexy triedy A, B a C) | |||
| IP | IP 51 ( Musí byť inštalovaný vo vhodnom kryte s krytím IP ) | ||
| Stupeň znečistenia | II | ||
| Titul UC | III | ||
| Inštalačné prostredie | Použitie v interiéri | ||
| Stupeň ochrany | Trieda II (dvojitá izolácia) | ||
| Prostredie používania | Namontovaná skrinka (vonkajšieho plášťa sa nedá dotknúť) | ||
| úroveň | M1 | ||
| CT bezpečnosť | Izolačný odpor: greater than 1000 MΩ under normal conditions ； | ||
| Odolnosť voči elektrickej sile: Môže vydržať 4000V, 50Hz frekvenciu napájania po dobu 1 minúty ； | |||
| Nehorľavosť: Vyhovuje úrovni UL94-V0 ； | |||
