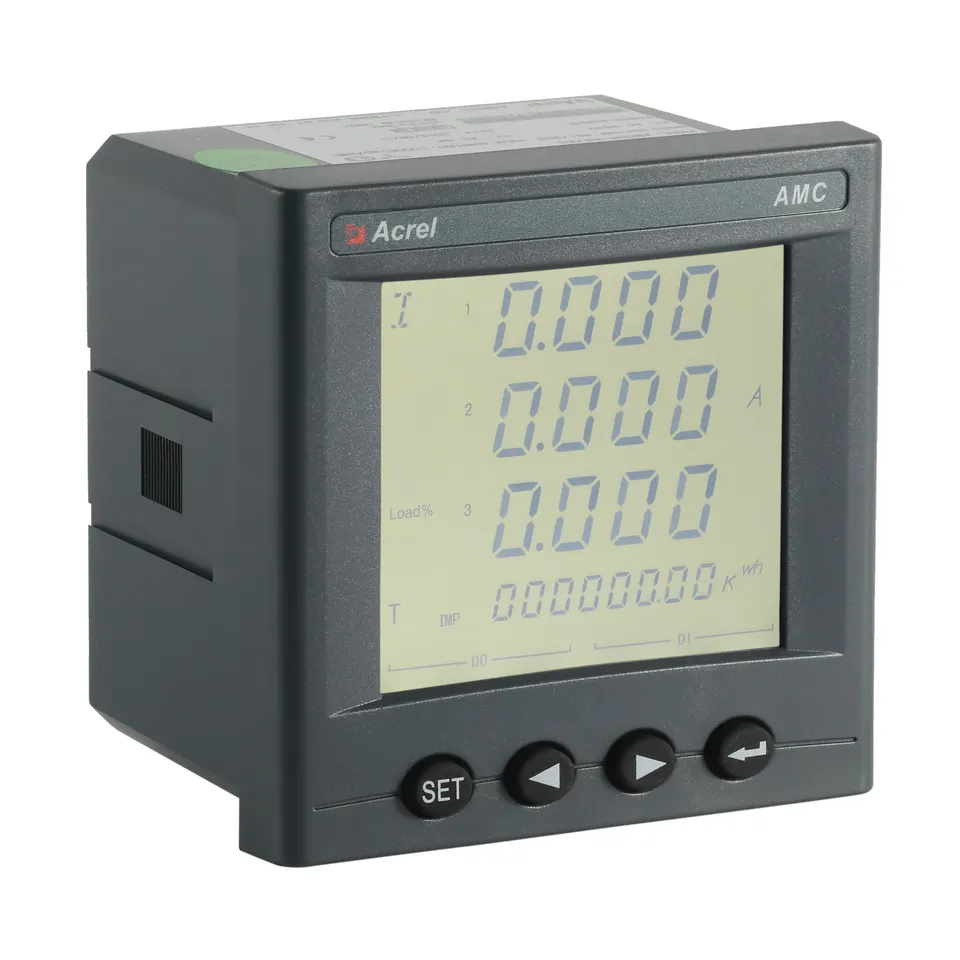

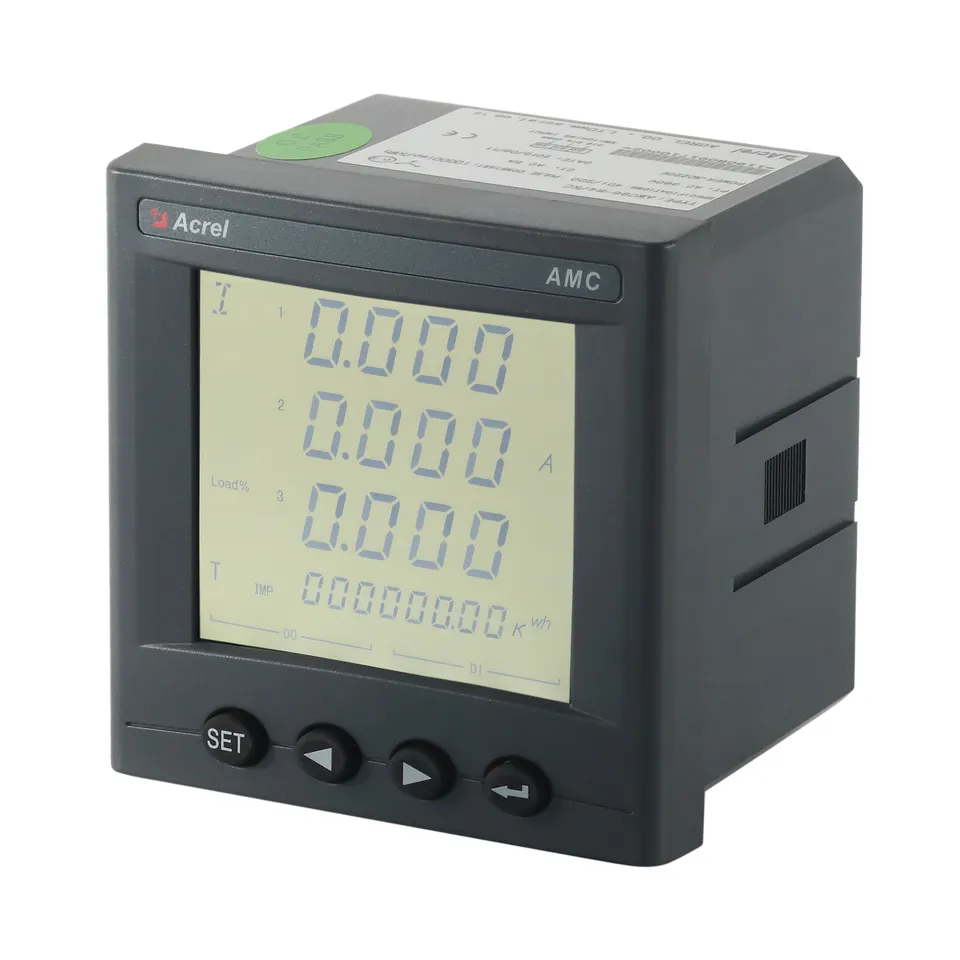

AC trojfázový programovateľný panelový elektromer

AC trojfázové meranie

Vstupný prúd: 5A/1A pri CT

THD s 2-31. harmonickými

Ture meranie RNS

4DI a 2DO

Pulzný výstup

Kontaktujte nás
PREV: AC jednofázový 100A bezdrôtový merač energie IoT
NEXT: DTSD1352 AC trojfázový elektromer pre solárny invertor Zero Export

+86-18702106858 / +86-21-69156352

[email protected]

  • Popíšte

  • AMC96L-E4/KC je vysoko presný AC trojfázový programovateľný panelový elektromer navrhnutý na monitorovanie spotreby energie v reálnom čase, správu energie a analýzu kvality energie v priemyselných, komerčných a dátových centrách. Kompaktné puzdro DIN 96 × 96 mm s multifunkčným meraním triedy 0,5 poskytuje skutočné RMS odčítanie napätia, prúdu, aktívneho/jalového/zdanlivého výkonu, účinníka, frekvencie, import/export kWh a kvarh s komunikáciou Modbus-RTU RS485 pre bezproblémovú integráciu SCADA, BMS alebo EMS. Štyri kvadrantové tarifné meranie, zachytávanie 31. harmonického skreslenia, analýza THD, zaznamenávanie dopytu, profilovanie záťaže a podpora štyroch tarifov TOU umožňujú presné účtovanie a optimalizáciu efektivity. Široký rozsah 3 × 57,7/100 V…3 × 380/660 V, 0,02-6 A priame pripojenie alebo vstup CT, obojsmerné počítadlá energie, impulzný výstup, reléový alarm a tesnenie odolné voči neoprávnenej manipulácii robia z AMC96L-E4/KC ideálne zariadenie pre rozvádzače, rozvodné dosky, fotovoltaické zariadenia, nabíjacie stanice EV-22 a I63EC spĺňajúce I05EC 61557-12 a normy CE.

  • Špecifikácie
  • Technické parametre Hodnota
    Vstup Pripojenie Jednofázový-2-vodičový, 3-fázový-3-vodičový, 3-fázový-4-vodičový
    Frekvencia 45-65Hz
    Napätie Hodnotenie:
    jednofázový: AC 100V, 400V
    Trojfázové: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(iba veľkosť 96)
    Preťaženie: 1,2-násobné hodnotenie (nepretržité): 2-násobné hodnotenie na 1 sekundu
    Spotreba energie: < 0,5VA
    Aktuálne Hodnotenie: AC IA、5A
    Preťaženie: 1,2-násobné hodnotenie (nepretržité); 10-násobné hodnotenie za 1 sekundu
    Spotreba energie: < 0,5VA
    Výstup Elektrická energia Výstup mode:open-collector photo-coupler pulse
    Pulzná konštanta: 10 000 imp/kWh (nastaviteľné), podrobnosti nájdete v schéme zapojenia.
    Komunikácia Port RS485, protokol Modbus -RTU, protokol DLT645 (verzie 07 a 97),
    prenosová rýchlosť 1200 ~ 38400
    Funkcia Prepínací vstup Suchý kontaktný vstup, vstavaný napájací zdroj; ak je model KA, je aktívny AC 220V.
    Spínací výstup Výstup mode: Relay normally open contact output
    Kapacita kontaktu: AC 250V/3A、 DC 30V/3A
    Analógový výstup 4 - 20 mA
    Trieda presnosti Frekvencia:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Napájanie AC/DC 85-265V alebo DC24V（±20%）alebo DC48V(±20%)
    spotreba energie ≤ 10 VA
    Bezpečnosť Odolné napätie výkonovej frekvencie Medzi Napájanie//Spínaný výstup// Prúdový vstup//napäťový vstup a vysielanie// Komunikácia //Pulzný výstup//spínací vstup AC 2 kV 1min;
    Medzi napájanie, spínaný výstup, prúdový vstup, napäťový vstup AC 2 kV 1 min;
    Medzi vysielaním, komunikáciou, pulzným výstupom, spínacím vstupom AC 1kV 1 min;
    Izolačný odpor Vstup、Output end to machine enclosure >100MΩ
    Životné prostredie Teplota práca: -25°C~ 65°C  skladovanie: -40°C ~ 80°C
    Vlhkosť ≤ 93 % RH Nekondenzujúca
    Nadmorská výška ≤ 2 500 miliónov $ $

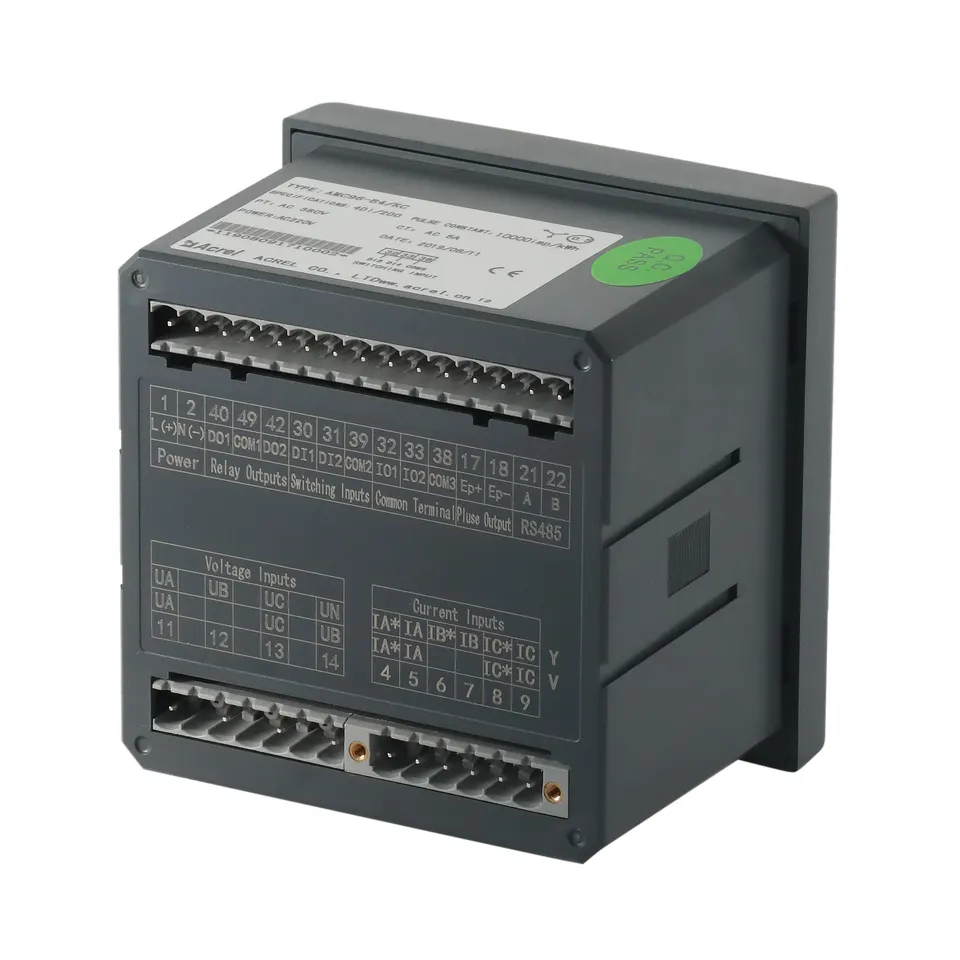

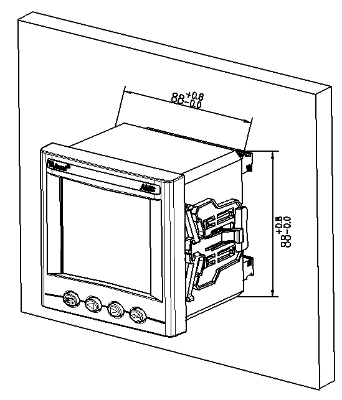

  • Schéma rozmerov a zapojenia

  • Aplikačný scenár

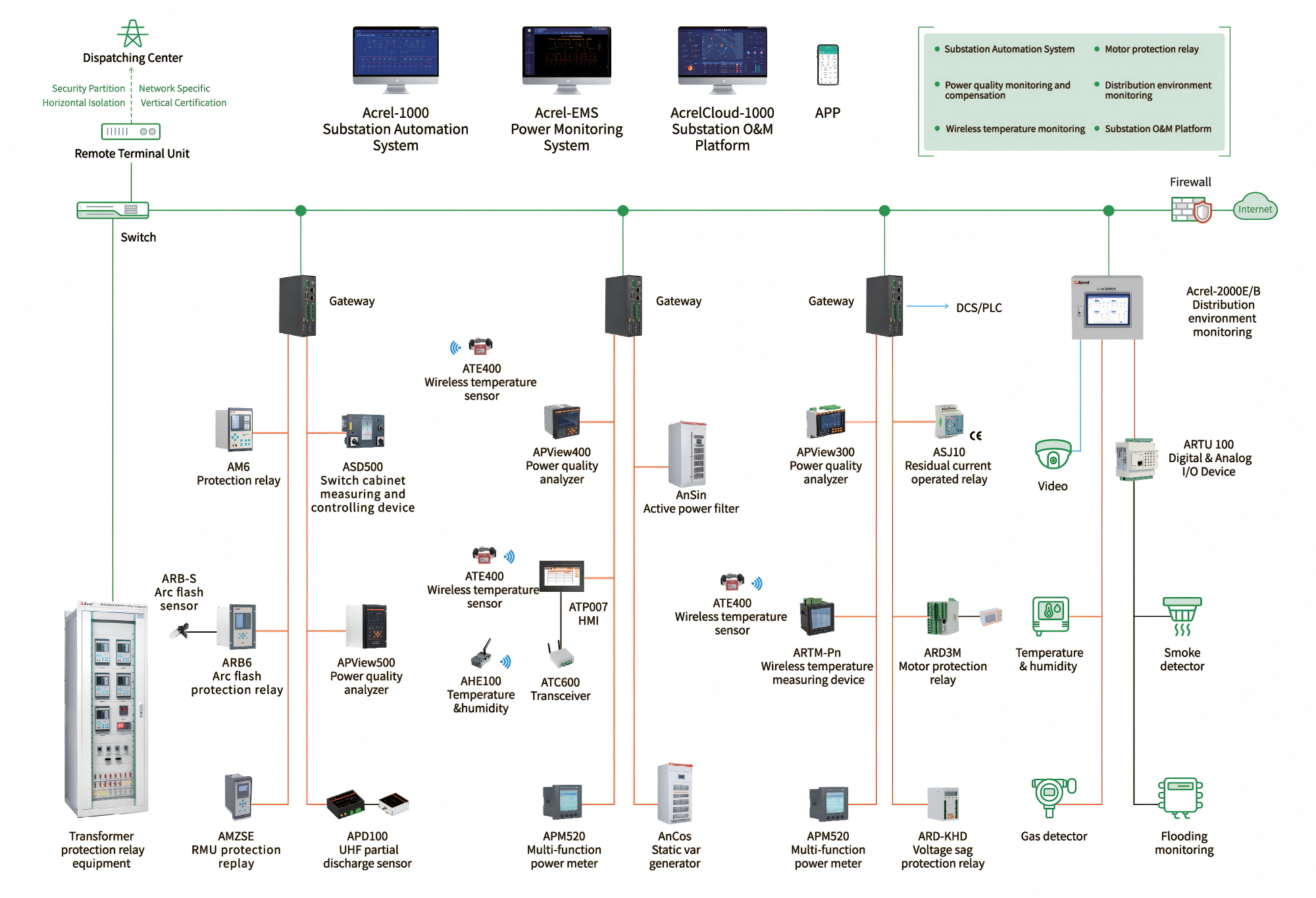

  • Riešenie monitorovania napájania

  • Aplikácia na pracovisku
