Aplikácia IT systému Acrel Medical v malajzijských nemocniciach

S rastúcim používaním elektronických zdravotníckych zariadení v nemocniciach predstavuje riziko zvodového prúdu významné ohrozenie bezpečnosti pacienta, najmä v prostrediach kritickej starostlivosti. Počas chirurgických zákrokov alebo anestézie sú pacienti priamo napojení na rôzne elektródy a senzory. Aj minimálne zvodové prúdy môžu spôsobiť úraz elektrickým prúdom, keď sú zdravotnícke pomôcky v priamom kontakte s ľudským telom.

Okrem toho zariadenia na podporu života pre kriticky chorých pacientov musia udržiavať nepretržitú prevádzku. Akékoľvek prerušenie napájania môže bezprostredne ohroziť život pacienta. Preto musia nemocničné elektrické systémy prísne spĺňať národné normy implementáciou systémov napájania IT v určených oblastiach.

Táto prípadová štúdia demonštruje aplikáciu medicínskeho izolovaného napájacieho systému Acrel v Malajzii, ktorý obsahuje:

Medicínska IT distribúcia energie

Zariadenia na monitorovanie izolácie

Systémy lokalizácie porúch

Kontaktujte nás

PREV: Žiadny predchádzajúci produkt
NEXT: Žiadny ďalší produkt

Prehľad projektu

Prehľad projektu

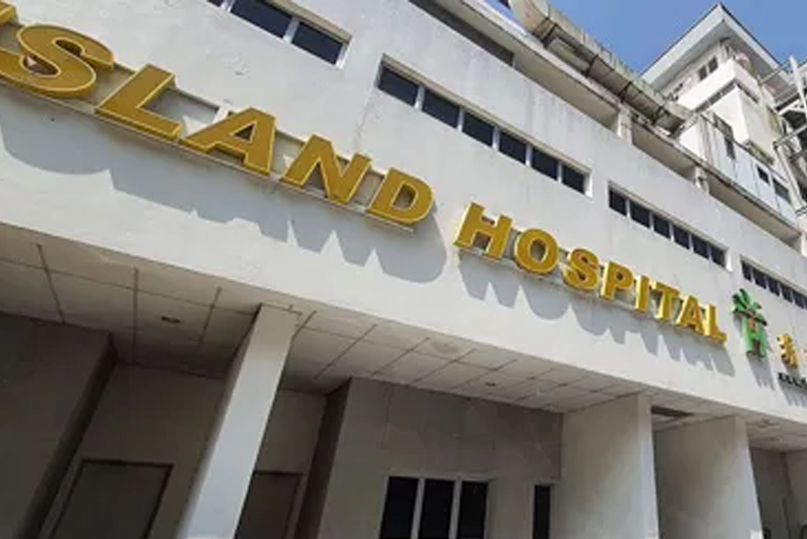

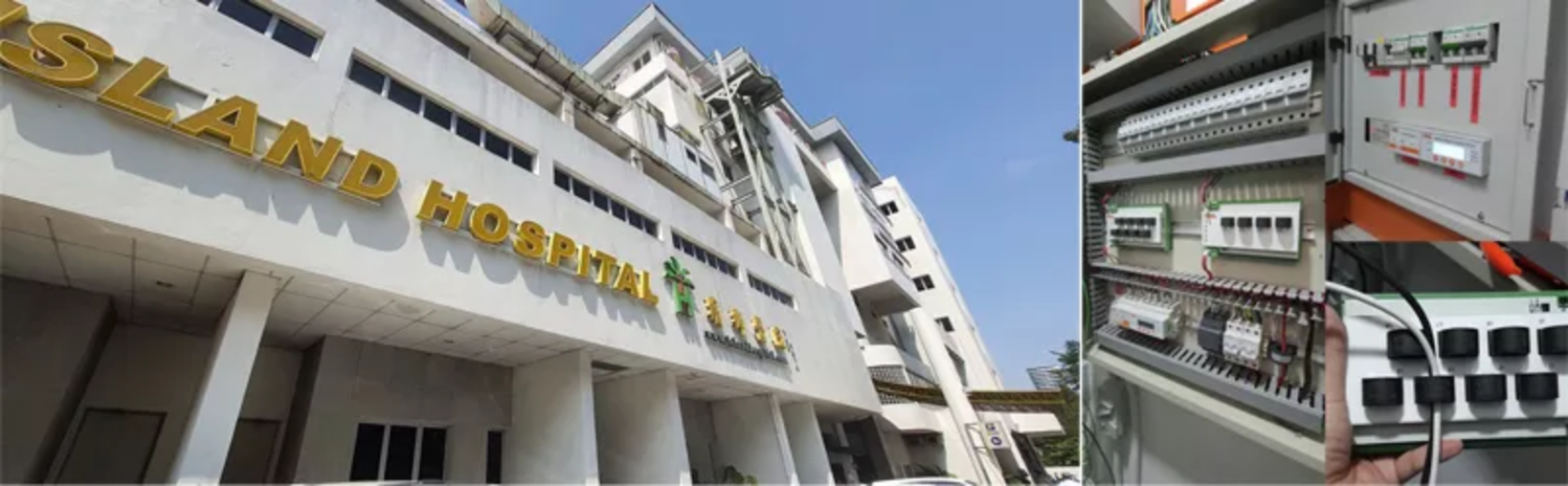

Malaysia I.E.D sa nachádza v SELANGOR DARUL EHSAN, projekt sa používa hlavne v ostrovnej nemocnici v Malajzii, produkty sa používajú na lokalizáciu porúch izolácie 12 okruhov pre 3 sady nemocničného izolovaného energetického systému, súvisiacimi produktmi sú zariadenie na monitorovanie izolácie AIM-M200, generátor testovania signálu ASG150, centralizovaný indikátor alarmu AID150, lokátor izolačného a poruchového prúdu AIL05-AIL058. AKH-0,66P26.

Úvod do medicínskeho IT systému
Zariadenie na monitorovanie izolácie a lokalizáciu porúch systému ACREL medical IT systému je vhodné pre nemocničnú operačnú sálu, JIS (CCU) a ďalšie dôležité miesta a môže poskytnúť bezpečné miesto pre takéto nepretržité a spoľahlivé riešenia napájania.

Riešenie napájania pre zdravotnícke zariadenia

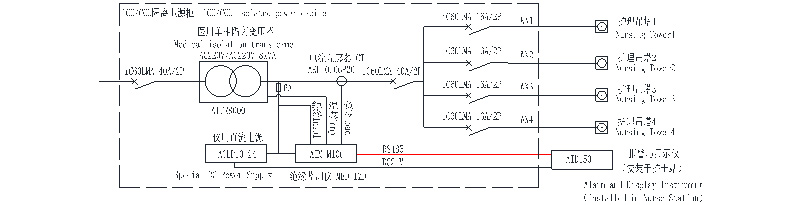

Riešenia distribúcie JIS, oddelenia CCU (napríklad schéma systému elektrickej skrine GGF-I8G)

Možnosť I bez funkcie lokalizácie poruchy

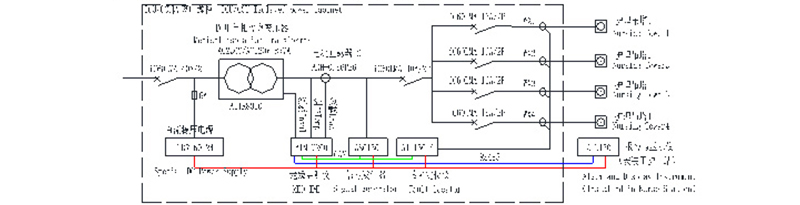

Možnosť II s funkciou lokalizácie poruchy

POZNÁMKA: V riešeniach distribúcie energie na jednotke intenzívnej starostlivosti by mal byť centralizovaný alarm a zobrazovacie zariadenie série AID nainštalovaný v sesterskej stanici, nemocničný personál sestier monitoruje prevádzkový stav každého izolovaného energetického systému.

Riešenia distribúcie v operačnej sále (napríklad schéma systému elektrickej skrine GGF-O8G)

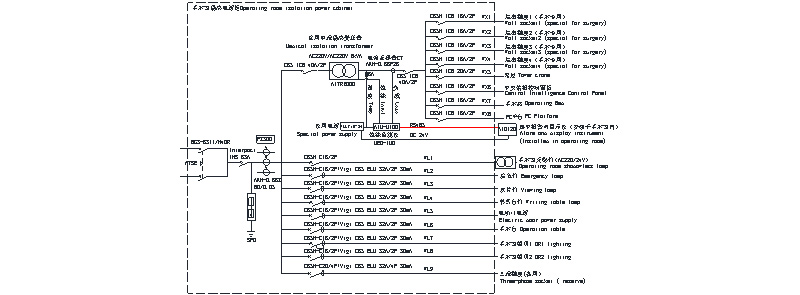

Možnosť I bez funkcie lokalizácie poruchy izolácie

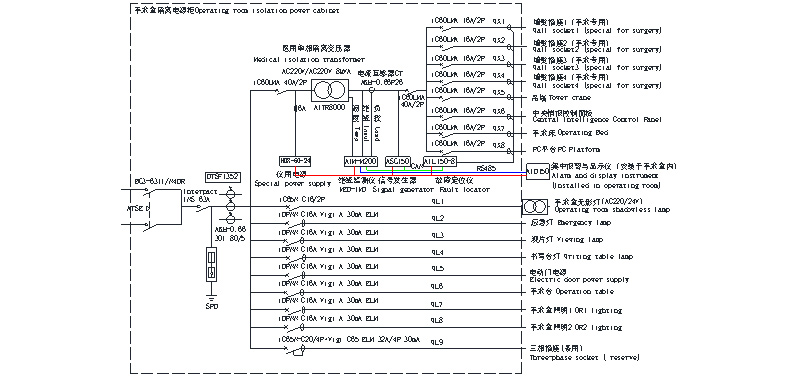

Možnosť II s funkciou lokalizácie poruchy izolácie

1. V riešeniach distribúcie energie v operačnej sále by mala byť séria externých alarmových a zobrazovacích zariadení AID nainštalovaná na paneli inteligencie vo vnútri operačnej sály alebo vedľa panela inteligencie (inštalácia na stenu). Počas operácie zdravotnícky personál monitoruje zdravotný stav izolovaného energetického systému.

2. V schéme s funkciou lokalizácie poruchy izolácie, ak je počet lokalizovaných kanálov väčší ako osem, možno použiť dve sady lokátorov AIL150. Kombinácia môže byť AIL150-8 a AIL150-4 (až 12 kanálov) alebo AIL150 -8 a AIL150-8 (až 16 kanálov).

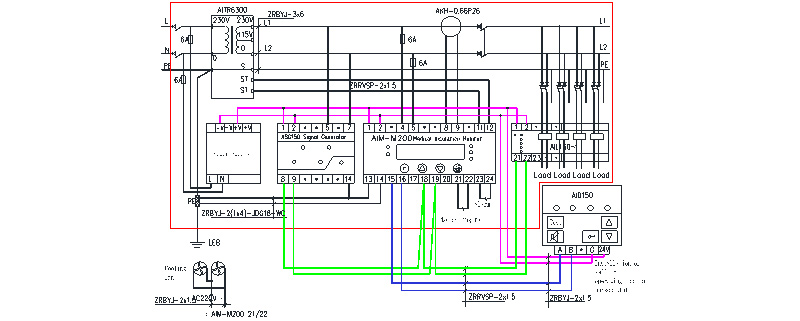

3. Typická schéma zapojenia

4. Zavedenie 7-dielneho medicínskeho IT

Názov a typ produktu	Obrázok produktu	Popis
Lekársky izolačný transformátor série AITR		Izolačný transformátor série AITR sa používa špeciálne v medicínskych IT systémoch. Vinutia sú ošetrené dvojitou izoláciou a majú elektrostatickú tieniacu vrstvu, ktorá znižuje elektromagnetické rušenie medzi vinutiami. Snímač teploty PT100 je inštalovaný v drôtenom vrecku na monitorovanie teploty transformátora. Celá karoséria je ošetrená vákuovou inváznou farbou, ktorá zvyšuje mechanickú pevnosť a odolnosť proti korózii. Produkt má dobrý výkon pri zvyšovaní teploty a veľmi nízky hluk.
AIM-M200 lekársky inteligentný prístroj na monitorovanie izolácie		Medicínsky inteligentný nástroj na monitorovanie izolácie AIM-M200 využíva pokročilú technológiu mikrokontrolérov, ktorá má vysokú integráciu, kompaktnú veľkosť, pohodlnú inštaláciu a integruje itelligence, digitalizáciu a sieťové prepojenie v jednom. Ide o ideálnu voľbu na monitorovanie izolácie izolovaných energetických systémov v zdravotníckych zariadeniach triedy 2, ako sú operačné sály a jednotky intenzívnej starostlivosti.
Transformátor prúdu AKH-0,66P26		Prúdový transformátor typu AKH-O 66P26 je ochranný prúdový transformátor podporujúci monitor izolácie AIM-M200, ktorého maximálny merateľný prúd je 60A a transformačný pomer je 2000:1. Prúdový transformátor je priamo upevnený vo vnútri skrine priskrutkovaním a sekundárna strana je vyvedená koncovkou, ktorá sa pohodlne inštaluje a používa.
Lokátor porúch izolácie AIL150-4/AIL150-8		Lokátor porúch izolácie AIL150-4/AIL150-8 adopts high sensitivity transformer combined with a high precision signal detecting circuit, which detects the signal imported into the system from the ASG150 test signal generator and accurately locates the circuits which have insulation faults. AIL150-4 insulation fault locator can locate the insulation faults of 4 circuits, and the AIL150-8 insulation fault locator can locate the insulation faults of 8 circuits.
Generátor skúšobného signálu ASG150		Generátor testovacieho signálu ASG150 využíva 32-bitový mikroprocesorový čip a vysoko presný obvod generovania signálu na realizáciu generovania špecifického testovacieho signálu. Keď má monitorovaný IT systém poruchy izolácie, môže sa spustiť a včas vyprodukovať testovací signál, pričom pracuje s lokalizáciou poruchy izolácie, aby sa zistilo miesto poruchy izolácie.
Napájací modul HDR-60-24		Jednosmerný napájací zdroj HDR-60-24 môže poskytnúť 24V jednosmerné napájanie súčasne pre AIM-M200 lekársky inteligentný prístroj na monitorovanie izolácie, generátor testovacieho signálu ASG150, lokátor porúch izolácie série AIL150 a centralizovaný alarm a zobrazovací prístroj AID150 Napájací zdroj má vysokú kapacitu, stabilný výstup napätia a pohodlnú inštaláciu, ktorá môže spĺňať požiadavky na napájanie vyššie uvedených meračov a je odporúčaným produktom napájacieho zdroja.
AID1 50 centralizovaný alarm a zobrazovací prístroj		Centralizovaný alarm a zobrazovací prístroj AID150 využíva LCD displej z tekutých kryštálov a dosahuje výmenu údajov s lekárskym inteligentným prístrojom na monitorovanie izolácie AIM-M200 prostredníctvom komunikačného rozhrania RS485, ktoré dokáže v reálnom čase monitorovať viackanálové údaje prístroja na monitorovanie lekárskej izolácie AIM-M200.
