Bezdrôtové meranie teploty transformátor/prípojnica/konektorový kontakt/motor Rozlúčte sa s pasívnymi opravami, 24-hodinovým online meraním teploty a nainštalujte si „teplomery“ na vaše elektrické zariadenia!

15 04, 2026

Význam monitorovania teploty pre elektrické zariadenia

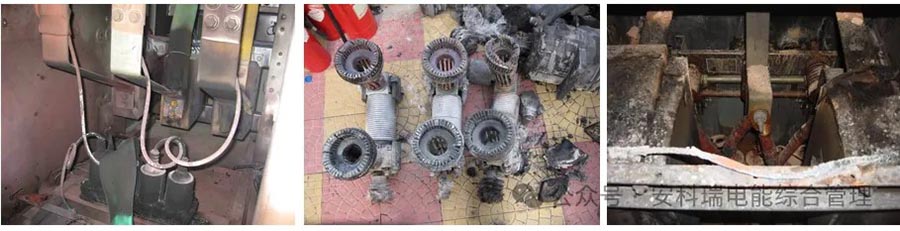

Elektrina je záchranným lanom priemyselnej výroby, komerčnej prevádzky a zabezpečenia živobytia a teplota zariadenia je „barometrom“ elektrickej bezpečnosti. Vysokonapäťové a nízkonapäťové rozvádzače, transformátory, prípojnice a káblové spoje sú náchylné na lokálne prehriatie v dôsledku zlého kontaktu, starnutia izolácie a preťaženia počas dlhodobej prevádzky s vysokým zaťažením. Ak sa včas nemonitoruje, môže spôsobiť poškodenie zariadenia, prerušenie výroby alebo dokonca elektrické požiare s vážnymi následkami, ktoré sú nepredstaviteľné.

Pokiaľ sú rôzne elektrické zariadenia pripojené k napájaciemu systému, generujú určité množstvo tepla určitým prúdom a teplota stúpa. V elektrizačnej sústave je veľa veľkých havárií spôsobených zintenzívnením prehrievania elektrických zariadení. Ak je možné včas odhaliť skryté nebezpečenstvo prehriatia elektrického zariadenia, včas vykonať opatrenia na údržbu alebo opravu a odstrániť skryté nebezpečenstvá poruchy, výrazne znížiť prevádzkové nehody napájacieho systému a zlepšiť spoľahlivosť napájania. Preto je veľmi dôležité včas odhaliť a správne analyzovať prehriate časti elektrického zariadenia.

Tradičné metódy merania teploty už nedokážu držať krok s modernými požiadavkami na bezpečnosť elektrickej energie

① Teplotný test vosku nemožno monitorovať v reálnom čase, čo predstavuje značné riziko starnutia a zlyhania.
② Infračervené meranie teploty má slepé miesta, ktoré nie je možné zistiť alebo sa na ne v uzavretej skrini spoľahnúť.
③ Káblové vedenie na meranie teploty je zložité, s vysokými izolačnými rizikami, ťažkosťami pri renovácii a vysokými nákladmi na údržbu.
④ Režim pasívnej opravy a následnej nápravy nemôže zabrániť skrytému riziku prehriatia.

Kompletné softvérové a hardvérové riešenie bezdrôtového merania teploty Acrel

Integrované riešenie bezdrôtového merania teploty pre všetky scenáre spoločnosti Acrel, ktorého jadrom je „pasívne bezdrôtové pripojenie, presné snímanie, inteligentné varovanie a pohodlná obsluha a údržba“, úplne prelomí prekážku tradičného merania teploty a dosiahne skok od „pasívnej opravy“ k „aktívnej prevencii a kontrole“ v oblasti bezpečnosti napájania.

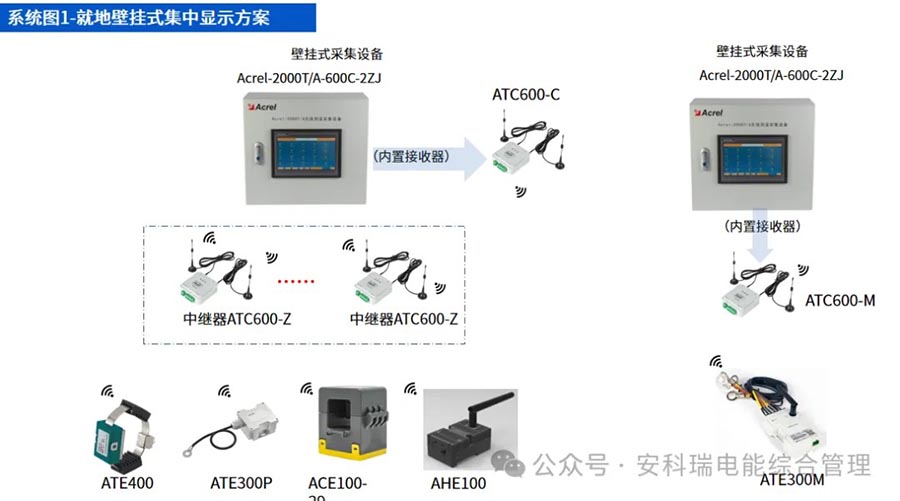

Máme riešenia bezdrôtového merania teploty Acrel, ktoré zahŕňajú senzory, transceivery, zobrazovacie zariadenia a integrované systémové platformy!

Aké sú scenáre aplikácie pre bezdrôtové meranie teploty? Kde sa používa?

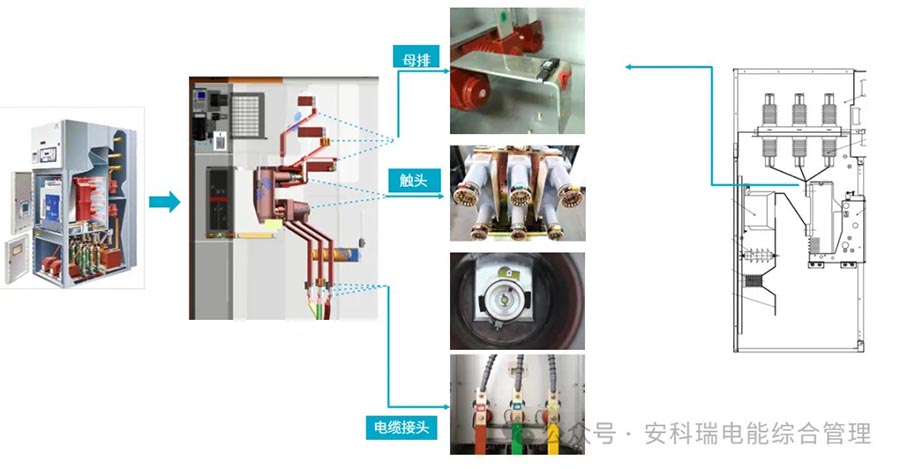

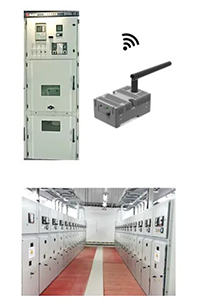

Požiadavky na meranie teploty - Vysokonapäťové rozvádzače

Napríklad: meranie teploty káblových spojov, kontaktných bodov a prípojníc.

Meranie teploty káblového spoja
Kontaktné meranie teploty
Meranie teploty materskej prípojnice

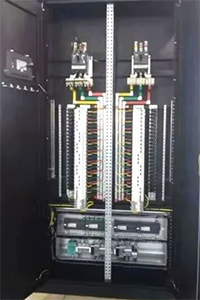

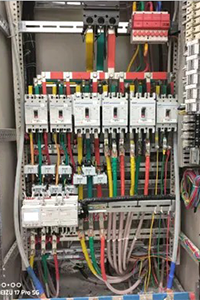

Požiadavky na meranie teploty - Nízkonapäťová skriňa

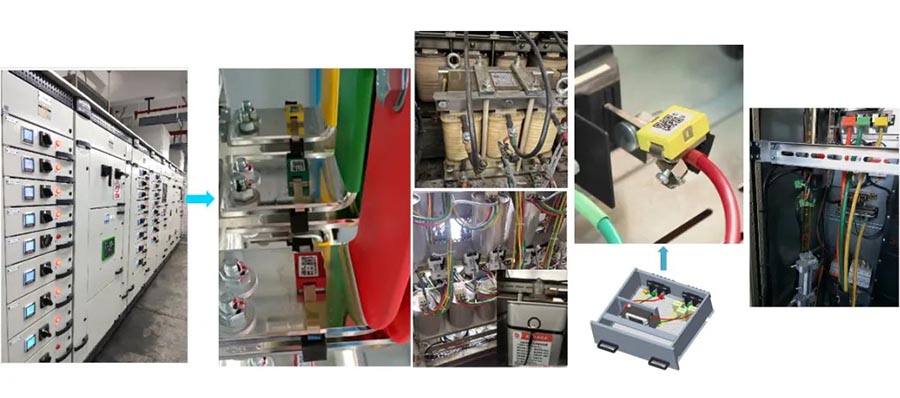

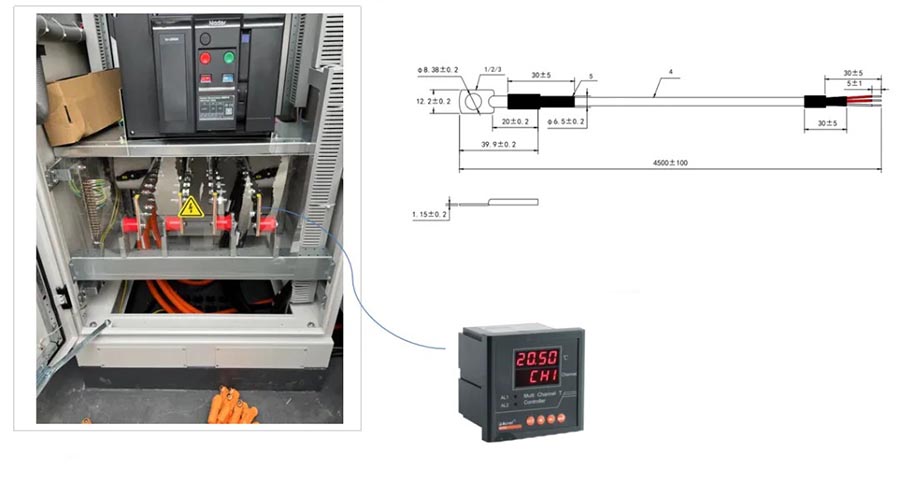

Napríklad meranie teploty pre konektory/prípojnice rámového ističa, kondenzátorové/reakčné povrchy, káblové konektory zásuvkovej skrine a nízkonapäťové výstupné káblové konektory.

· Meranie teploty konektora ističa/prípojnice rámu

· ATE400

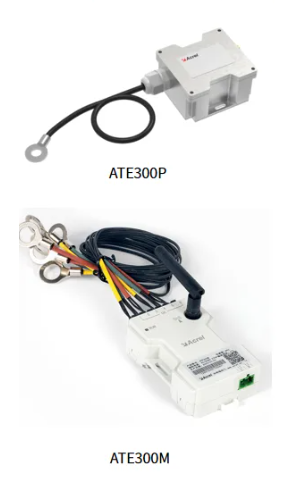

· Krabička na meranie povrchu kondenzátora/reaktancie

· ATE300 mil

· Meranie teploty konektora kábla zásuvkovej skrine

· ATE400

· Meranie teploty konektora nízkonapäťového výstupného kábla

· ACE100

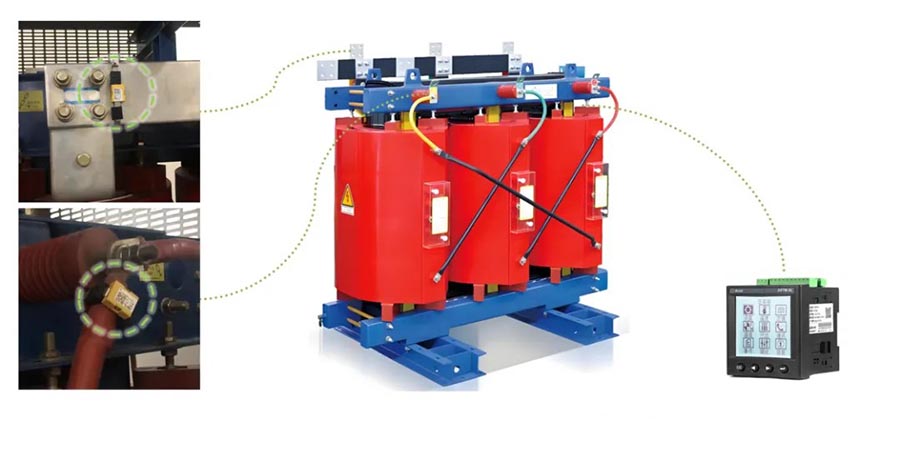

Požiadavky na meranie teploty - Meranie teploty transformátora

Napríklad meranie teploty spojov transformátorov a vnútorných vinutí.

· Meranie teploty spoja transformátora

· ATE400

· Meranie teploty vnútorného vinutia transformátora

· (vopred zabudovaný PT100) ARTM-8L

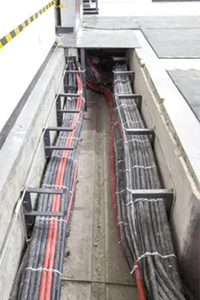

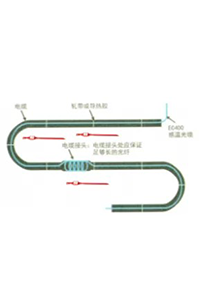

Požiadavky na meranie teploty - rozvodná skriňa, vnútorný kábel, skriňa/interiér atď

Napríklad meranie teploty rozvodných skríň, vnútorných káblových žľabov a vnútornej teploty a vlhkosti rozvádzačov/rozvádzačov.

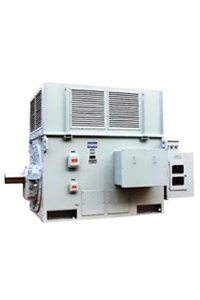

Požiadavky na meranie teploty - meranie teploty motora

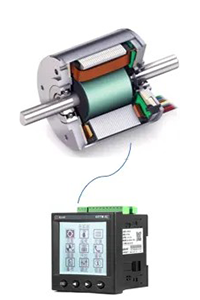

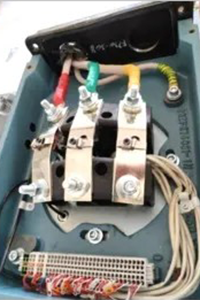

Napríklad: meranie teploty na povrchu motora, meranie teploty na spojovacej skrinke motora a meranie teploty na vnútornom vinutí motora.

Potreby merania teploty zákazníkov v priemysle - Dátové centrum

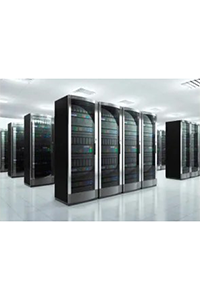

Napríklad: meranie teploty vnútorných krytov káblových žľabov/zbernicových kanálov, meranie teploty serverov dátového centra a meranie teploty spojov skríň stĺpov dátového centra.

Požiadavka priemyselného zákazníka na meranie teploty - zásobník energie

Napríklad je potrebné meranie teploty pre DC prípojnicu zásobníka energie

Model PT100: MPT101B130006

Napäťová odolnosť: AC3000V/DC 4300V

DC prípojnica pre zásobník energie

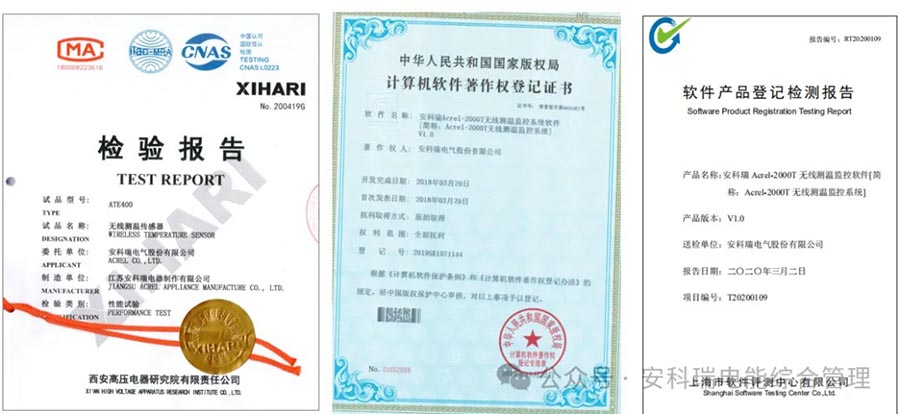

Certifikát kvalifikácie produktu na bezdrôtové meranie teploty Acrel

Štyri hlavné výhody definujú nový štandard pre meranie teploty energie

1. Pasívne bezdrôtové bezúdržbové, eliminujúce bezpečnostné riziká od koreňového adresára

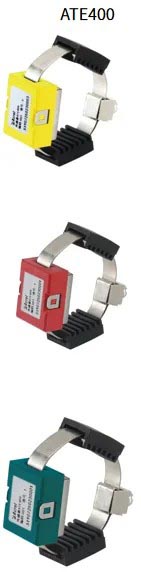

Pasívny RFID senzor série ATE800 využíva technológiu získavania energie na rádiovej frekvencii, ktorá nevyžaduje batérie ani kabeláž a je bezúdržbová po celý život, čím sa úplne vyhýba rizikám zlyhania batérie a izolácie vysokonapäťových káblov v prostrediach s vysokou teplotou. Senzor ATE400 indukčný výkonový senzor, možno spustiť, keď je ≥ 5A, s dlhou životnosťou a stabilnou online prevádzkou v scenároch vysokého zaťaženia, čo výrazne znižuje náklady na prevádzku a údržbu.

2. Vysoko presné snímanie, schopné presne zachytiť nárast teploty o 0,5 ℃

Pomocou vysoko presných čipov na meranie teploty s presnosťou ± 1 ℃ a rozsahom merania teploty -50 ℃~ 125 ℃ dokáže citlivo zachytiť malé zmeny nárastu teploty, vopred upozorniť na zvýšený kontaktný odpor a potenciálne chyby prehriatia a potlačiť skryté nebezpečenstvá v štádiu púčikov. Dáta zostávajú stabilné v prostrediach so silným rušením, vďaka čomu ich možno bezpečne používať vo vysokonapäťových skriniach a scenároch s hustou zbernicou.

3. Inštalácia s nulovými úpravami, nové aj staré projekty môžu byť rýchlo implementované

Existujú rôzne inštalačné formy, ako napríklad typ popruhu, typ skrutky a typ záplaty, ktoré nevyžadujú demontáž alebo odpojenie zariadenia. Prijímač podporuje inštaláciu na koľajnicu, flexibilný výber antény 13774430992, stabilný signál pre zložité skrine, rýchle nasadenie pre nové projekty a upgrade na jedno kliknutie pre staré rozvodne.

4. Inteligentné ovládanie s úplným reťazcom, lokálne a vzdialené "duálne poistenie"

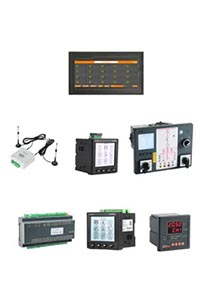

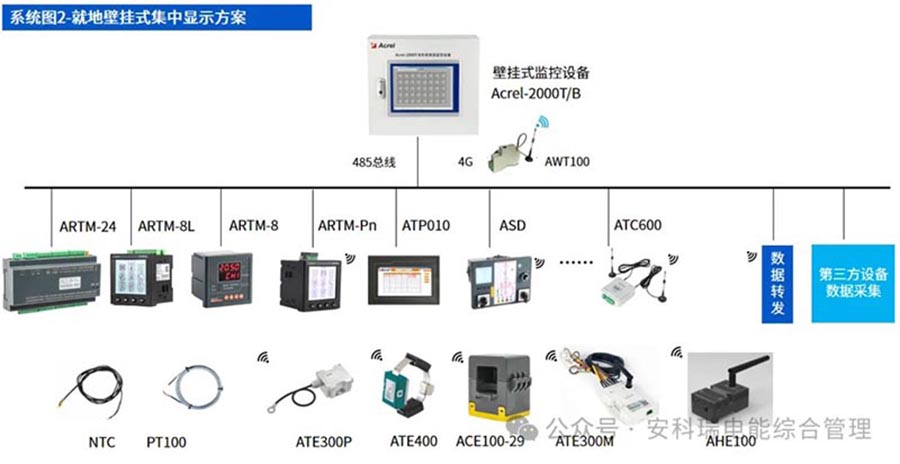

Od monitorovania jednej skrinky až po centralizované ovládanie, Ankerui vybudovalo kompletnú produktovú maticu:

Zobrazovacie zariadenie ARTM Pn: podporuje 60 senzorov na jednotku, vhodné pre malé a stredne veľké distribučné miestnosti;

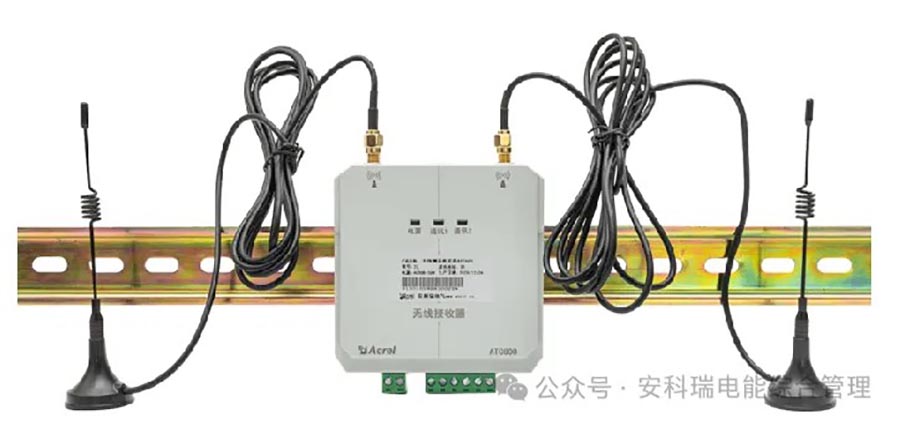

Bezdrôtový transceiver na meranie teploty ATC: podporuje centralizovaný prístup k 240 pozíciám senzorov;

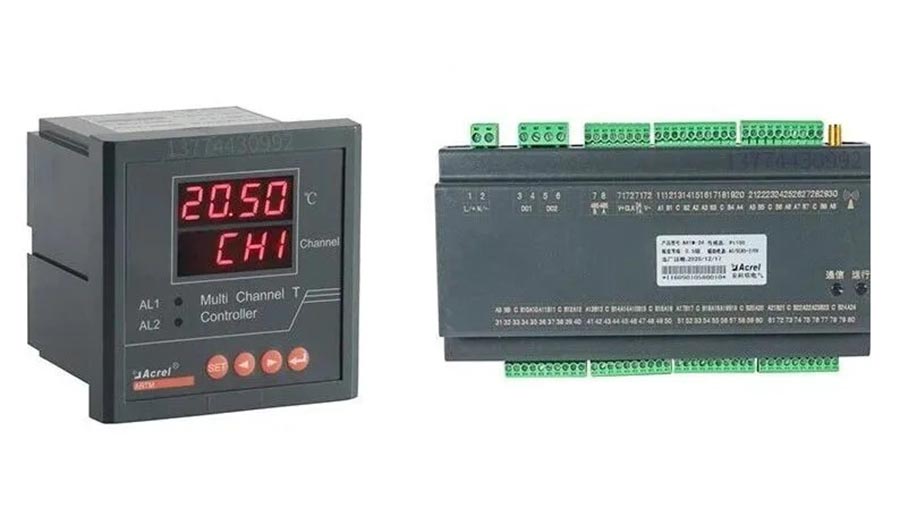

Inšpekčný prístroj ARTM8: Prispôsobený na viackanálové meranie teploty transformátorov a reaktorov.

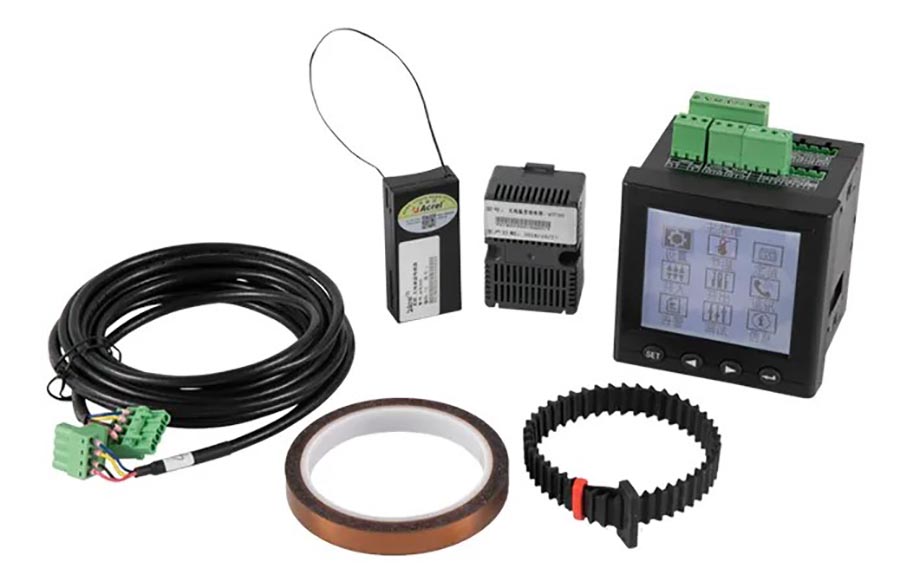

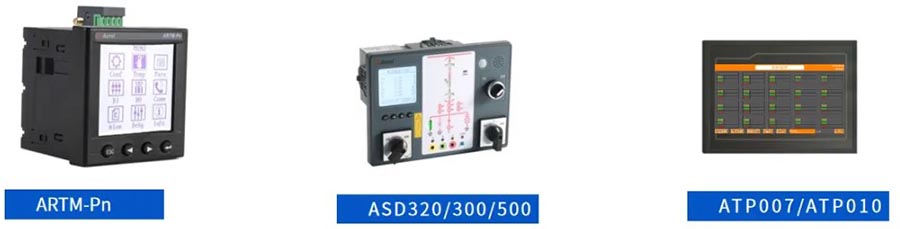

Bezdrôtový prístroj na meranie a kontrolu teploty s 8/24 kanálmi

Zobrazovací terminál

ARTM-Pn
Pracovné napájanie: AC85~265V, DC100~300V adaptívne, spotreba 8W
Spôsob inštalácie: Zabudovaná inštalácia, otvor 92 * 92, hĺbka 65
Komunikačné rozhranie: 1 sériové komunikačné rozhranie RS485, komunikačný protokol Modbus RTU
Kontaktné meranie teploty: can connect to 60 ATE400
Kontaktné meranie teploty accuracy: ± 1 ² C
Akvizícia vstupu: 4-kanálový vstavaný 12V vstup, schopný zhromažďovať stav polohy ističov, ručných vozíkov atď.
Konfigurácia výstupu: 2-kanálový pasívny výstup, s funkciou alarmu vysokej teploty/prehriatia/fázového teplotného rozdielu/náhlej zmeny teploty
Meranie elektrických parametrov: prúd, napätie, frekvencia, činný výkon, jalový výkon, kWh atď., úroveň 0,5

320/300/500 ASD
Pracovný zdroj: AC/DC 220V, AC/DC110V adaptívny
Požiadavka na stavový vstup: Vstup pasívneho suchého kontaktu (interné napájanie zariadenia na zobrazenie stavu)
Presnosť merania a regulácie teploty a vlhkosti: teplota<1 °C; relatívna vlhkosť <3%
Bezdrôtové meranie teploty: možno použiť s bezdrôtovým snímačom teploty ATE400, rozsah merania teploty -50 ℃ ~ 125 ℃ C
Výkon kúrenia a alarmu: AC220V/5A
Požiadavka na živé zobrazenie: Skratový prúd sekundárnej strany živého snímača k zemi pri menovitom napätí by mal byť väčší ako 200uA
10kV systém, kapacita snímača>100pF;
35kV systém, kapacita snímača>35pF;
6kV systém, kapacita snímača>180pE
Komunikácia: sériové komunikačné rozhranie RS485, protokol Modbus RTU (ASD500 s veľkým sieťovým portom)
Rozmery: 238 mm * 178 mm * 83 mm (šírka * výška * hĺbka)

ATP007/ATP010
Pracovné napájanie: DC24V
Spôsob inštalácie: Vstavaná inštalácia
Komunikačné rozhranie: Štandardná konfigurácia obsahuje 1 sériové komunikačné rozhranie RS485 (protokol Modbus RTU)
1 ethernetový port
Kontaktné meranie teploty accuracy: ± 1 ° C
Alarm vysokej teploty: Bzučiak bieleho pásu zariadenia sa aktivuje, keď teplota prekročí nastavenú hodnotu

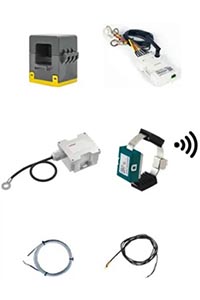

Aktívny bezdrôtový snímač teploty

Bezdrôtový snímač teploty napájaný CT

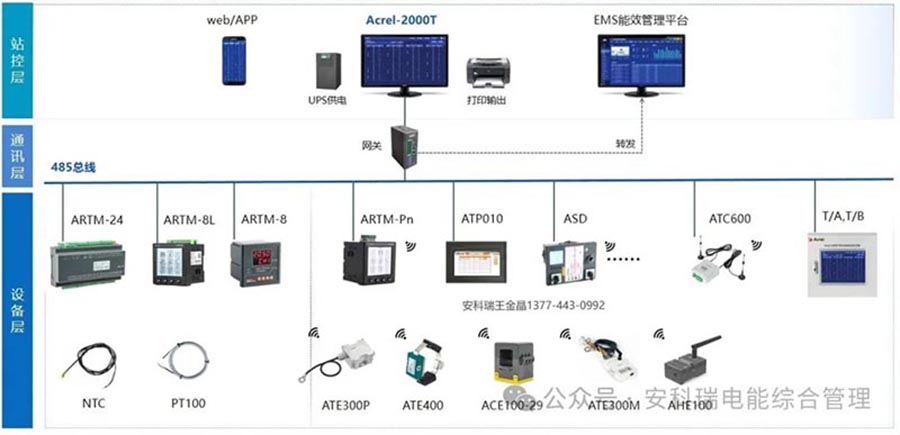

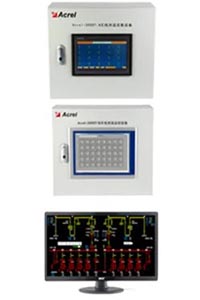

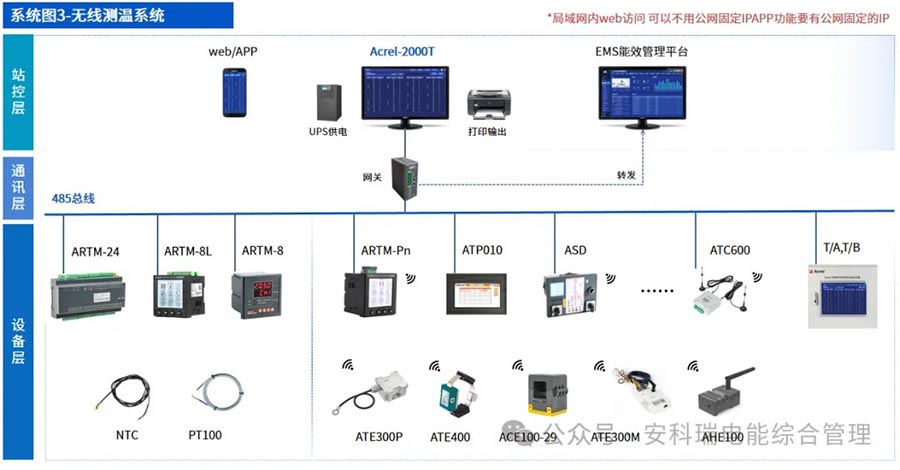

Platforma bezdrôtového systému monitorovania teploty Acrel-2000T ako „inteligentný mozog“ dosahuje 24-hodinové monitorovanie v reálnom čase, viacúrovňové varovanie (hlasové vyskakovacie okná APP SMS), sledovanie historických údajov a riadenie kontroly v uzavretej slučke. Dokáže zachytiť stav teploty celej stanice bez opustenia domova, čo výrazne zlepšuje efektivitu prevádzky a údržby.

Úplné pokrytie scény, ktoré zaisťuje podnikovú elektrickú bezpečnosť

Bezdrôtové riešenie merania teploty od Ankerui sa široko používa v:

√ Oblasť chemického / oceliarskeho / výrobného závodu

√Dátové centrum, logistické centrum

√Cold Chain Park

√Nová výstavba a renovácia rozvodní a rozvodní

√Letiská, nemocnice, komerčné budovy, dopravné uzly

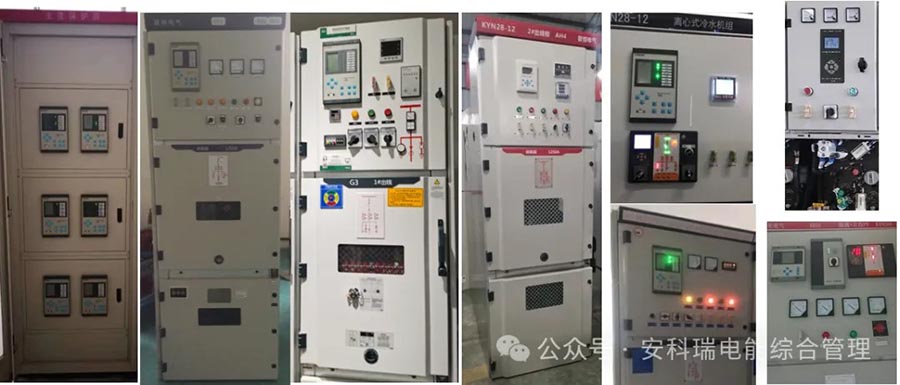

√ Vysokonapäťové skrine, prípojnice, káblové konektory, kontakty ističov.

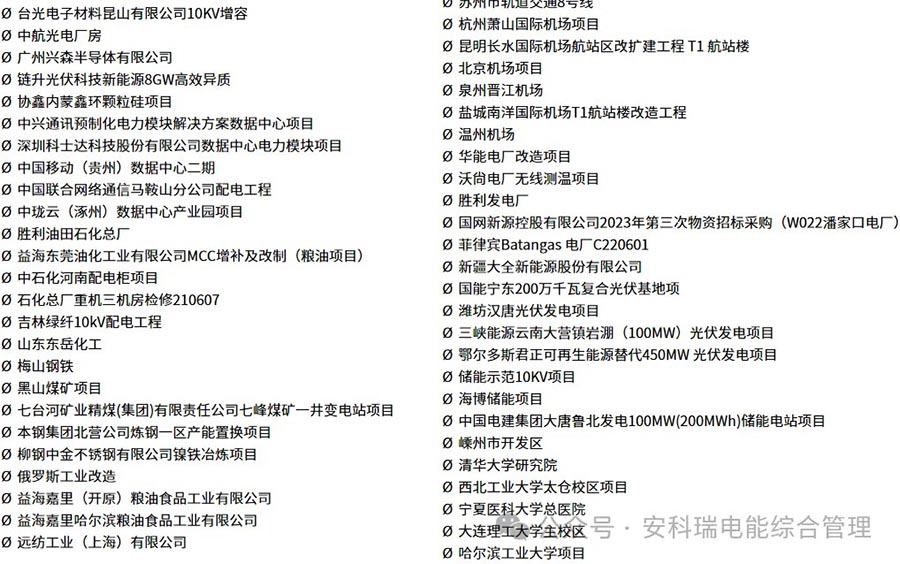

Zdieľanie prípadu

Anglický chemický projekt Shandong zahŕňa hlavnú 35 kV rozvodňu a 3 10 kV rozvodne s celkovým počtom 76 vysokonapäťových skríň. Každá skriňa je vybavená 6-bodovým bezdrôtovým meraním teploty pomocou senzorov ATE200/ATE400 a inteligentného riadenia ASD320 na dosiahnutie 24/7 online merania teploty a abnormálneho varovania v reálnom čase pred vysokonapäťovými zariadeniami v celej stanici, efektívne zaisťuje elektrickú bezpečnosť pri vysoko rizikových chemických scenároch a eliminuje riziká prehriatia, požiaru a neplánovaných výpadkov elektriny.

Elektrická bezpečnosť nie je maličkosť; presné meranie teploty zaisťuje bezpečnosť

Dnes, s urýchleným presadzovaním duálneho uhlíka a budovania inteligentných sietí, už elektrická bezpečnosť nie je „otázkou s viacerými možnosťami“, ale „povinným kurzom“. Prehriatie elektrického zariadenia je hlavným skrytým nebezpečenstvom, ktoré spôsobuje výpadky prúdu a elektrické požiare. Tradičné metódy merania teploty majú bolestivé body, ako sú veľké slepé miesta, nemožnosť monitorovania v reálnom čase a ťažkosti pri renovácii.

Riešenie integrácie bezdrôtového merania teploty pre všetky scenáre od Ankerui má hlavné výhody pasívneho bezdrôtového pripojenia, vysoko presného snímania, inštalácie s nulovými modifikáciami a inteligentného riadenia s úplným reťazcom, ktoré sa posúva od pasívnej opravy k aktívnej prevencii a kontrole. Senzory série ATE nevyžadujú batérie, sú bezúdržbové a sú spárované s monitorovacou platformou Acrel-2000T na dosiahnutie 24-hodinového viacúrovňového varovania a sledovateľnosti údajov. Široko sa používajú v chemických, dátových centrách, dopravných uzloch a iných scenároch, ktoré pomáhajú podnikom eliminovať teplotné slepé miesta, znižovať náklady na prevádzku a údržbu, predchádzať elektrickým požiarom a skutočne dosahovať kontrolu bezpečnosti, predchádzanie skrytým nebezpečenstvám, vysledovateľnosť údajov a zodpovednosť.

Výber produktu/riešenie/list technických špecifikácií

Dlhým stlačením rozpoznajte QR kód alebo kontaktujte 13774430992
