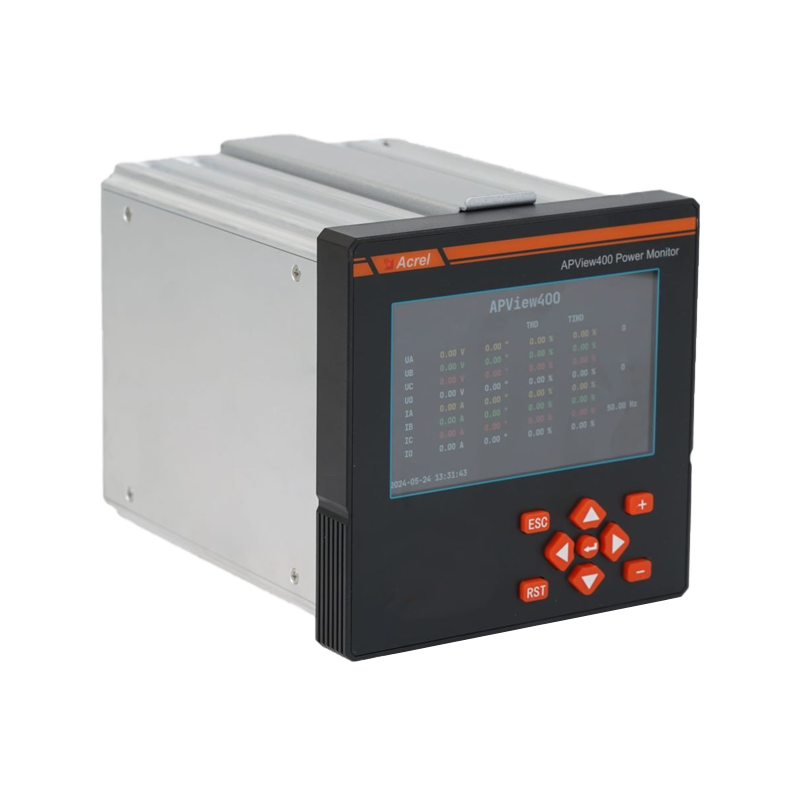

Okrem základov: Aké pokročilé funkcie odlišujú špičkové analyzátory kvality energie?

30 10, 2025

V oblasti elektrickej údržby, energetického manažmentu a spoľahlivosti systému zohráva úlohu analyzátor kvality energie je nevyhnutné. Tieto zariadenia sú už dlho základným kameňom diagnostiky širokého spektra elektrických problémov, od jednoduchých výkyvov napätia až po zložité prechodné javy. Pre veľkoobchodníkov a kupujúcich predstavuje trh široké spektrum produktov, od základných nástrojov na riešenie problémov až po vysoko sofistikované analytické nástroje. Základná schopnosť a analyzátor kvality energie meranie parametrov ako napätie, prúd a frekvencia sa teraz považuje za základný predpoklad. Skutočná diferenciácia a faktor, ktorý definuje nástroj najvyššej úrovne, spočíva v súbore pokročilých funkcií, ktoré transformujú nespracované údaje na použiteľnú inteligenciu.

Základné základy: Krátke osvieženie základných funkcií

Predtým, ako sa pustíte do diskusie o pokročilých funkciách, je dôležité dosiahnuť všeobecné pochopenie toho, čo a analyzátor kvality energie v zásade robí. Vo svojom jadre je zariadenie sofistikovaným systémom zberu údajov, ktorý je určený na zaznamenávanie a analýzu charakteristík elektrickej energie. Primárnym účelom je overiť integritu elektrického napájania a identifikovať akékoľvek odchýlky, ktoré by mohli viesť k neefektívnej prevádzke, poruche zariadenia alebo predčasnému zlyhaniu. Základné merania sú všeobecne uznávané a tvoria základ všetkých skúmaní kvality energie. Medzi ne patrí nahrávanie rms napätie a prúd , ktorý poskytuje jasný obraz o podmienkach podpätia a prepätia, ako aj o preťaženiach. Analýza tvar vlny je ďalšou kritickou funkciou, ktorá technikom umožňuje vizualizovať sínusovú čistotu napájacieho signálu. Okrem toho meranie frekvencia stabilita je nevyhnutná, pretože odchýlky môžu byť pre určité typy zariadení katastrofálne. Možno jedným z najbežnejších základných hodnotení je účinník analýza, ktorá pomáha identifikovať neefektívnosť v tom, ako sa elektrická energia premieňa na užitočný pracovný výkon, čo je kľúčový problém pre zariadenia zamerané na zníženie pokút za verejné služby. Nakoniec základné spotreba energie sledovanie je štandardná funkcia, ktorá poskytuje prehľad o celkových vzorcoch spotreby energie. Aj keď sú tieto základné funkcie výkonné samy osebe, predstavujú východiskový bod. Obmedzenia základných analyzátorov sa prejavia pri konfrontácii s prerušovanými, zložitými alebo vysokorýchlostnými udalosťami kvality napájania, kde sú pokročilé funkcie prvoradé.

Pokročilé prechodové zachytávanie a vysokorýchlostné vzorkovanie

Jeden z najvýznamnejších rozdielov pre najvyššiu úroveň analyzátor kvality energie je jeho schopnosť presne zachytiť a charakterizovať prechodné deje. Prechodné javy, často označované ako špičky alebo impulzy, sú náhle a veľmi krátke výboje energie na elektrickom vedení. Tie môžu byť spôsobené údermi blesku, prepínaním batérií kondenzátorov alebo prevádzkou veľkých indukčných záťaží. Zatiaľ čo základné analyzátory môžu naznačovať, že došlo k prechodnému javu, často im chýba rozlíšenie, aby poskytli podrobný obraz o charakteristikách udalosti.

Kritickým znakom je tu vysoká vzorkovacia frekvencia. Štandardný analyzátor môže odoberať vzorky pri niekoľkých kilohertzoch, čo je dostatočné na sledovanie variácií rms. Na rozdiel od toho, vysokovýkonný prístroj bude vzorkovať rýchlosťou niekoľko stoviek kilohertzov alebo dokonca v rozsahu megahertzov. Táto obrovská rýchlosť umožňuje zariadeniu zachytiť skutočný tvar a veľkosť prechodného javu, ktorý môže trvať len mikrosekundy. Pre kupujúceho sa to priamo premieta do presnosti diagnostiky. Je užitočné vedieť, že prechodový jav dosiahol 2 500 voltov; ale poznať presný tvar vlny, trvanie a potenciálny zdroj je neoceniteľné pri implementácii správnej stratégie zmiernenia, ako je výber vhodného zariadenia na ochranu proti prepätiu.

Okrem surovej vzorkovacej frekvencie, spúšťací mechanizmus je rovnako sofistikovaný. Pokročilé analyzátor kvality energies ponúkajú množstvo inteligentných možností spúšťania, ktoré presahujú jednoduché prahové hodnoty napätia alebo prúdu. Môžu zahŕňať spúšťače založené na rýchlosti zmeny signálu, špecifických tvaroch vĺn alebo dokonca na prítomnosti vysokofrekvenčného šumu. Toto inteligentné spúšťanie zaisťuje, že zariadenie zachytí udalosti skutočného záujmu, pričom ignoruje irelevantný šum, maximalizuje užitočnosť zaznamenaných údajov a šetrí analytikovi značný čas počas fázy kontroly. Táto schopnosť je vyhľadávaná najmä v prostrediach s citlivými elektronickými zariadeniami, ako sú dátové centrá, výroba polovodičov a automatizované priemyselné zariadenia, kde aj malé prechodné javy môžu spôsobiť rušivé reštarty alebo poškodenie hardvéru.

Sofistikovaná harmonická a medziharmonická analýza

Šírenie nelineárnych záťaží, ako sú pohony s premenlivou frekvenciou, spínané napájacie zdroje a LED osvetlenie, spôsobilo, že harmonické skreslenie sa stalo všadeprítomným problémom kvality energie. Zatiaľ čo všetci kompetentní analyzátor kvality energie Jednotky dokážu merať celkové harmonické skreslenie (THD), pokročilé prístroje poskytujú hĺbkovú analýzu, ktorá je nevyhnutná pre komplexnú diagnostiku a overenie zhody.

Kľúčovým diferenciátorom je meranie jednotlivých harmonických rádov až po veľmi vysoké číslo, často 127. rád alebo ešte viac. Harmonické harmonické nižšieho rádu (napr. 3., 5., 7.) sú bežné a môžu spôsobiť prehriatie transformátora, ale harmonické vyššieho rádu môžu interferovať s komunikačnými systémami a spôsobiť problémy s nosnými sieťami elektrického vedenia. Pokročilý analyzátor poskytuje podrobnú spektrálnu analýzu potrebnú na presné určenie prítomných harmonických rádov, čo je predpokladom pre návrh efektívnych harmonických filtrov.

Okrem toho sú schopné zariadenia najvyššej úrovne interharmonická analýza . Interharmonické sú frekvenčné zložky, ktoré nie sú celočíselnými násobkami základnej výkonovej frekvencie. Často ich generujú cyklokonvertory, oblúkové pece a určité typy invertorov, najmä tie, ktoré sa používajú v systémoch obnoviteľnej energie. Medziharmonické môžu spôsobovať blikanie svetla, ktoré je vnímateľné a dráždivé pre ľudské oko, a môže viesť aj k nestabilite riadiacich systémov. Schopnosť merať a analyzovať medziharmonické je jasným znakom nástroja navrhnutého pre najnáročnejšie energetické systémy.

Ďalšou pokročilou funkciou v tejto oblasti je výpočet K-faktor a zníženie výkonu transformátora . K-faktor je číselná hodnota špeciálne navrhnutá na kvantifikáciu dodatočných tepelných účinkov, ktoré harmonické spôsobujú v transformátoroch. A analyzátor kvality energie ktorý dokáže automaticky vypočítať K-faktor poskytuje priamy a praktický výstup pre inžinierov, ktorí potrebujú určiť, či je existujúci transformátor vhodne dimenzovaný na harmonickú záťaž, alebo či je potrebný špecializovaný transformátor K. To posúva analýzu od jednoduchej identifikácie k priamej inžinierskej aplikácii.

Komplexné profilovanie výkonu a energie

Pre mnohé organizácie sú finančné dôsledky spotreby energie a súvisiace poplatky za odber primárnou hnacou silou monitorovania kvality energie. Pokročilé analyzátor kvality energie zariadenia presahujú jednoduché zaznamenávanie kWh a ponúkajú komplexné profilovanie výkonu a energie, ktoré podporuje strategické rozhodovanie.

Kritickým prvkom v tejto kategórii je profilovanie dopytu . Verejnoprospešné spoločnosti zvyčajne účtujú komerčným a priemyselným zákazníkom nielen celkovú spotrebovanú energiu (kWh), ale aj špičkovú spotrebu (potreba kW alebo kVA) počas špecifického fakturačného intervalu, často 15 alebo 30 minút. Pokročilé analyzátory dokážu vypočítať a sledovať túto požiadavku v reálnom čase pomocou rovnakých metód posuvného okna alebo blokových intervalov, aké používa obslužný program. To umožňuje správcom zariadení identifikovať, ktoré zariadenia spôsobujú špičkový dopyt, a implementovať stratégie znižovania záťaže, aby sa predišlo nákladným sankčným poplatkom. Schopnosť zaznamenávať tieto údaje v priebehu času pomáha pri predpovedaní a overovaní úspechu iniciatív energetického manažmentu.

Okrem toho tieto nástroje poskytujú podrobné členenie energetické zložky , pričom sa rozlišuje medzi základnou energiou (užitočná práca), harmonickou energiou a reaktívnou energiou. Tento podrobný pohľad je nevyhnutný na pochopenie skutočnej efektívnosti zariadenia. Napríklad vysoká úroveň jalovej energie (kVARh) naznačuje nízky účinník, čo vedie k zváženiu zariadenia na korekciu účinníka. Schopnosť priradiť spotrebu energie a náklady konkrétnym okruhom alebo procesom prostredníctvom podrobného profilovania umožňuje analyzátor kvality energie výkonný nástroj na prevádzkové účtovníctvo a porovnávanie efektívnosti.

Integrovaná analýza napäťových udalostí s krivkami ITIC a SEMI

Poklesy (poklesy) a nafúknutia napätia patria medzi najbežnejšie a rušivé udalosti týkajúce sa kvality energie. Sú to krátke zníženia alebo zvýšenia napätia, ktoré môžu spôsobiť zastavenie priemyselných procesov, reštartovanie IT serverov a poruchu citlivých zariadení. Zatiaľ čo základné analyzátory zisťujú tieto udalosti, pokročilé modely poskytujú kontextový rámec, ktorý je rozhodujúci pre určenie ich potenciálneho vplyvu.

To sa dosiahne integráciou štandardizované krivky imunity , predovšetkým krivka ITIC (Information Technology Industry Council), predtým známa ako krivka CBEMA, a krivka SEMI F47 pre priemysel výroby polovodičov. Tieto krivky zobrazujú graf veľkosti napätia v závislosti od trvania udalosti, čím vytvárajú definovanú „zónu imunity“. Keď pokročilý analyzátor kvality energie zaznamenáva pokles alebo nárast napätia, môže ho automaticky vykresliť proti týmto referenčným krivkám.

Nasledujúca tabuľka ilustruje praktické využitie tejto funkcie:

Táto funkcia transformuje analyzátor z jednoduchého zapisovača údajov na prediktívneho a diagnostického partnera. Umožňuje inžinierom zariadení definitívne stanoviť, či ich zariadenie malo tolerovať zaznamenanú udalosť kvality elektrickej energie, čím sa objasňuje zodpovednosť medzi napájaním siete a citlivosťou zariadenia na mieste. Je to neoceniteľný nástroj na riešenie sporov a na nastavenie špecifikácií pre nákup nového vybavenia.

Pokročilá konektivita, správa údajov a vytváranie prehľadov

V modernom priemyselnom prostredí sú údaje len tak cenné, ako je ich dostupnosť a prehľadnosť. Najsofistikovanejšie možnosti merania sú obmedzené, ak je proces získavania, analýzy a vykazovania údajov ťažkopádny. Najvyššia úroveň analyzátor kvality energie zariadenia to riešia prostredníctvom robustnej konektivity a inteligentného softvéru.

Ethernet, Wi-Fi a mobilné pripojenie sú teraz štandardné pokročilé funkcie. Tieto umožňujú vzdialenú konfiguráciu a sťahovanie údajov z analyzátora, ktorý môže byť inštalovaný vo vzdialenej elektrickej miestnosti alebo dokonca na geograficky rozptýlenom mieste. Táto schopnosť uľahčuje centralizované monitorovacie programy a znižuje čas a náklady spojené s posielaním personálu na fyzické získavanie údajov. Pre kupujúcich to znamená, že jediný technik môže spravovať flotilu analyzátorov v rámci celého podniku.

Sprievodný analytický softvér je pravdepodobne rovnako dôležité ako samotný hardvér. Pokročilé softvérové ​​platformy ponúkajú viac než len prezeranie údajov; poskytujú automatizovanú analýzu, odborný výklad a zjednodušené vykazovanie. Funkcie zahŕňajú automatické podávanie správ o súlade proti štandardom ako IEEE 1159 alebo EN 50160, čo môže ušetriť desiatky hodín manuálneho generovania správ. Softvér často obsahuje expertný systém funkcie, ktoré krížovo odkazujú na viaceré parametre – napríklad korelujú pokles napätia s následným nábehovým prúdom po reštarte motora – s cieľom navrhnúť pravdepodobné hlavné príčiny.

Navyše, schopnosť jednoducho vytvárať jasné, stručné a profesionálne správy je významným rozdielom. Tieto správy sú nevyhnutné na oznamovanie zistení manažmentu, zdôvodňovanie kapitálových výdavkov na zariadenie na zmiernenie dôsledkov alebo na predloženie prípadu poskytovateľovi služieb. Pokročilí analyzátor kvality energie ekosystém preto nie je len nástrojom merania, ale kompletným riešením pre rozhodovanie a komunikáciu na základe údajov.

Trh pre analyzátor kvality energie nástroje sú rôznorodé, ale trajektória inovácií je jasná. Rozdiel medzi základným meračom a špičkovým analytickým prístrojom už nie je definovaný schopnosťou merať základné elektrické parametre. Namiesto toho je hodnota sústredená v súbore pokročilých funkcií, ktoré poskytujú hĺbku, jasnosť a kontext. Možnosti vysokorýchlostného zachytávania prechodných javov, podrobná harmonická a medziharmonická analýza, komplexné profilovanie výkonu a energie, kontextové hodnotenie napäťových udalostí pomocou štandardných kriviek a bezproblémová vzdialená konektivita spoločne predstavujú nový štandard výkonu.
