Monitorovací systém Acrel UPS: Zabezpečenie kontinuity a spoľahlivosti vášho napájania

22 12, 2025

Čo je UPS?

UPS (Uninterruptible Power Supply) je zariadenie núdzového napájania, ktoré integruje funkcie premeny energie, skladovania energie a riadenia – komplexný systém ochrany napájania zahŕňajúci usmerňovače, invertory, batérie, statické spínače a riadiaci obvod s.

Jeho základná funkcia zahŕňa dva kľúčové aspekty:

Po prvé, keď je sieťová energia normálna, filtruje poruchy siete, ako sú kolísanie napätia, prepätia a harmonické, a dodáva stabilný a čistý výkon pre záťaže.

Po druhé, pri výpadku napájania z elektrickej siete sa plynule prepne na energiu uloženú v batérii (čas prepnutia UPS online <10 ms), aby sa zabránilo zlyhaniu záťažového zariadenia a strate údajov.

Kritické vysvetlenie: UPS ≠ Len batéria! Batéria je len „komponent na uchovávanie energie“, ktorý je zodpovedný iba za ukladanie elektrickej energie. Kompletný systém UPS vyžaduje koordinovanú prevádzku základných modulov vrátane usmerňovania, inverzie a prepínania, aby splnil svoje poslanie ochrany napájania.

Hlavné topológie UPS a kľúčové rozdiely:

• Online UPS: Napája záťaže nepretržite cez invertor s nulovým časom prenosu a poskytuje najvyššiu kvalitu napájania. Ideálne pre kritické aplikácie, ako sú priemyselné riadenie, zdravotnícke zariadenia a dátové centrá (základné cieľové scenáre).

Online UPS dodáva záťažový striedavý prúd cez obvod meniča bez ohľadu na stav sieťového napätia, čím udržuje menič vždy v prevádzke. Počas výpadkov okamžite premieňa uloženú energiu batérie na striedavý prúd pre záťaž, čím dosahuje prenos bez prerušenia.

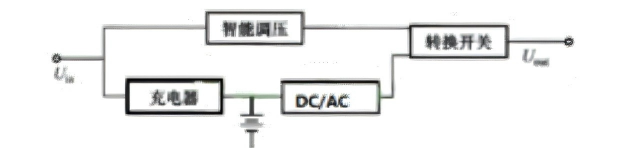

• Pohotovostný UPS: Priamo dodáva energiu zo siete za normálnych podmienok, pričom invertor aktivuje iba počas výpadkov s prenosovým časom v desiatkach milisekúnd. Vhodné pre nekritické záťaže, ako sú počítače a smerovače.

1. Nabíjačka: Nabíja a udržiava batériu počas bežnej prevádzky siete.
2. DC/AC menič: Zostáva neaktívny, keď je prítomná sieť; počas výpadkov premieňa jednosmerný prúd (z batérie) na striedavý prúd pre záťaže s výstupnými priebehmi vrátane štvorcovej, kvázi štvorcovej alebo sínusovej vlny.
3. Prepínač prenosu: Pripája vstupné napájanie k záťaži počas normálnej prevádzky; odpojí sieť a pripojí menič počas výpadkov, aby pokračoval v napájaní záťaží.
4. Automatický regulátor napätia: Reguluje a stabilizuje výstupné napätie, keď je prítomná sieť.

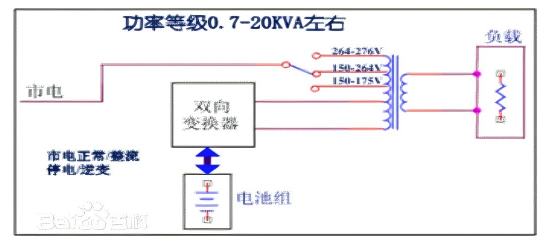

• Line-Interactive UPS: Poskytuje čiastočnú reguláciu napätia s časom prenosu medzi online a pohotovostným typom. Vhodné do prostredia malých kancelárií.

Počas normálnej prevádzky zásobuje záťaže vylepšenou sieťovou energiou prostredníctvom inteligentnej regulácie transformátora s prepínaním odbočiek, zatiaľ čo invertor pracuje v opačnom režime na nabíjanie batérie. Počas výpadkov sú záťaže úplne napájané energiou batérie cez menič. Tento obojsmerný prevodník funguje ako invertor aj ako nabíjačka.

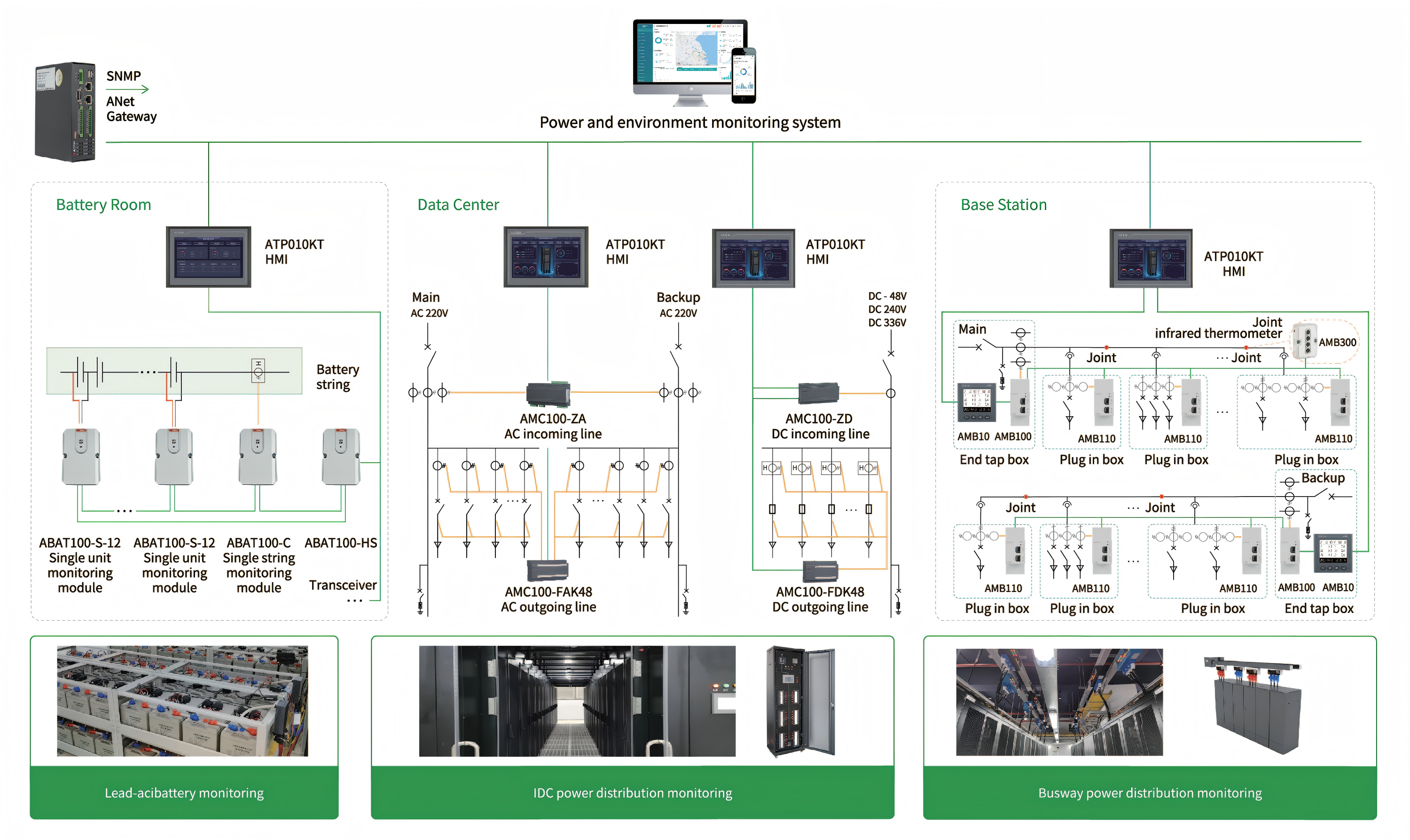

Riešenia Acrel:

Monitorovanie batérie

• 24/7 online monitorovanie pre včasnú detekciu buniek so zníženým výkonom
• K dispozícii sú tri rozsahy napätia: konfigurácie 2V, 6V, 12V pre väčšinu typov batérií
• Monitorovanie napätia, vnútorného odporu a zápornej teploty elektród na článok
• Plug-and-play inštalácia – jednoduché zapojenie z pólu na pól nevyžaduje žiadne špeciálne školenie

• 24/7 online monitorovanie nabíjacieho/vybíjacieho prúdu a okolitej teploty
• Obsahuje optickú izoláciu a podporu protokolu MODBUS pre bezproblémovú integráciu s monitorovacími systémami tretích strán
• Poskytuje vysokú spoľahlivosť a stabilný výkon

DC merače
